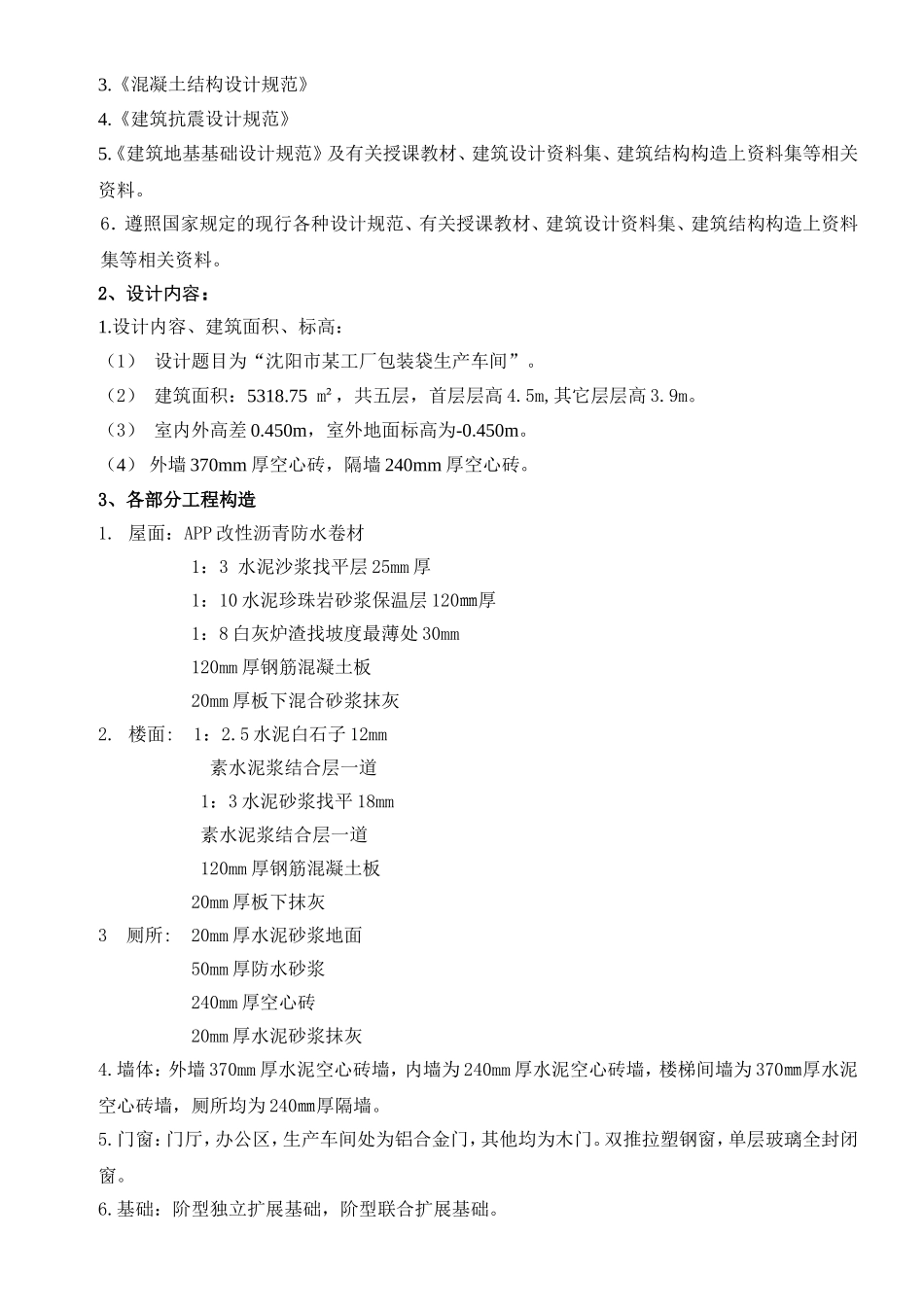

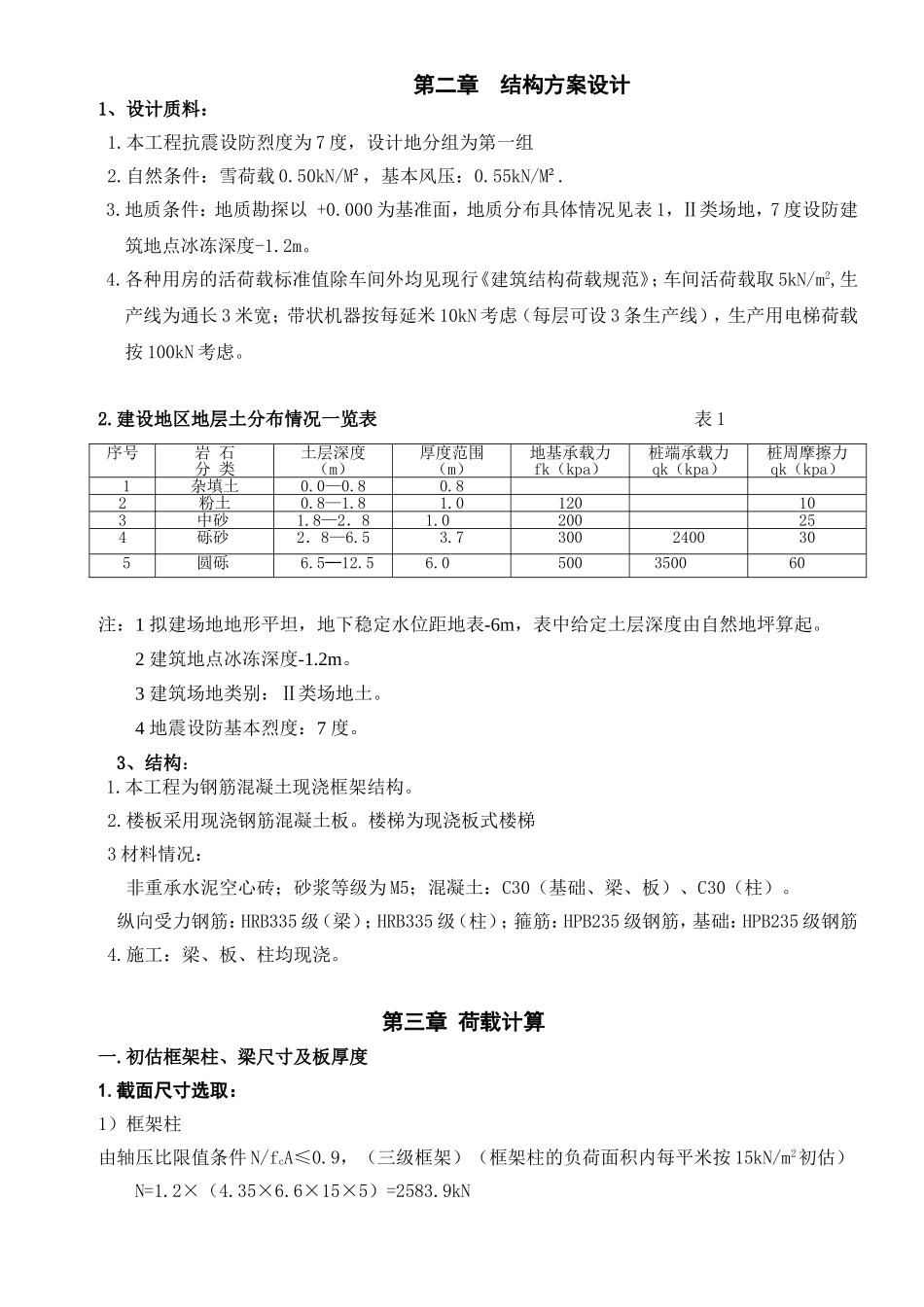

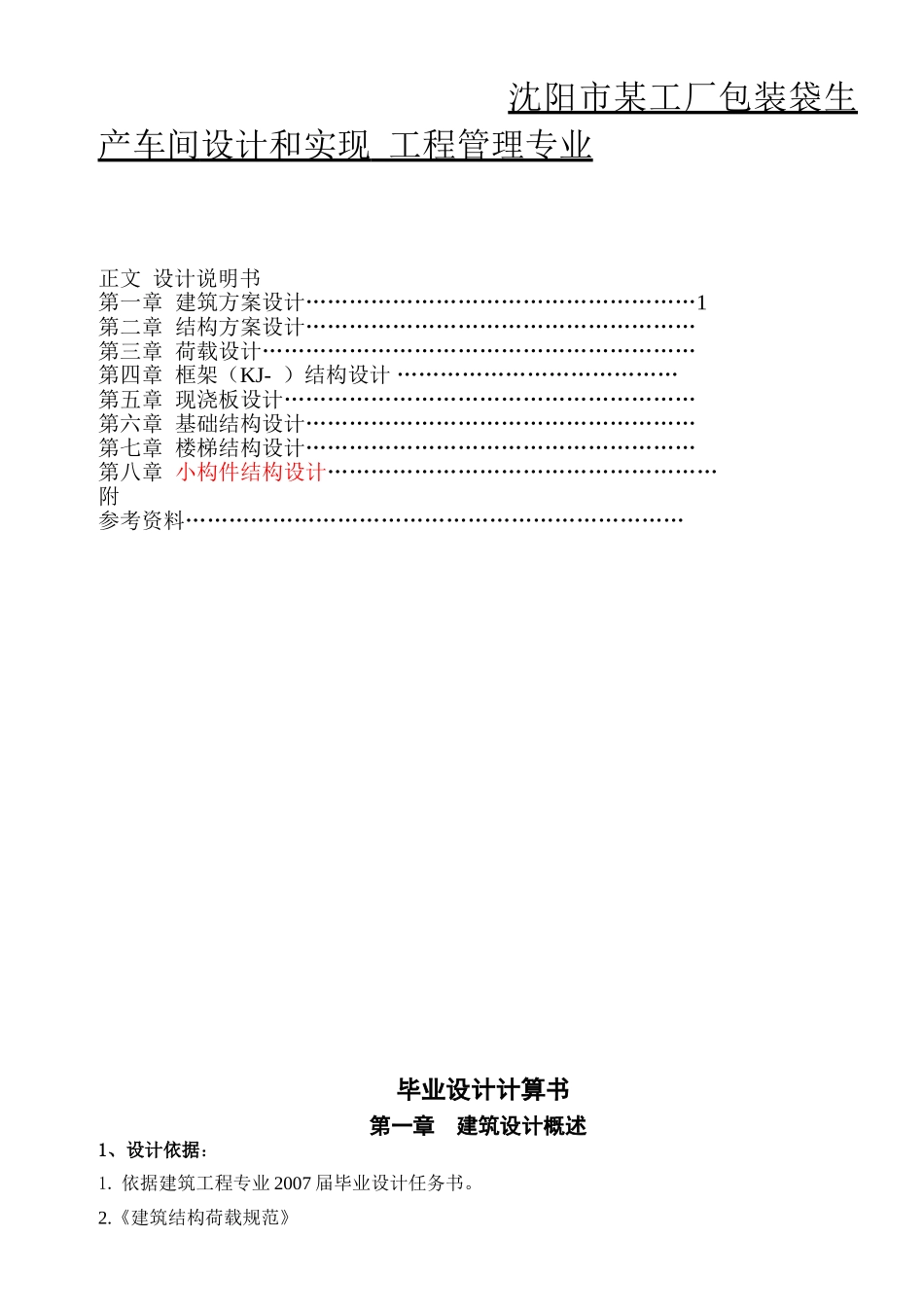

沈阳市某工厂包装袋生产车间设计和实现工程管理专业正文设计说明书第一章建筑方案设计………………………………………………1第二章结构方案设计………………………………………………第三章荷载设计……………………………………………………第四章框架（KJ-）结构设计…………………………………第五章现浇板设计…………………………………………………第六章基础结构设计………………………………………………第七章楼梯结构设计………………………………………………第八章小构件结构设计………………………………………………附参考资料……………………………………………………………毕业设计计算书第一章建筑设计概述1、设计依据：1.依据建筑工程专业2007届毕业设计任务书。2.《建筑结构荷载规范》3.《混凝土结构设计规范》4.《建筑抗震设计规范》5.《建筑地基基础设计规范》及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。6．遵照国家规定的现行各种设计规范、有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。2、设计内容：1.设计内容、建筑面积、标高：（1）设计题目为“沈阳市某工厂包装袋生产车间”。（2）建筑面积：5318.75m²，共五层，首层层高4.5m,其它层层高3.9m。（3）室内外高差0.450m，室外地面标高为-0.450m。（4）外墙370mm厚空心砖，隔墙240mm厚空心砖。3、各部分工程构造1.屋面：APP改性沥青防水卷材1：3水泥沙浆找平层25mm厚1：10水泥珍珠岩砂浆保温层120㎜厚1：8白灰炉渣找坡度最薄处30mm120mm厚钢筋混凝土板20mm厚板下混合砂浆抹灰2.楼面:1：2.5水泥白石子12mm素水泥浆结合层一道1：3水泥砂浆找平18mm素水泥浆结合层一道120mm厚钢筋混凝土板20mm厚板下抹灰3厕所:20mm厚水泥砂浆地面50mm厚防水砂浆240mm厚空心砖20mm厚水泥砂浆抹灰4.墙体：外墙370mm厚水泥空心砖墙，内墙为240mm厚水泥空心砖墙，楼梯间墙为370㎜厚水泥空心砖墙，厕所均为240㎜厚隔墙。5.门窗：门厅，办公区，生产车间处为铝合金门，其他均为木门。双推拉塑钢窗，单层玻璃全封闭窗。6.基础：阶型独立扩展基础，阶型联合扩展基础。第二章结构方案设计1、设计质料：1.本工程抗震设防烈度为7度，设计地分组为第一组2.自然条件：雪荷载0.50kN/M²，基本风压：0.55kN/M².3.地质条件：地质勘探以+0.000为基准面，地质分布具体情况见表1，Ⅱ类场地，7度设防建筑地点冰冻深度-1.2m。4.各种用房的活荷载标准值除车间外均见现行《建筑结构荷载规范》；车间活荷载取5kN/m2,生产线为通长3米宽；带状机器按每延米10kN考虑（每层可设3条生产线），生产用电梯荷载按100kN考虑。2.建设地区地层土分布情况一览表表1注：1拟建场地地形平坦，地下稳定水位距地表-6m，表中给定土层深度由自然地坪算起。2建筑地点冰冻深度-1.2m。3建筑场地类别：Ⅱ类场地土。4地震设防基本烈度：7度。3、结构：1.本工程为钢筋混凝土现浇框架结构。2.楼板采用现浇钢筋混凝土板。楼梯为现浇板式楼梯3材料情况：非重承水泥空心砖；砂浆等级为M5；混凝土：C30（基础、梁、板）、C30（柱）。纵向受力钢筋：HRB335级（梁）；HRB335级（柱）；箍筋：HPB235级钢筋，基础：HPB235级钢筋4.施工：梁、板、柱均现浇。第三章荷载计算一.初估框架柱、梁尺寸及板厚度1.截面尺寸选取：1）框架柱由轴压比限值条件N/fcA≤0.9，（三级框架）（框架柱的负荷面积内每平米按15kN/m2初估）N=1.2×（4.35×6.6×15×5）=2583.9kN序号岩石分类土层深度（m）厚度范围（m）地基承载力fk（kpa）桩端承载力qk（kpa）桩周摩擦力qk（kpa）1杂填土0.0—0.80.82粉土0.8—1.81.0120103中砂1.8—2．81.0200254砾砂2．8—6.53.73002400305圆砾6.5─12.56.0500350060A≥N/0.9fc=2583.9×1000/0.9/14.3=200769.23mm2 A=bh∴bc=hc=448.07mm取bc=hc=550×550mm(底层)bc=hc=550×550mm(其他层)柱截面：b×h=550mm×550mm.2）框架梁梁截面主梁:h=(1/8─1/12)L边跨取h=600mm,中跨取h=600mm.b=(1/2─1/3)h取b=300mm.次梁:h’=(1/8─1/12)L,取h’=500mm,b’=(1/2─1/3)h,取b=250mm.3）楼板：边跨：1/40×6000=150mm，取h=150mm二、荷载...
