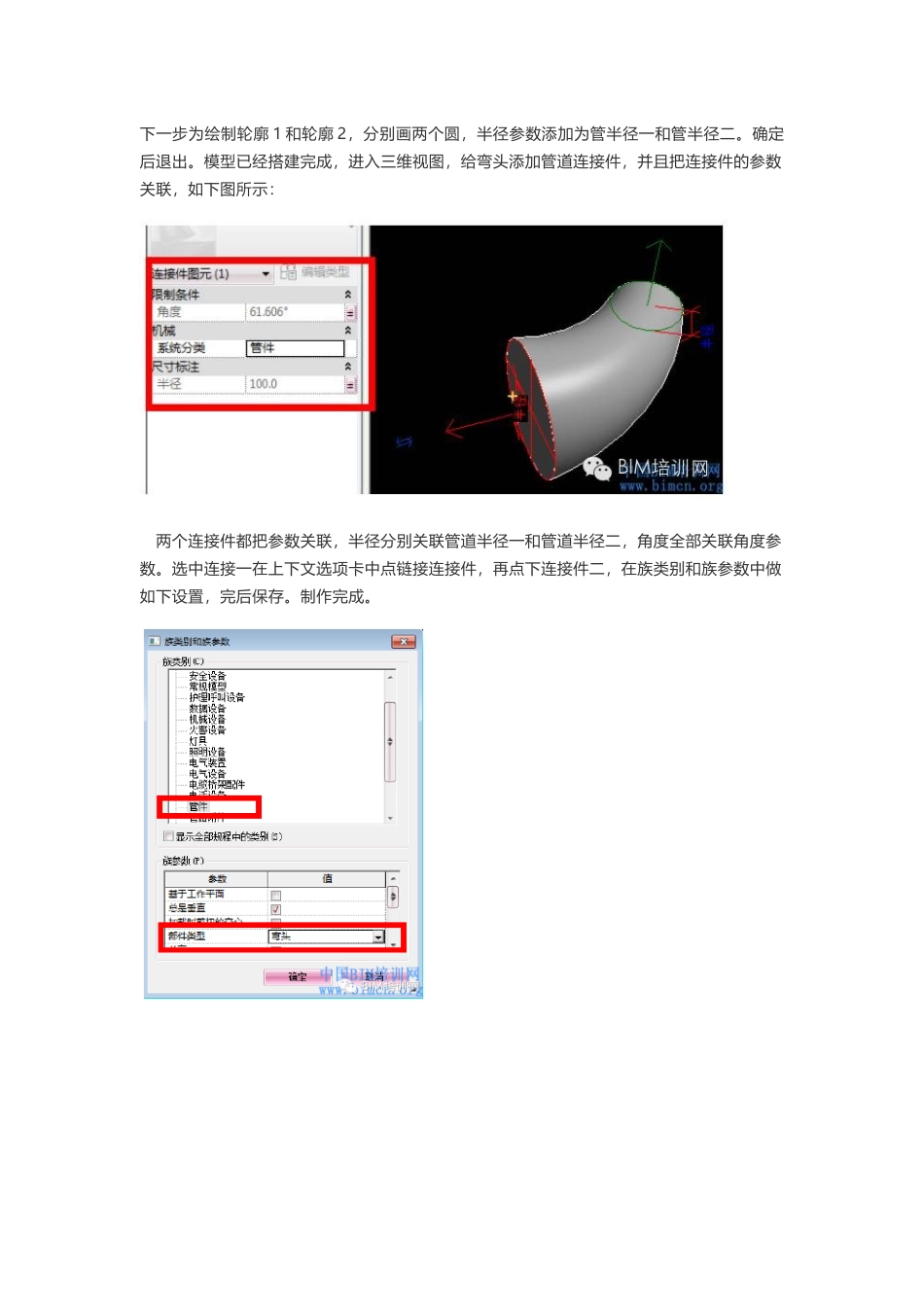

BIM 软件小技巧 Revit 变径弯头族的制作BIM 软件小技巧：Revit 变径弯头族的制作 在现实生活中弯头是有半径的，可是在 MEP 中自带的族里只是通过活接头来实现变径，而弯头是同径，不符合施工要求，今日我给大家说下如何来实现这一功能。首先新建一个公制常规模型族，在族类型中添加如下参数和公式：然后在绘图区中绘制两条参照平面，并且标注添加参数如下图：接下来用放样融合工具来画一个大约 60 左右的圆心-端点弧的路径，把路径的起点圆心和起点与参照平面全部对齐锁定，并给弧半径和角度添加参数，如下图所示：下一步为绘制轮廓 1 和轮廓 2，分别画两个圆，半径参数添加为管半径一和管半径二。确定后退出。模型已经搭建完成，进入三维视图，给弯头添加管道连接件，并且把连接件的参数关联，如下图所示： 两个连接件都把参数关联，半径分别关联管道半径一和管道半径二，角度全部关联角度参数。选中连接一在上下文选项卡中点链接连接件，再点下连接件二，在族类别和族参数中做如下设置，完后保存。制作完成。
