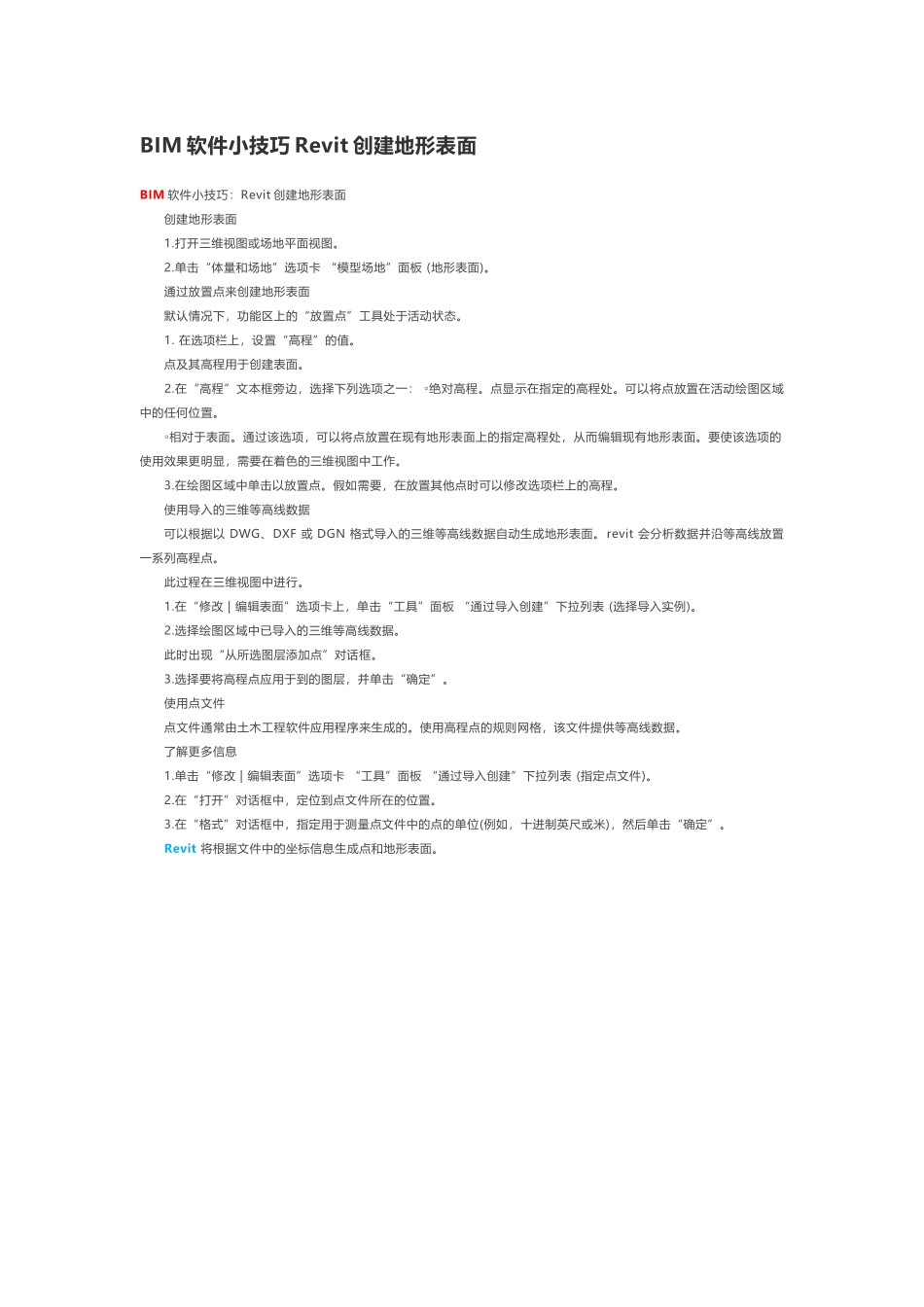

BIM 软件小技巧 Revit 创建地形表面BIM 软件小技巧：Revit 创建地形表面 创建地形表面 1.打开三维视图或场地平面视图。 2.单击“体量和场地”选项卡 “模型场地”面板 (地形表面)。 通过放置点来创建地形表面 默认情况下，功能区上的“放置点”工具处于活动状态。 1. 在选项栏上，设置“高程”的值。 点及其高程用于创建表面。 2.在“高程”文本框旁边，选择下列选项之一： ◦绝对高程。点显示在指定的高程处。可以将点放置在活动绘图区域中的任何位置。 ◦相对于表面。通过该选项，可以将点放置在现有地形表面上的指定高程处，从而编辑现有地形表面。要使该选项的使用效果更明显，需要在着色的三维视图中工作。 3.在绘图区域中单击以放置点。假如需要，在放置其他点时可以修改选项栏上的高程。 使用导入的三维等高线数据 可以根据以 DWG、DXF 或 DGN 格式导入的三维等高线数据自动生成地形表面。revit 会分析数据并沿等高线放置一系列高程点。 此过程在三维视图中进行。 1.在“修改 | 编辑表面”选项卡上，单击“工具”面板 “通过导入创建”下拉列表 (选择导入实例)。 2.选择绘图区域中已导入的三维等高线数据。 此时出现“从所选图层添加点”对话框。 3.选择要将高程点应用于到的图层，并单击“确定”。 使用点文件 点文件通常由土木工程软件应用程序来生成的。使用高程点的规则网格，该文件提供等高线数据。 了解更多信息 1.单击“修改 | 编辑表面”选项卡 “工具”面板 “通过导入创建”下拉列表 (指定点文件)。 2.在“打开”对话框中，定位到点文件所在的位置。 3.在“格式”对话框中，指定用于测量点文件中的点的单位(例如，十进制英尺或米)，然后单击“确定”。 Revit 将根据文件中的坐标信息生成点和地形表面。
