BIM软件小技巧Revit中拉伸屋顶转折处连接技巧

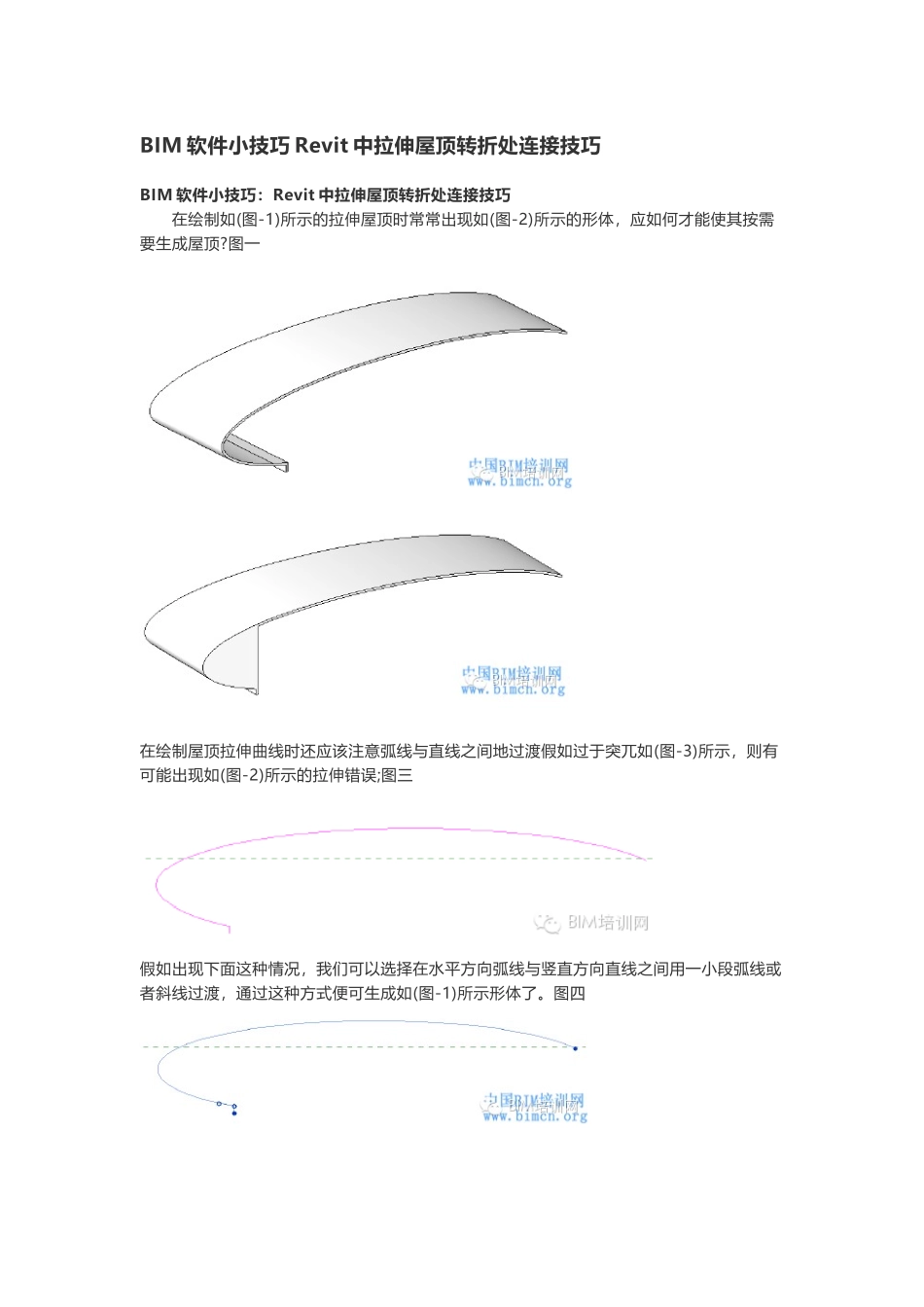

BIM软件小技巧Revit中拉伸屋顶转折处连接技巧_第1页
1/2
BIM软件小技巧Revit中拉伸屋顶转折处连接技巧_第2页
2/2
BIM 软件小技巧 Revit 中拉伸屋顶转折处连接技巧BIM 软件小技巧:Revit 中拉伸屋顶转折处连接技巧 在绘制如(图-1)所示的拉伸屋顶时常常出现如(图-2)所示的形体,应如何才能使其按需要生成屋顶?图一 在绘制屋顶拉伸曲线时还应该注意弧线与直线之间地过渡假如过于突兀如(图-3)所示,则有可能出现如(图-2)所示的拉伸错误;图三 假如出现下面这种情况,我们可以选择在水平方向弧线与竖直方向直线之间用一小段弧线或者斜线过渡,通过这种方式便可生成如(图-1)所示形体了。图四
