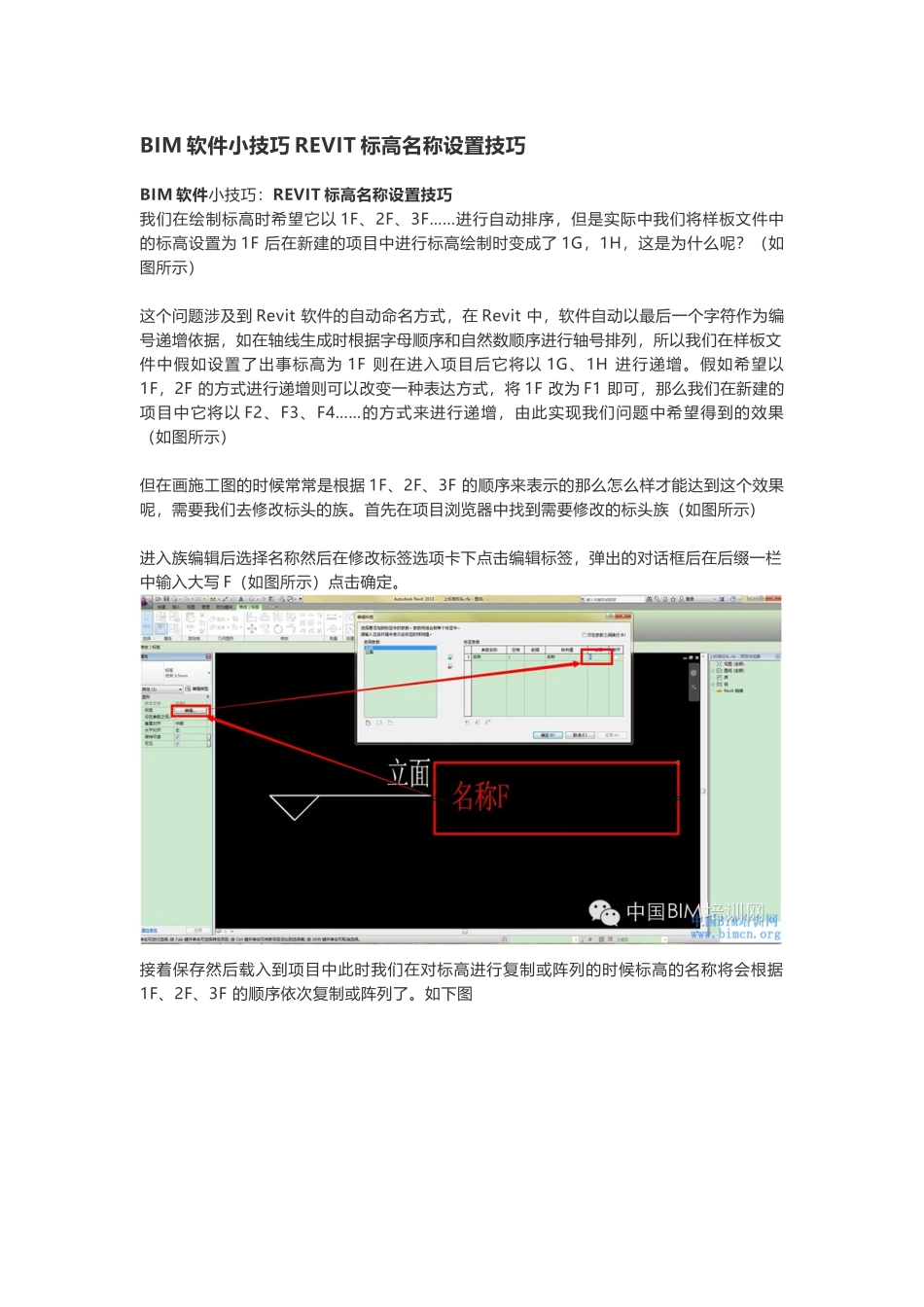

BIM软件小技巧REVIT标高名称设置技巧

BIM 软件小技巧 REVIT 标高名称设置技巧BIM 软件小技巧：REVIT 标高名称设置技巧我们在绘制标高时希望它以 1F、2F、3F……进行自动排序，但是实际中我们将样板文件中的标高设置为 1F 后在新建的项目中进行标高绘制时变成了 1G，1H，这是为什么呢？（如图所示）这个问题涉及到 Revit 软件的自动命名方式，在 Revit 中，软件自动以最后一个字符作为编号递增依据，如在轴线生成时根据字母顺序和自然数顺序进行轴号排列，所以我们在样板文件中假如设置了出事标高为 1F 则在进入项目后它将以 1G、1H 进行递增。假如希望以1F，2F 的方式进行递增则可以改变一种表达方式，将 1F 改为 F1 即可，那么我们在新建的项目中它将以 F2、F3、F4……的方式来进行递增，由此实现我们问题中希望得到的效果（如图所示）但在画施工图的时候常常是根据 1F、2F、3F 的顺序来表示的那么怎么样才能达到这个效果呢，需要我们去修改标头的族。首先在项目浏览器中找到需要修改的标头族（如图所示)进入族编辑后选择名称然后在修改标签选项卡下点击编辑标签，弹出的对话框后在后缀一栏中输入大写 F（如图所示）点击确定。接着保存然后载入到项目中此时我们在对标高进行复制或阵列的时候标高的名称将会根据1F、2F、3F 的顺序依次复制或阵列了。如下图
