BZUSB数据采集分析系统说明指导书

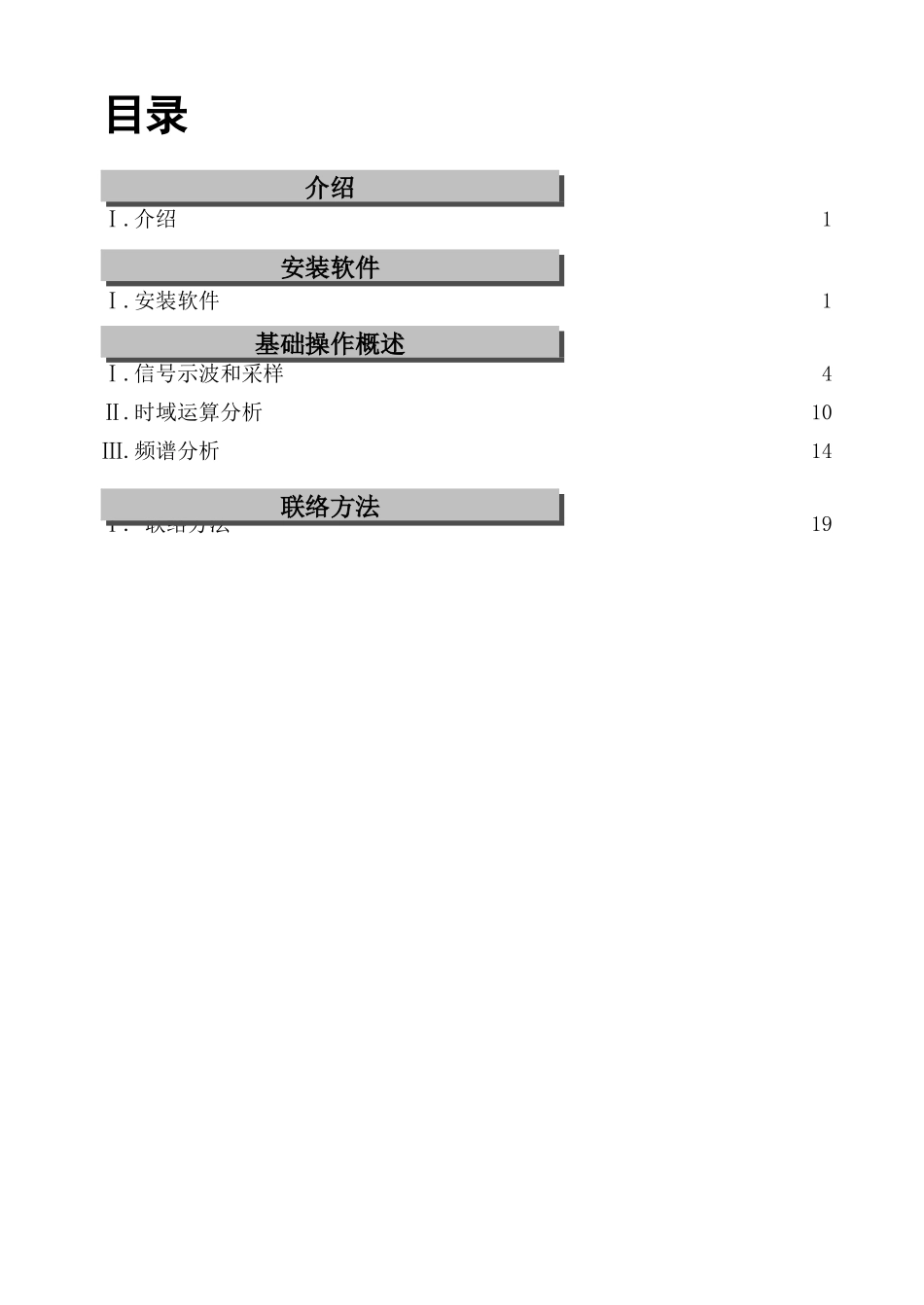

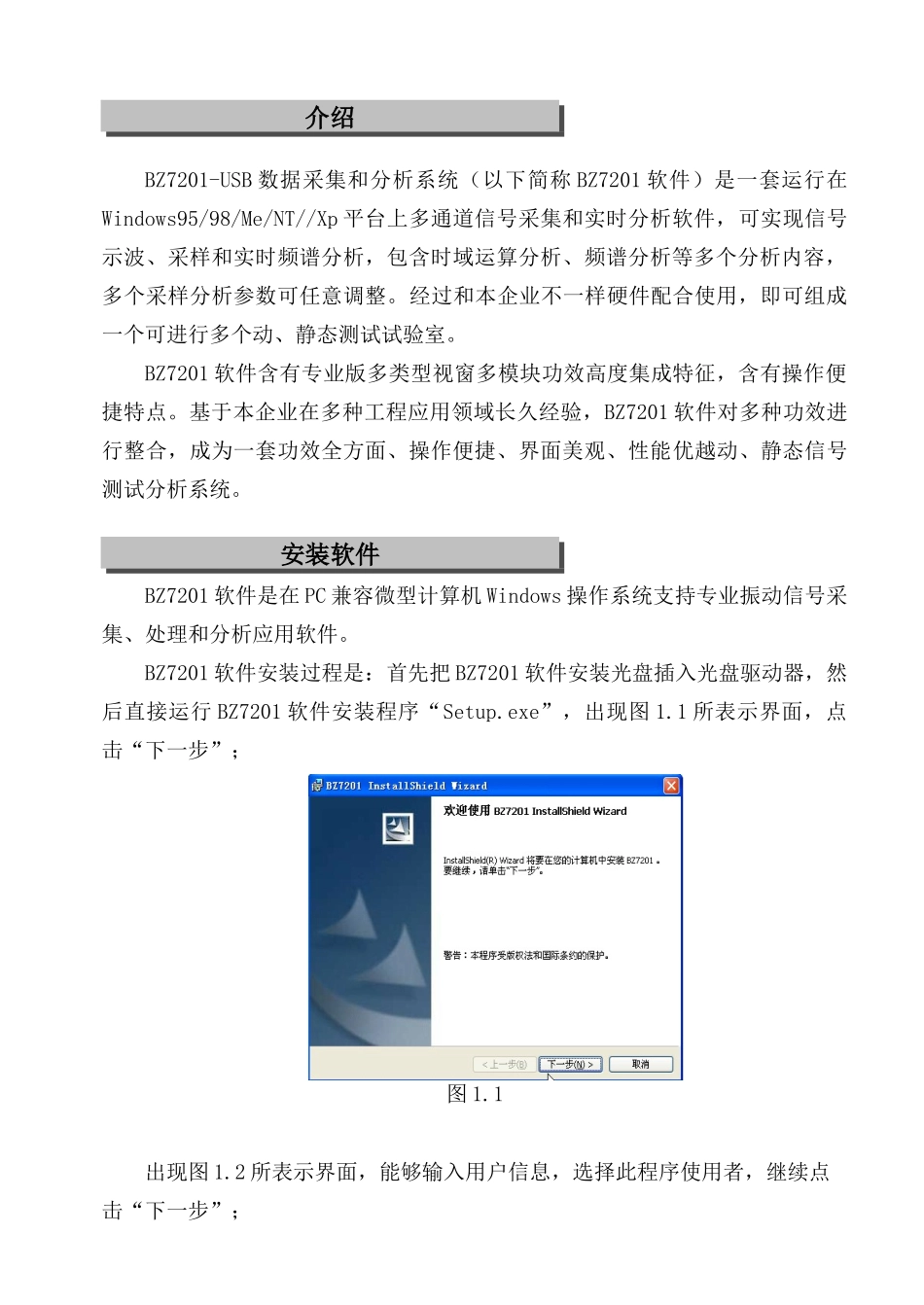

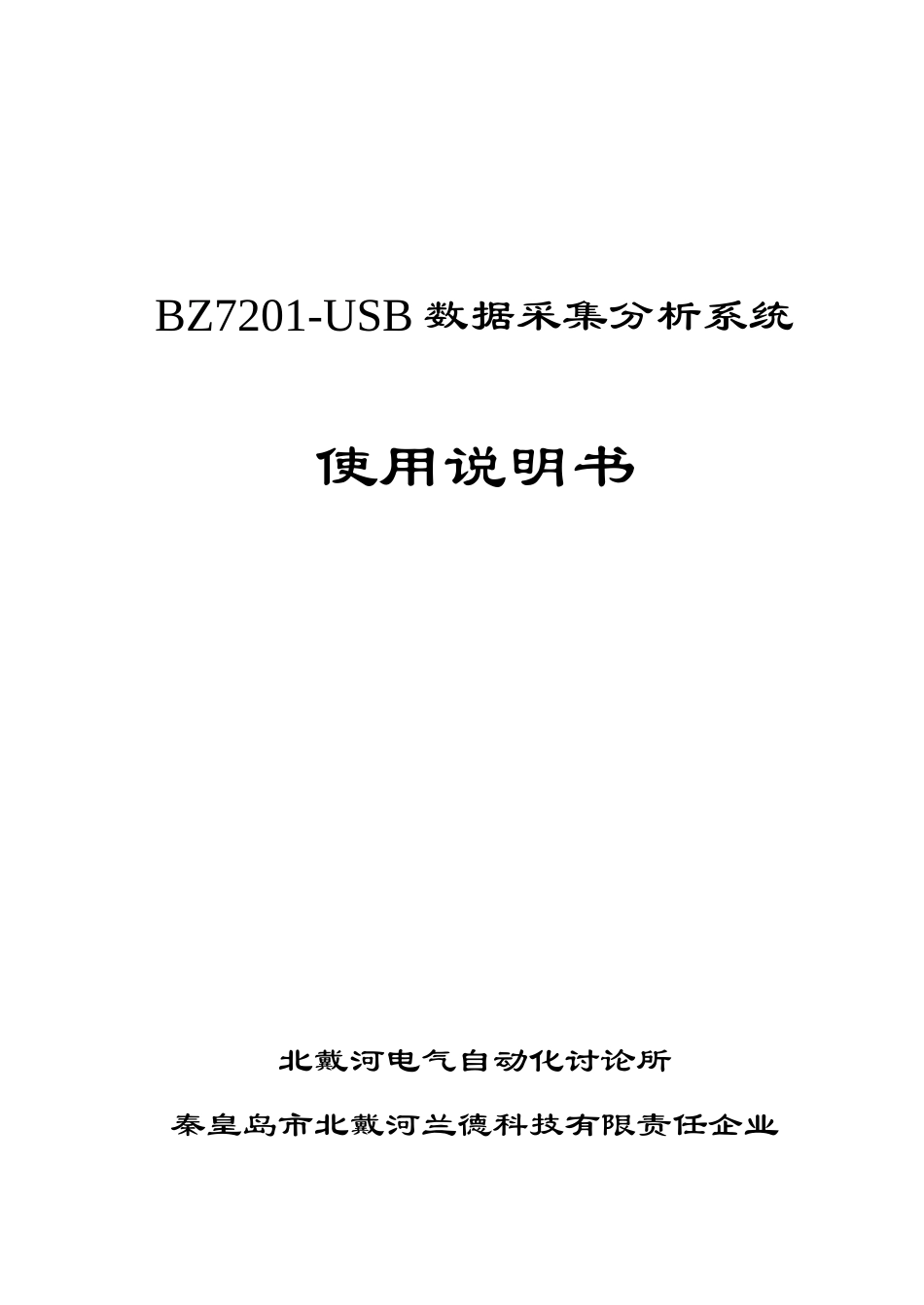

BZ7201-USB 数据采集分析系统使用说明书 北戴河电气自动化讨论所秦皇岛市北戴河兰德科技有限责任企业Ⅰ.介绍 1Ⅰ.安装软件 1 Ⅰ.信号示波和采样 4Ⅱ.时域运算分析 10Ⅲ.频谱分析 14 Ⅰ. 联络方法 19目录基础操作概述联络方法介绍安装软件BZ7201-USB 数据采集和分析系统（以下简称 BZ7201 软件）是一套运行在Windows95/98/Me/NT//Xp 平台上多通道信号采集和实时分析软件，可实现信号示波、采样和实时频谱分析，包含时域运算分析、频谱分析等多个分析内容，多个采样分析参数可任意调整。经过和本企业不一样硬件配合使用，即可组成一个可进行多个动、静态测试试验室。 BZ7201 软件含有专业版多类型视窗多模块功效高度集成特征，含有操作便捷特点。基于本企业在多种工程应用领域长久经验，BZ7201 软件对多种功效进行整合，成为一套功效全方面、操作便捷、界面美观、性能优越动、静态信号测试分析系统。 BZ7201 软件是在 PC 兼容微型计算机 Windows 操作系统支持专业振动信号采集、处理和分析应用软件。BZ7201 软件安装过程是：首先把 BZ7201 软件安装光盘插入光盘驱动器，然后直接运行 BZ7201 软件安装程序“Setup.exe”，出现图 1.1 所表示界面，点击“下一步”；图 1.1出现图 1.2 所表示界面，能够输入用户信息，选择此程序使用者，继续点击“下一步”；介绍安装软件图 1.2安装程序在硬盘上建立默认路径是“C:\Program Files\LAND\BZ7201\”，此路径可修改，点击更改按钮，可重新输入安装路径。图 1.3 所表示；图 1.3出现目前设置界面，图 1.4 所表示，已经做好安装程序准备，点击“安装”按钮，程序开始安装；图 1.4等候 InstallShield Wizard 成功安装了 BZ7201，单击“完成”退出程序，图 1.5 所表示。假如选中“开启程序”，则软件开始运行。图 1.5 软件安装完成后，将硬件和计算机连接。这时计算机弹出“发觉新硬件”提醒框，根据提醒将硬件驱动安装后即可使用。（如不能自动安装硬件驱动，那么就到安装好软件根目录中去寻求。比如将软件安装到 C:\Program Files 中，硬件安装驱动就到 C:\Program Files\land\硬件驱动里寻求。） 在 BZ7201 无偿版软件中，能够进行多通道信号示波、采样、时域运算分析和频谱分析。图 2.1 所表示。图 2.11 信号示波和采样进入主窗口后点击工具条“示波采样”或“操作”菜单中“示波采样”，这是弹出示波采样窗口。在“示波和采样”窗口中，上部按...
