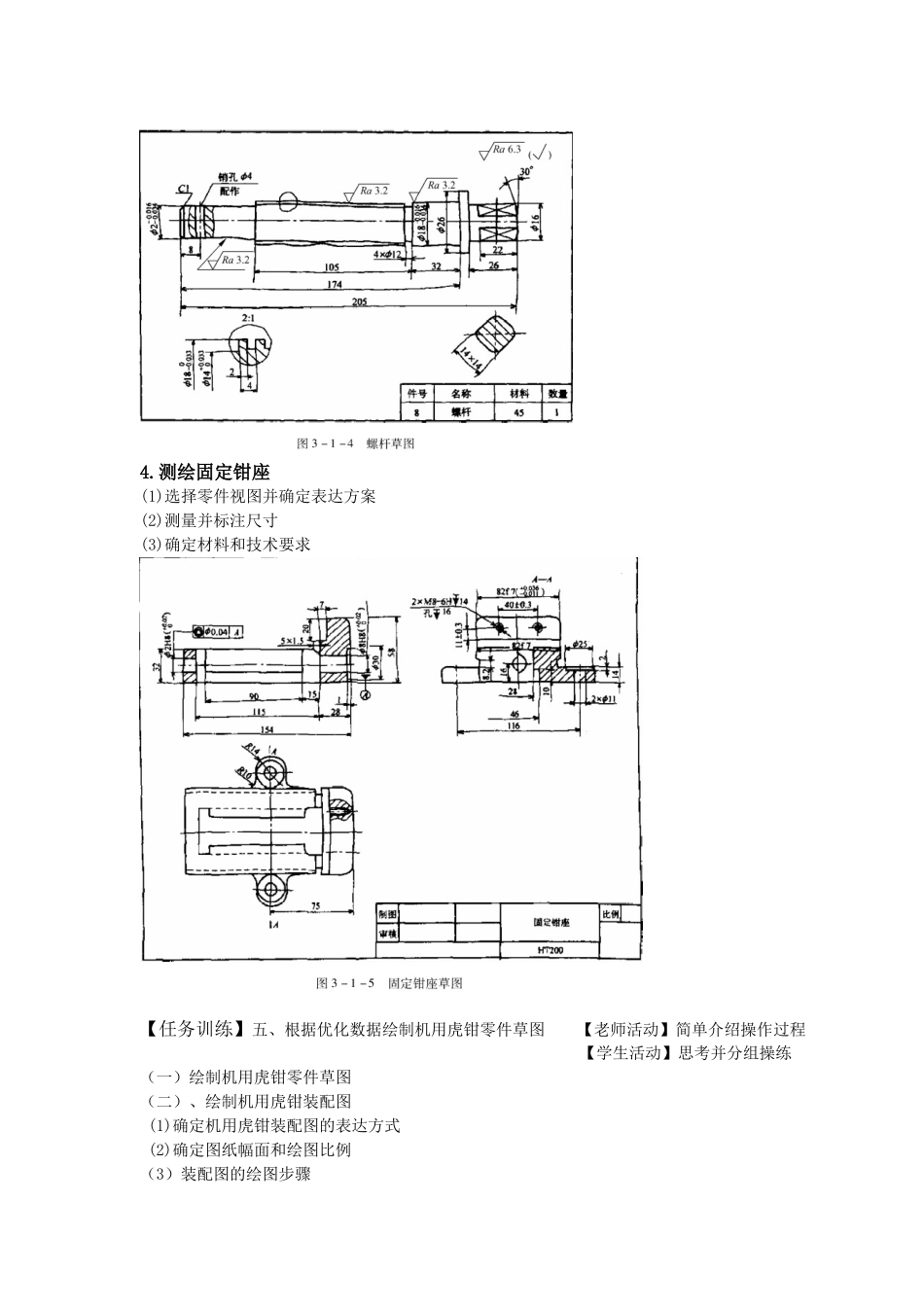

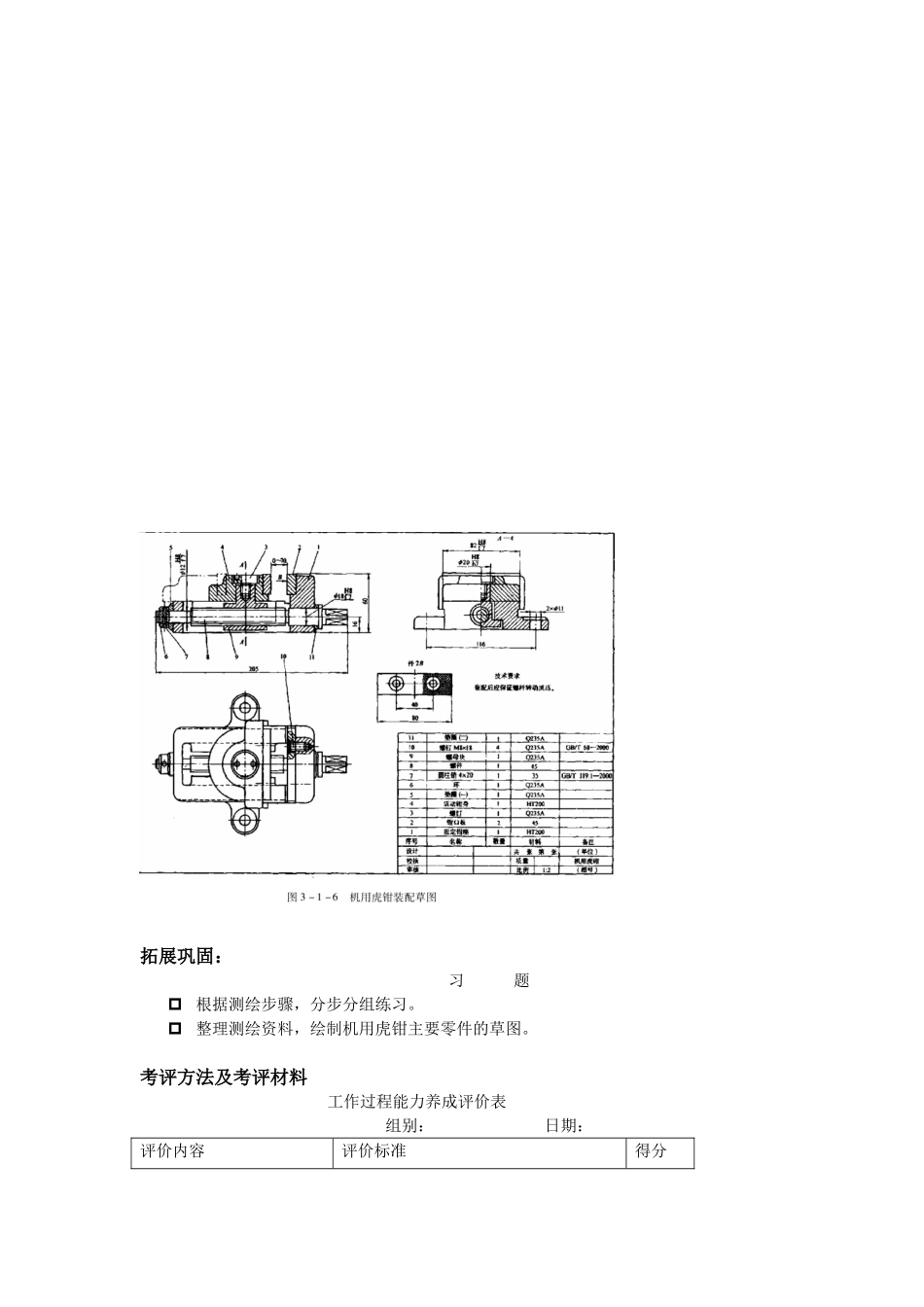

项目三 典型部件的测绘与造型课题 1 机用虎钳的测绘与造型任务一 机用虎钳零件的测量与草绘能力目标：能正确使用测量工具测量机用虎钳，绘制其零件和装配草图。授课课时：4 课时 授课形式：新授 教学方法：任务驱动学习任务教学组织主要过程：测绘操作步骤：【任务训练】 一、测绘工具的选择 【老师活动】分析提问 【学生活动】思考并回答 【任务训练】二、拆卸机用虎钳各个部分 【老师活动】分析提问 【学生活动】思考并分组操练【任务训练】三、了解分析零件 【老师活动】分析提问 【学生活动】思考回答【任务训练】四、测量零件的尺寸，并优化数据 【老师活动】简单介绍操作过程 【学生活动】思考并分组操练1.测绘螺母块(1)选择零件视图并确定表达方案(2)测量并标注尺寸(3)确定材料和技术要求2.测绘活动钳身(1)选择視图并确定方案(2)测量并标注尺寸(3)初定材料和确定技术要求3.测绘螺杆(1)选择零件视图并确定表达方案(2)测量并标注尺寸(3)确定材料和技术要求4.测绘固定钳座(1)选择零件视图并确定表达方案(2)测量并标注尺寸(3)确定材料和技术要求【任务训练】五、根据优化数据绘制机用虎钳零件草图 【老师活动】简单介绍操作过程 【学生活动】思考并分组操练（一）绘制机用虎钳零件草图（二）、绘制机用虎钳装配图(1)确定机用虎钳装配图的表达方式(2)确定图纸幅面和绘图比例（3）装配图的绘图步骤拓展巩固：习 题根据测绘步骤，分步分组练习。整理测绘资料，绘制机用虎钳主要零件的草图。考评方法及考评材料工作过程能力养成评价表组别： 日期：评价内容评价标准得分各测量工具读数及使用读数正确 20操作或组合正确 40工作任务实施小组参加 10，操作法律规范 10验收习题独立正确完成 10法律规范养成工具上油、整理 10 分任务 1 综合评分：项目三 典型部件的测绘与造型课题 1 机用虎钳的测绘与造型任务二 AutoCAD 环境下机用虎钳零件图的绘制能力目标：能用 AutoCAD2025 绘制机用虎钳其他零件的零件图。授课课时：4 课时 授课形式：新授 教学方法：任务驱动学习任务教学组织主要过程：【任务训练】一、创建新图形，导出 A2 模板 【老师活动】操作演示，提点相关知识 【学生活动】思考、回答【任务训练】 二、绘制主视图 【老师活动】简单介绍操作过程 【学生活动】思考并分组操练 （1）将“中心线”图层设为当前图层，执行 line 命令，在“中心线”层绘制一条长度约为 160mm的水平中心线...
