CADCAM技术和应用试卷和答案

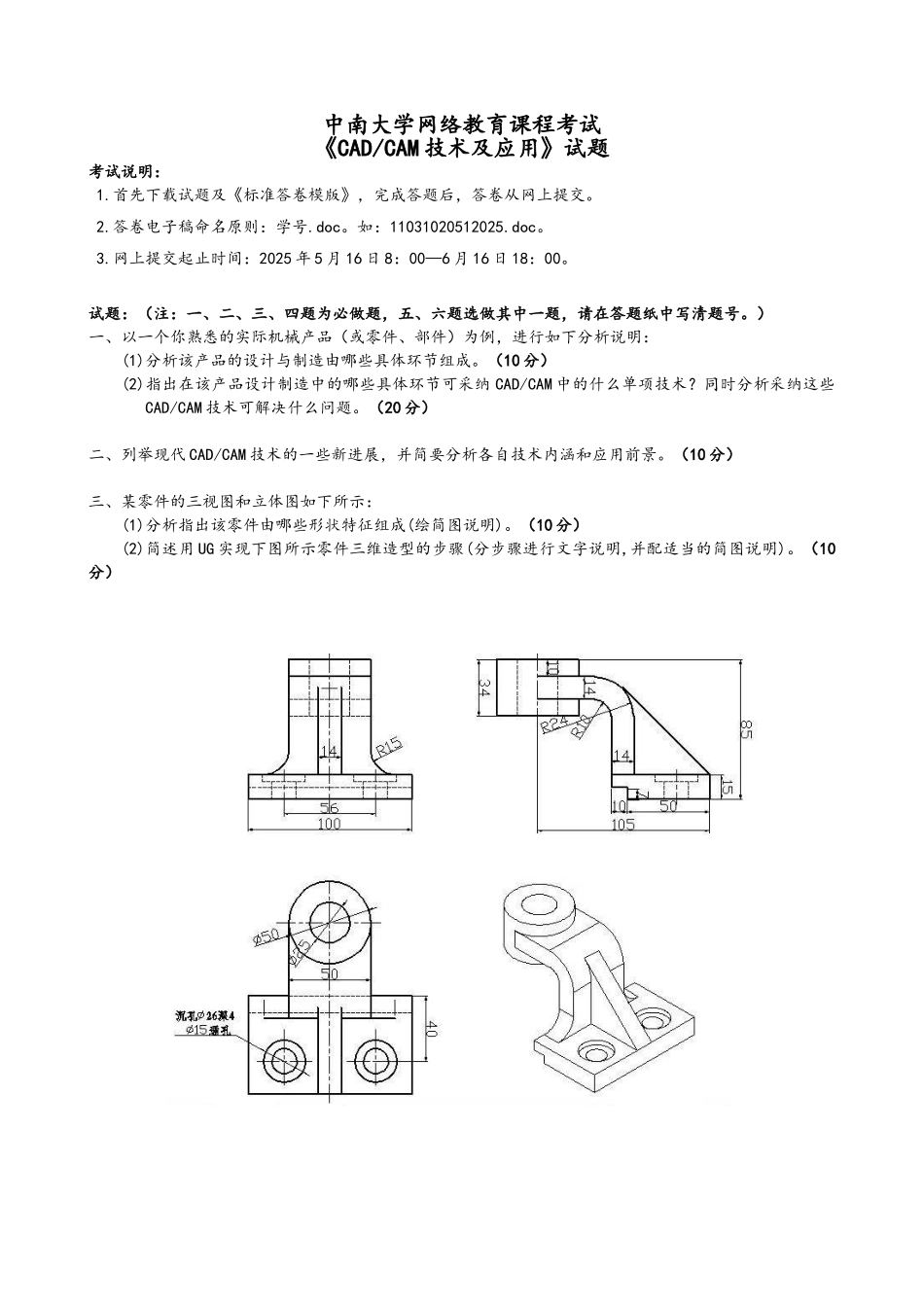

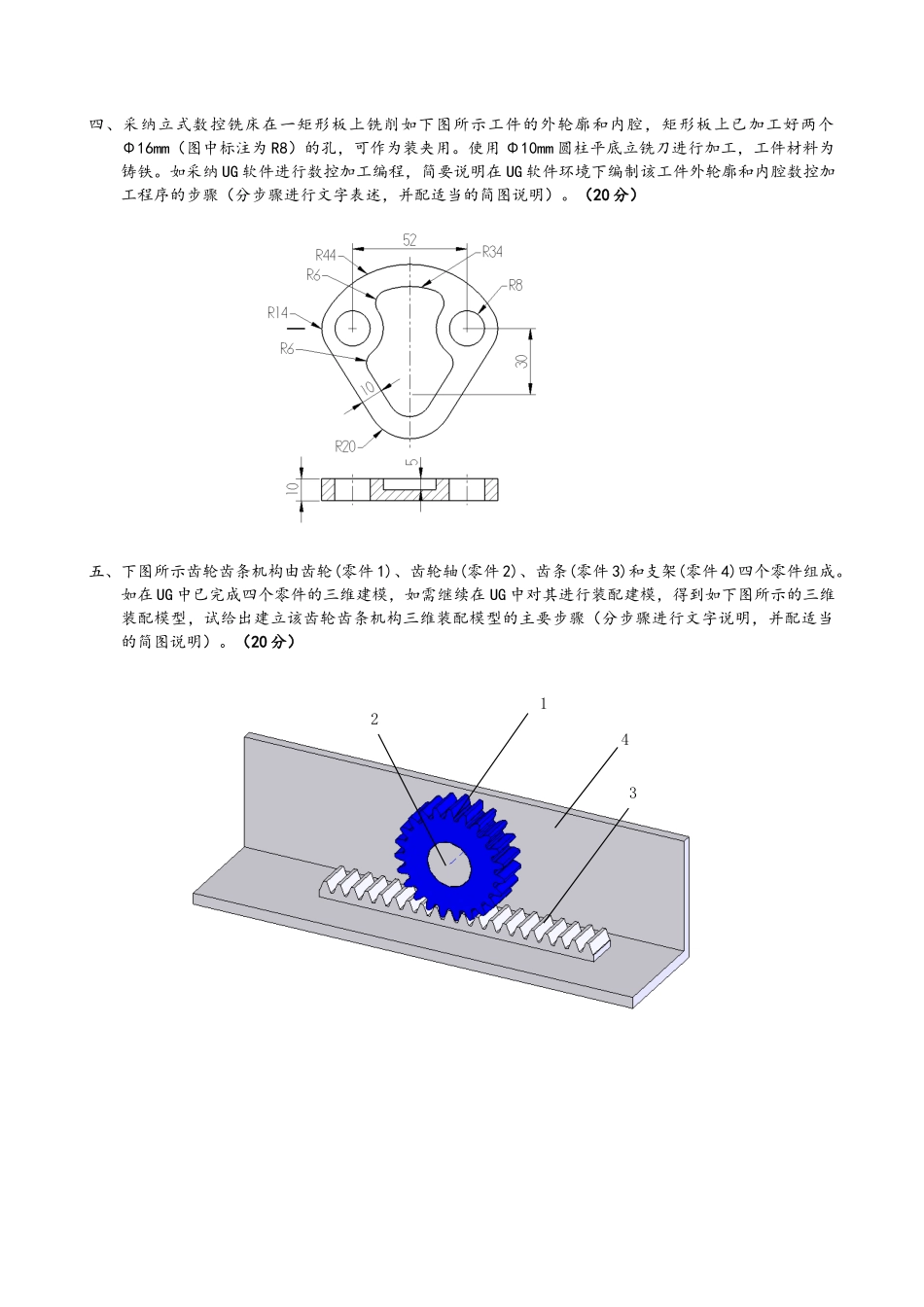

中南大学网络教育课程考试《CAD/CAM 技术及应用》试题考试说明：1.首先下载试题及《标准答卷模版》，完成答题后，答卷从网上提交。2.答卷电子稿命名原则：学号.doc。如：11031020512025.doc。3.网上提交起止时间：2025 年 5 月 16 日 8：00—6 月 16 日 18：00。试题：（注：一、二、三、四题为必做题，五、六题选做其中一题，请在答题纸中写清题号。）一、以一个你熟悉的实际机械产品（或零件、部件）为例，进行如下分析说明：(1)分析该产品的设计与制造由哪些具体环节组成。（10 分）(2)指出在该产品设计制造中的哪些具体环节可采纳 CAD/CAM 中的什么单项技术？同时分析采纳这些CAD/CAM 技术可解决什么问题。（20 分）二、列举现代 CAD/CAM 技术的一些新进展，并简要分析各自技术内涵和应用前景。（10 分）三、某零件的三视图和立体图如下所示：(1)分析指出该零件由哪些形状特征组成(绘简图说明)。（10 分）(2)简述用 UG 实现下图所示零件三维造型的步骤(分步骤进行文字说明,并配适当的简图说明)。（10分）四、采纳立式数控铣床在一矩形板上铣削如下图所示工件的外轮廓和内腔，矩形板上已加工好两个Φ16mm（图中标注为 R8）的孔，可作为装夹用。使用 Φ10mm 圆柱平底立铣刀进行加工，工件材料为铸铁。如采纳 UG 软件进行数控加工编程，简要说明在 UG 软件环境下编制该工件外轮廓和内腔数控加工程序的步骤（分步骤进行文字表述，并配适当的简图说明）。（20 分） 五、下图所示齿轮齿条机构由齿轮(零件 1)、齿轮轴(零件 2)、齿条(零件 3)和支架(零件 4)四个零件组成。如在 UG 中已完成四个零件的三维建模，如需继续在 UG 中对其进行装配建模，得到如下图所示的三维装配模型，试给出建立该齿轮齿条机构三维装配模型的主要步骤（分步骤进行文字说明，并配适当的简图说明）。（20 分） 1234六、某线图的五个点如下左图所示，各点坐标如右表所示。(1)如采纳拉格朗日插值原理进行插值，试绘出实现插值计算的计算机程序流程图。(10 分)(2)采纳某种计算机编程语言（如 C、Basic），编写程序实现该线图的拉格朗日插值计算。(10 分)中 南 大 学 网 络 教 育 课 程 考 试《 CAD/CAM 技 术 及 应 用 》 答 卷一 、 以 一 个 你 熟 悉 的 实 际 机 械 产 品 （ 或 零 件 、 部 件 ） 为 例 ， 进 行 如 下 分 析 说 明 ：(1)分 析 该 产 品 的 设 ...
