CAD基础入门知识大全

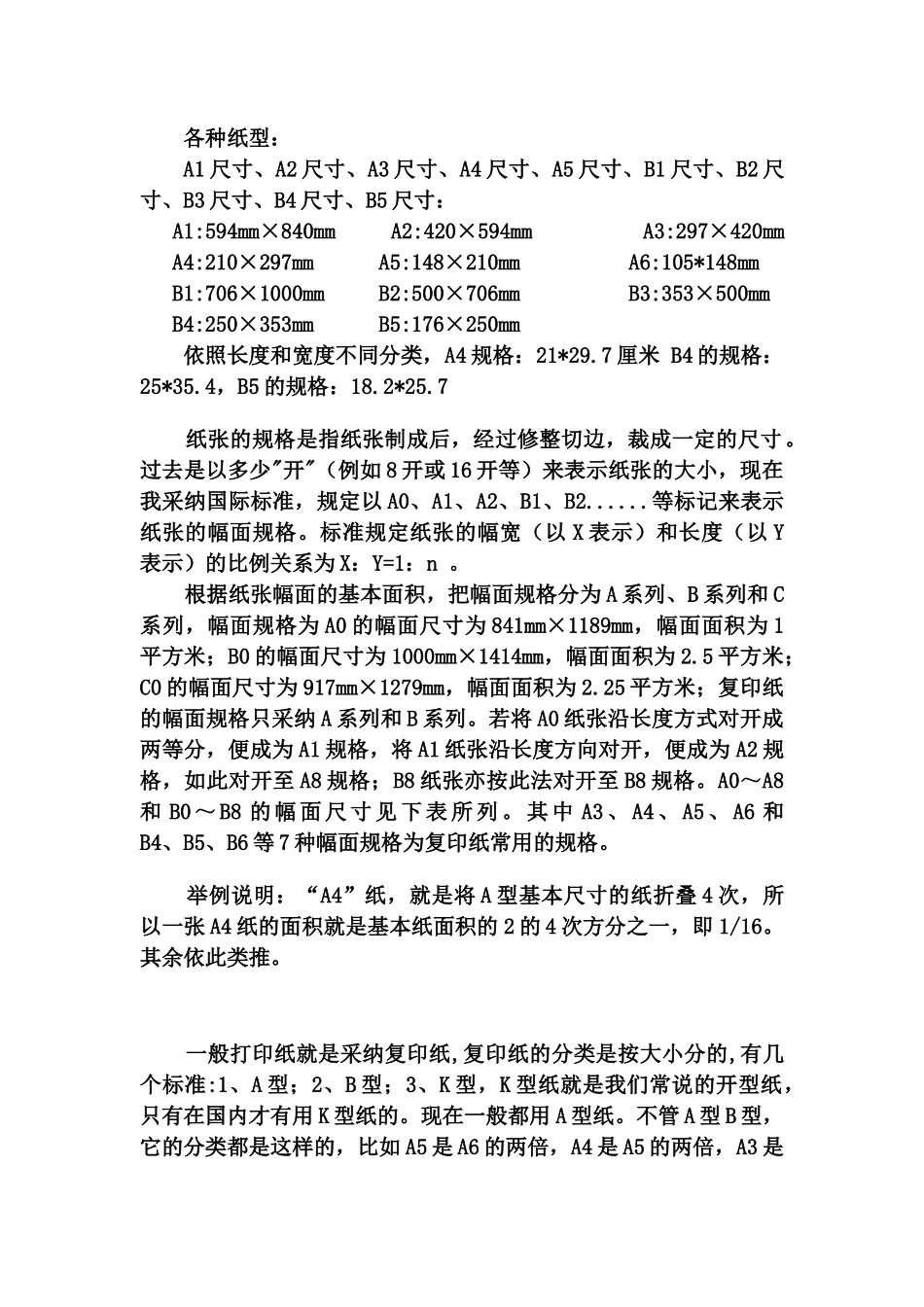

各种纸型：A1 尺寸、A2 尺寸、A3 尺寸、A4 尺寸、A5 尺寸、B1 尺寸、B2 尺寸、B3 尺寸、B4 尺寸、B5 尺寸：A1:594mm×840mm A2:420×594mm A3:297×420mm A4:210×297mm A5:148×210mm A6:105*148mmB1:706×1000mm B2:500×706mm B3:353×500mmB4:250×353mm B5:176×250mm依照长度和宽度不同分类，A4 规格：21*29.7 厘米 B4 的规格：25*35.4，B5 的规格：18.2*25.7 纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如 8 开或 16 开等）来表示纸张的大小，现在我采纳国际标准，规定以 A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。标准规定纸张的幅宽（以 X 表示）和长度（以 Y表示）的比例关系为 X：Y=1：n 。 根据纸张幅面的基本面积，把幅面规格分为 A 系列、B 系列和 C系列，幅面规格为 A0 的幅面尺寸为 841mm×1189mm，幅面面积为 1平方米；B0 的幅面尺寸为 1000mm×1414mm，幅面面积为 2.5 平方米；C0 的幅面尺寸为 917mm×1279mm，幅面面积为 2.25 平方米；复印纸的幅面规格只采纳 A 系列和 B 系列。若将 A0 纸张沿长度方式对开成两等分，便成为 A1 规格，将 A1 纸张沿长度方向对开，便成为 A2 规格，如此对开至 A8 规格；B8 纸张亦按此法对开至 B8 规格。A0～A8和 B0 ～ B8 的 幅 面 尺 寸 见 下 表 所 列 。 其 中 A3 、 A4 、 A5 、 A6 和B4、B5、B6 等 7 种幅面规格为复印纸常用的规格。 举例说明：“A4”纸，就是将 A 型基本尺寸的纸折叠 4 次，所以一张 A4 纸的面积就是基本纸面积的 2 的 4 次方分之一，即 1/16。其余依此类推。 一般打印纸就是采纳复印纸,复印纸的分类是按大小分的,有几个标准:1、A 型；2、B 型；3、K 型，K 型纸就是我们常说的开型纸，只有在国内才有用 K 型纸的。现在一般都用 A 型纸。不管 A 型 B 型，它的分类都是这样的，比如 A5 是 A6 的两倍，A4 是 A5 的两倍，A3 是A4 的两倍，B4 是 B5 的两倍 B3 是 B4 的两倍，而 K 型的分类是把一张大的 1K 的纸分为两张为 2K，把 2K 的纸分为一半为 4K，把 4K 的分为一半为 8K，把 8K 分为一半为 16K，把 16K 分为一半则为 32K 等。 还有办公用的专用打印纸，分类是按纸张的大小和层数分的，比如 241-1，241-2，它们分别表示 1 层和 2 层的窄行打印纸，当...
