cad软件操作应用经验总结合集

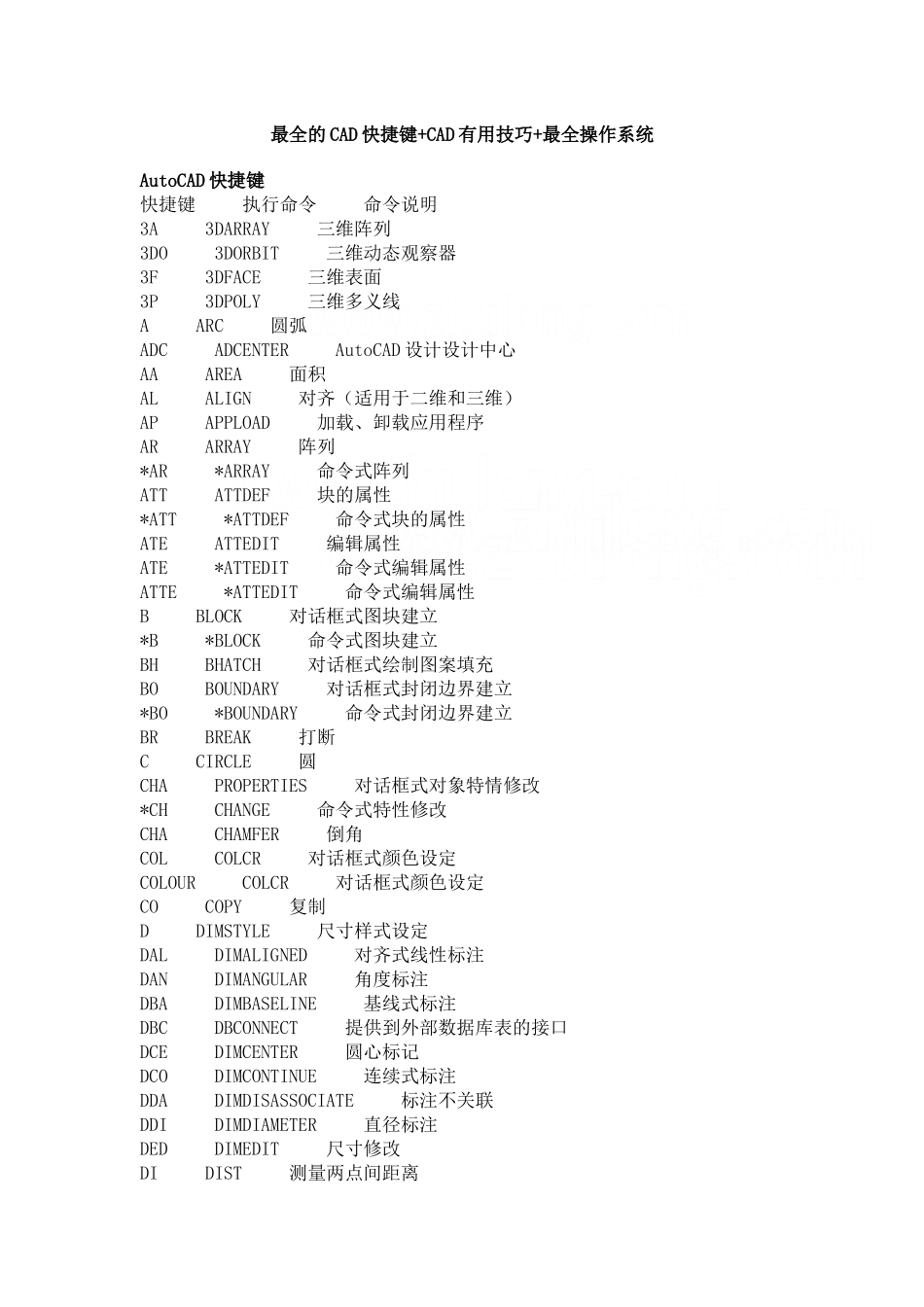

最全的 CAD 快捷键+CAD 有用技巧+最全操作系统AutoCAD 快捷键快捷键 执行命令 命令说明3A 3DARRAY 三维阵列3DO 3DORBIT 三维动态观察器3F 3DFACE 三维表面3P 3DPOLY 三维多义线A ARC 圆弧ADC ADCENTER AutoCAD 设计设计中心AA AREA 面积AL ALIGN 对齐（适用于二维和三维）AP APPLOAD 加载、卸载应用程序AR ARRAY 阵列*AR *ARRAY 命令式阵列ATT ATTDEF 块的属性*ATT *ATTDEF 命令式块的属性ATE ATTEDIT 编辑属性ATE *ATTEDIT 命令式编辑属性ATTE *ATTEDIT 命令式编辑属性B BLOCK 对话框式图块建立*B *BLOCK 命令式图块建立BH BHATCH 对话框式绘制图案填充BO BOUNDARY 对话框式封闭边界建立*BO *BOUNDARY 命令式封闭边界建立BR BREAK 打断C CIRCLE 圆CHA PROPERTIES 对话框式对象特情修改*CH CHANGE 命令式特性修改CHA CHAMFER 倒角COL COLCR 对话框式颜色设定COLOUR COLCR 对话框式颜色设定CO COPY 复制D DIMSTYLE 尺寸样式设定DAL DIMALIGNED 对齐式线性标注DAN DIMANGULAR 角度标注DBA DIMBASELINE 基线式标注DBC DBCONNECT 提供到外部数据库表的接口DCE DIMCENTER 圆心标记DCO DIMCONTINUE 连续式标注DDA DIMDISASSOCIATE 标注不关联DDI DIMDIAMETER 直径标注DED DIMEDIT 尺寸修改DI DIST 测量两点间距离CAD 有用技巧共 100 条1.【CTrl+N 无效时之解决办法】众所周知 CTRL+N 是新建命令但有时候 CTRL+N 则出现选择面板这时只需到 OP 选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A 显示启动对话框 B 不显示启动对话框）选择 A 则新建命令有效，反则无效 2.【Ctrl 键无效之解决办法】有时我们会碰到这样的问题比如 CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和 CTRL 键有关的命令都会失效这时你只需到 OP 选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS 标准加速键（打上勾）WINDOWS 标准加速键打上勾后，和 CTRL 键有关的命令则有效，反之失灵 3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去 OP 选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】AD 正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决进入 OP（选...
