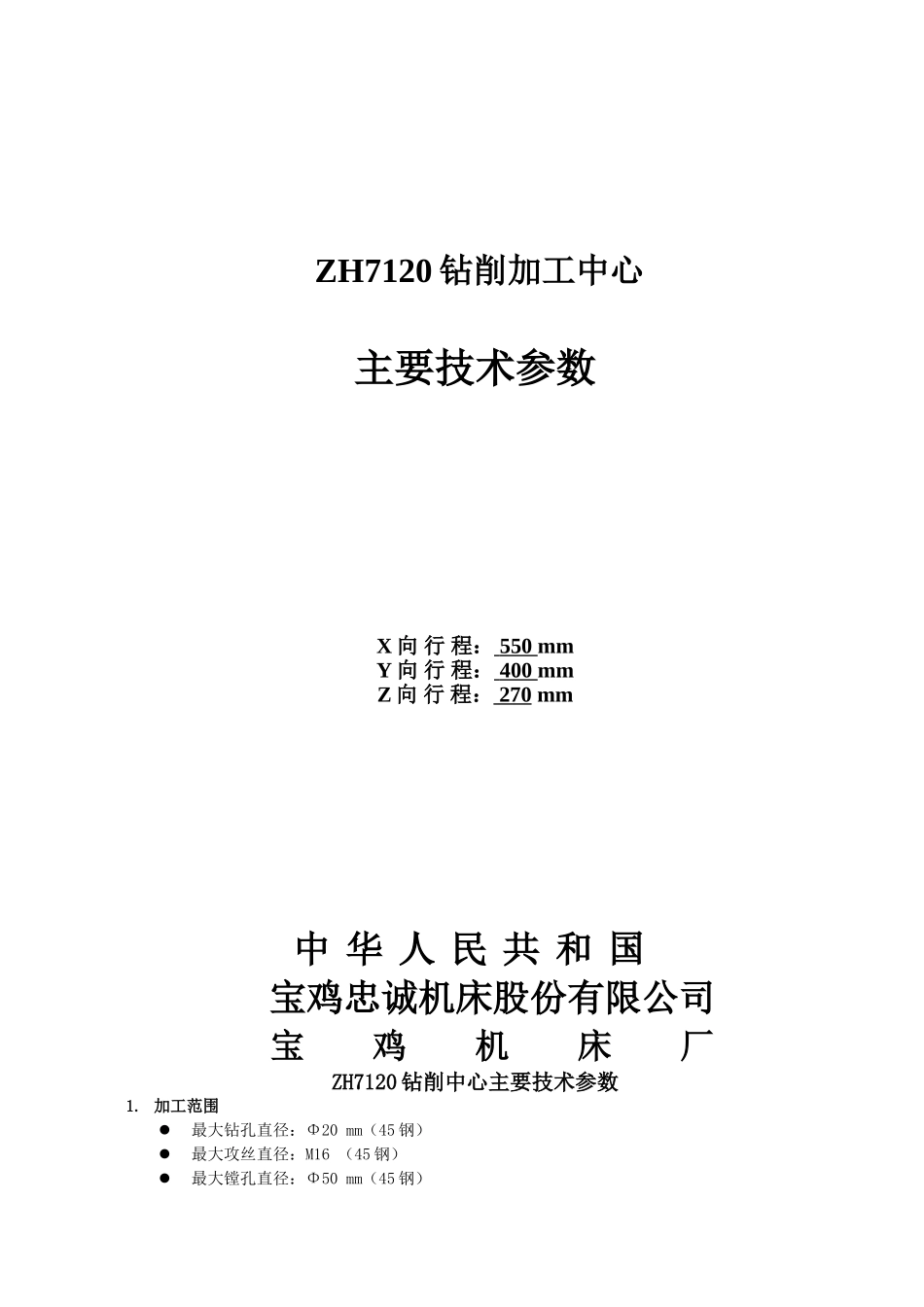

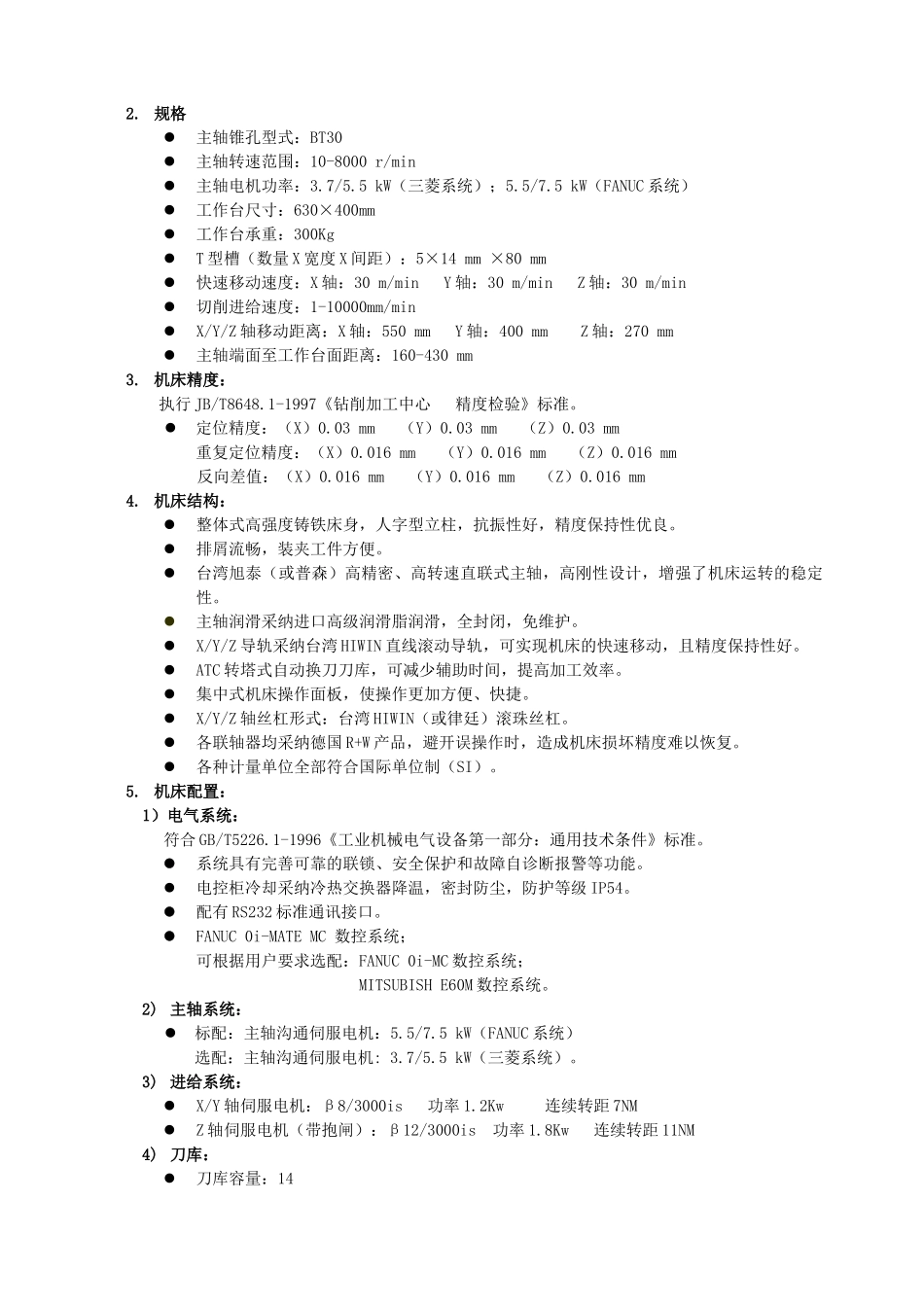

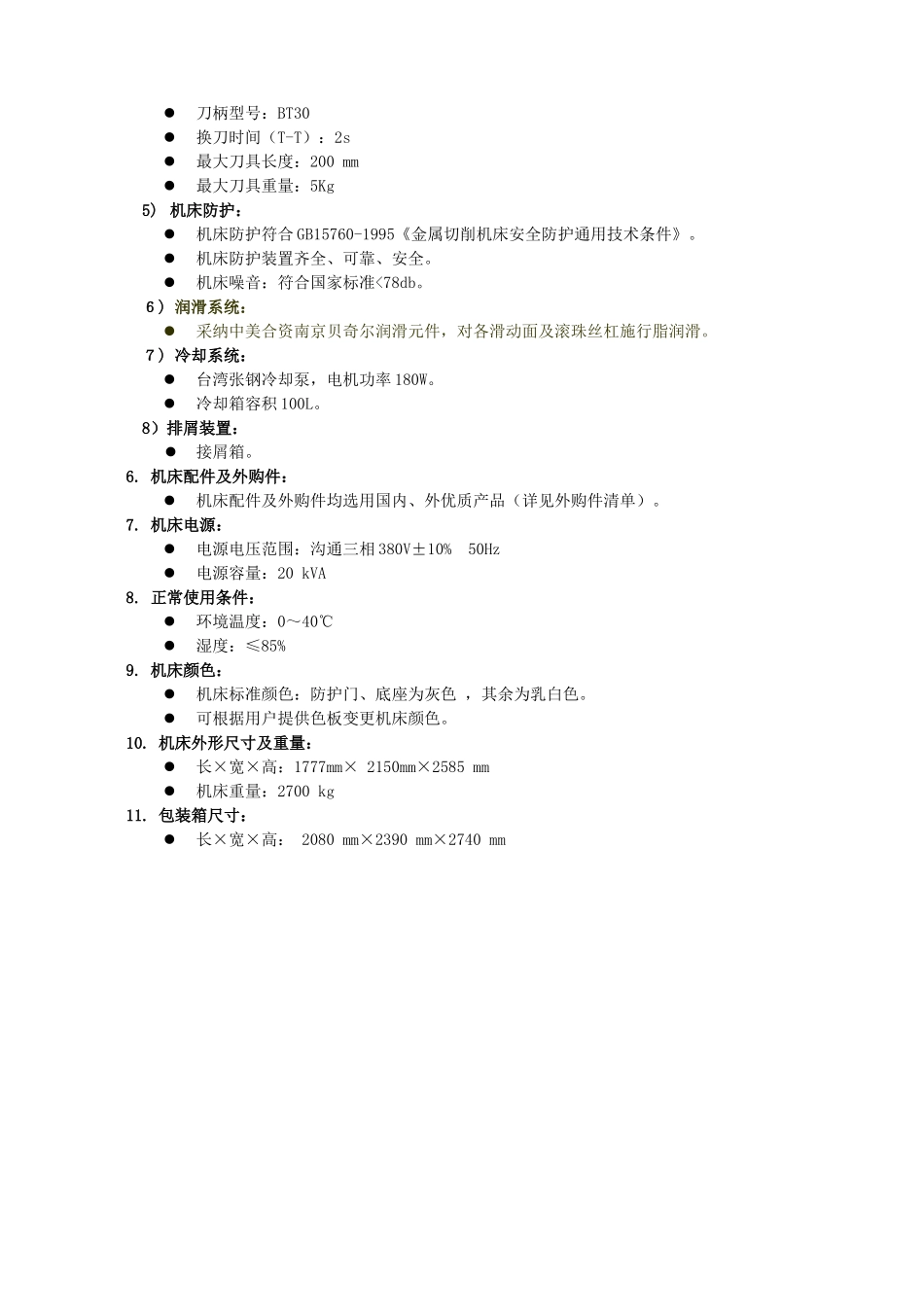

ZH7120 钻削加工中心主要技术参数X 向 行 程： 550 mmY 向 行 程： 400 mmZ 向 行 程： 270 mm中 华 人 民 共 和 国宝鸡忠诚机床股份有限公司 宝 鸡 机 床 厂ZH7120 钻削中心主要技术参数1. 加工范围最大钻孔直径：Φ20 mm（45 钢）最大攻丝直径：M16 （45 钢）最大镗孔直径：Φ50 mm（45 钢）2. 规格主轴锥孔型式：BT30主轴转速范围：10-8000 r/min主轴电机功率：3.7/5.5 kW（三菱系统）；5.5/7.5 kW（FANUC 系统）工作台尺寸：630×400mm工作台承重：300KgT 型槽（数量 X 宽度 X 间距）：5×14 mm ×80 mm快速移动速度：X 轴：30 m/min Y 轴：30 m/min Z 轴：30 m/min 切削进给速度：1-10000mm/minX/Y/Z 轴移动距离：X 轴：550 mm Y 轴：400 mm Z 轴：270 mm主轴端面至工作台面距离：160-430 mm3. 机床精度：执行 JB/T8648.1-1997《钻削加工中心 精度检验》标准。定位精度：（X）0.03 mm （Y）0.03 mm （Z）0.03 mm重复定位精度：（X）0.016 mm （Y）0.016 mm （Z）0.016 mm反向差值：（X）0.016 mm （Y）0.016 mm （Z）0.016 mm4. 机床结构： 整体式高强度铸铁床身，人字型立柱，抗振性好，精度保持性优良。排屑流畅，装夹工件方便。台湾旭泰（或普森）高精密、高转速直联式主轴，高刚性设计，增强了机床运转的稳定性。主轴润滑采纳进口高级润滑脂润滑，全封闭，免维护。X/Y/Z 导轨采纳台湾 HIWIN 直线滚动导轨，可实现机床的快速移动，且精度保持性好。ATC 转塔式自动换刀刀库，可减少辅助时间，提高加工效率。集中式机床操作面板，使操作更加方便、快捷。X/Y/Z 轴丝杠形式：台湾 HIWIN（或律廷）滚珠丝杠。各联轴器均采纳德国 R+W 产品，避开误操作时，造成机床损坏精度难以恢复。各种计量单位全部符合国际单位制（SI）。5. 机床配置：1）电气系统： 符合 GB/T5226.1-1996《工业机械电气设备第一部分：通用技术条件》标准。系统具有完善可靠的联锁、安全保护和故障自诊断报警等功能。电控柜冷却采纳冷热交换器降温，密封防尘，防护等级 IP54。配有 RS232 标准通讯接口。FANUC 0i-MATE MC 数控系统；可根据用户要求选配：FANUC 0i-MC 数控系统； MITSUBISH E60M 数控系统。2) 主轴系统：标配：主轴沟通伺服电机：5.5/7.5 kW（FANUC 系统）选配：主轴沟通伺服电...
