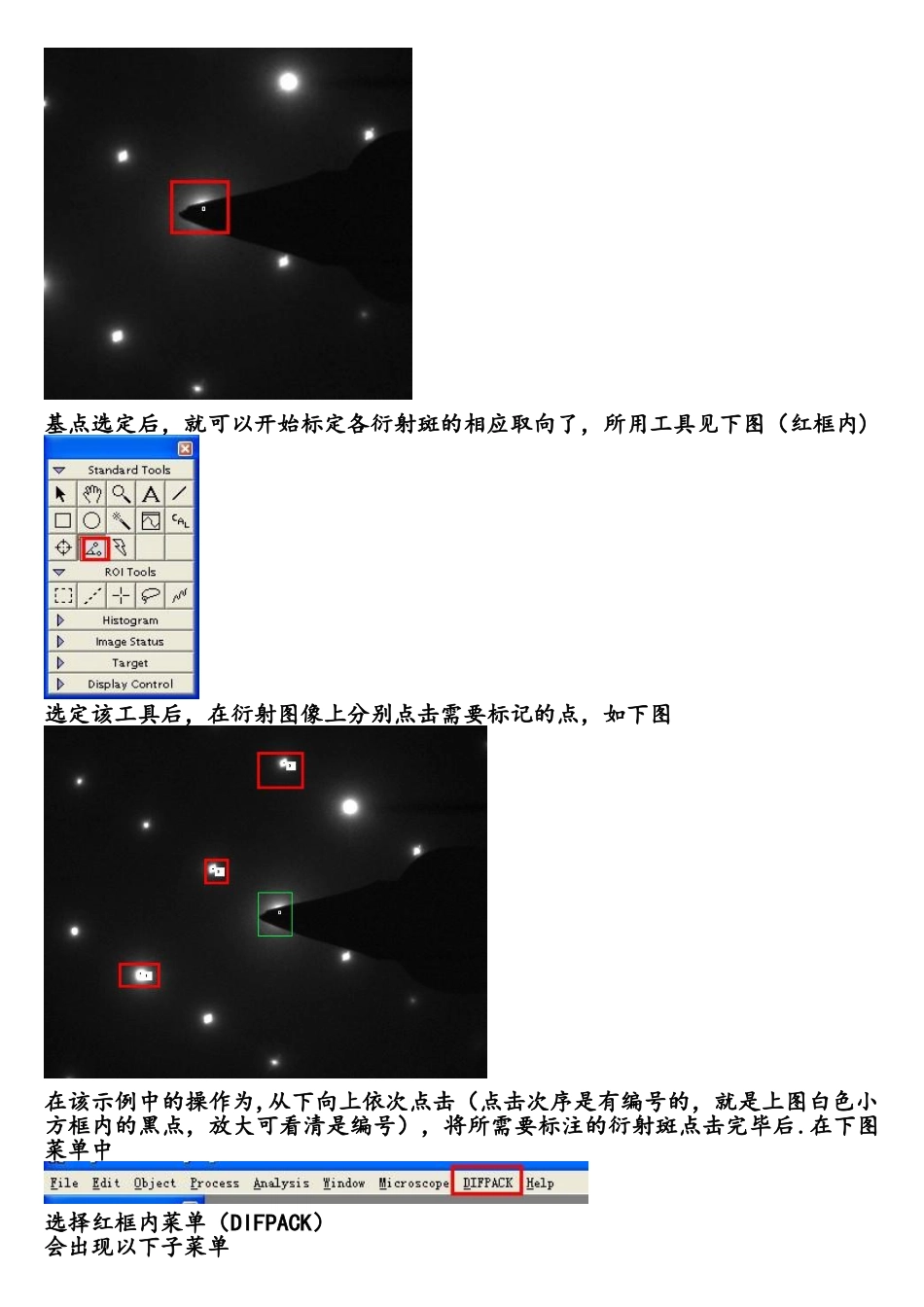

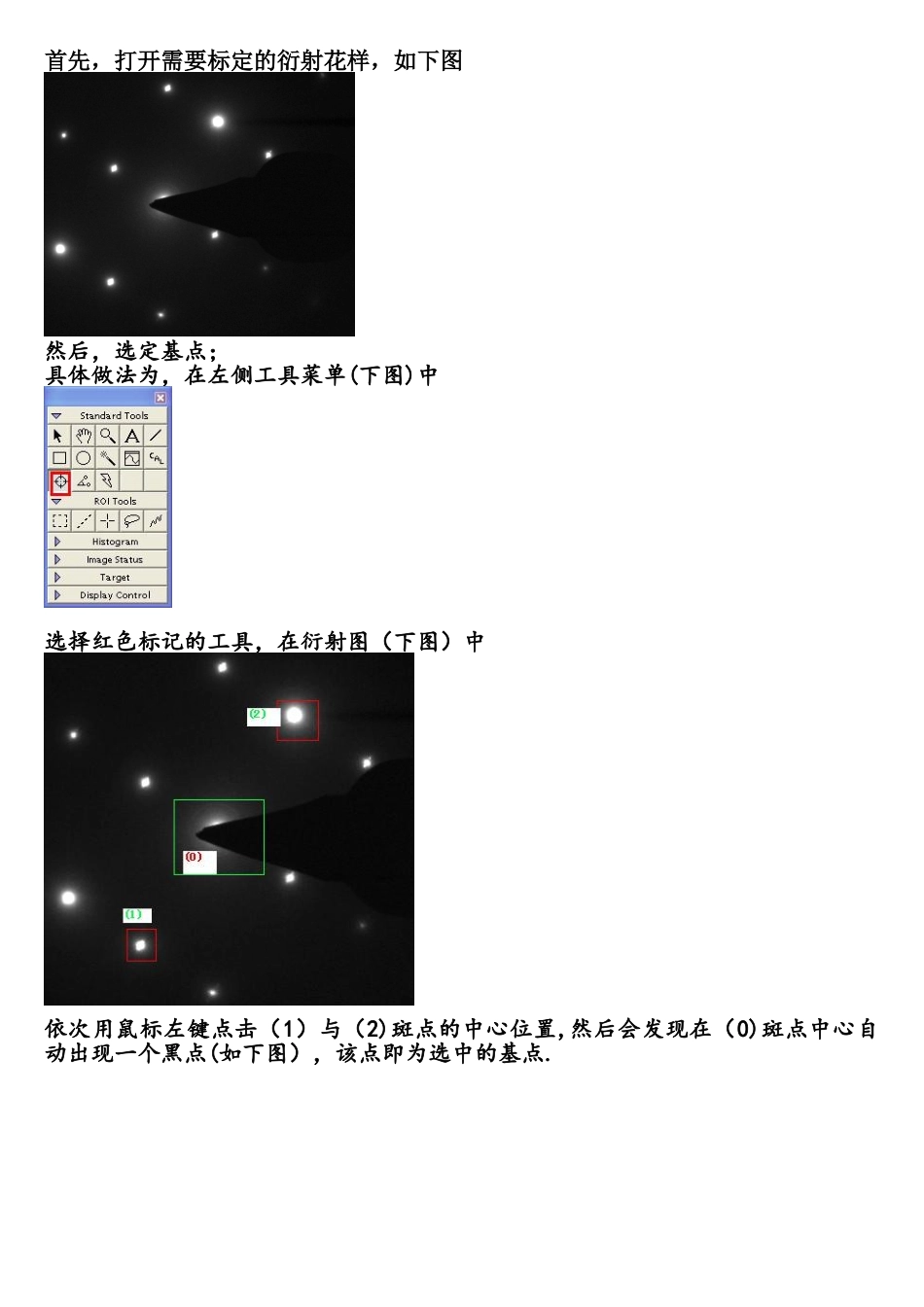

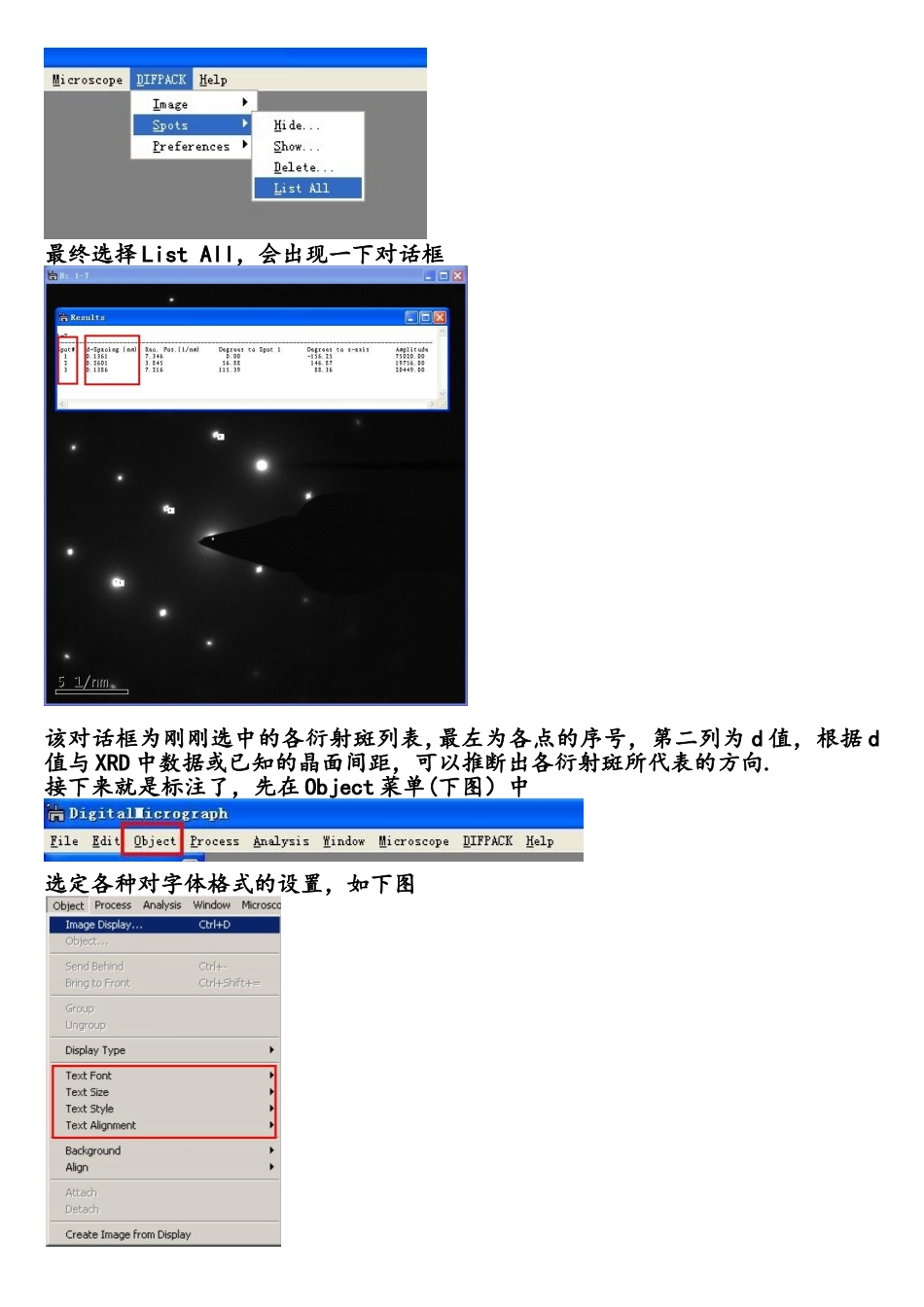

首先，打开需要标定的衍射花样，如下图然后，选定基点；具体做法为，在左侧工具菜单(下图)中选择红色标记的工具，在衍射图（下图）中依次用鼠标左键点击（1）与（2)斑点的中心位置,然后会发现在（0)斑点中心自动出现一个黑点(如下图），该点即为选中的基点.基点选定后，就可以开始标定各衍射斑的相应取向了，所用工具见下图（红框内)选定该工具后，在衍射图像上分别点击需要标记的点，如下图在该示例中的操作为,从下向上依次点击（点击次序是有编号的，就是上图白色小方框内的黑点，放大可看清是编号），将所需要标注的衍射斑点击完毕后.在下图菜单中选择红框内菜单（DIFPACK）会出现以下子菜单最终选择 List All，会出现一下对话框该对话框为刚刚选中的各衍射斑列表,最左为各点的序号，第二列为 d 值，根据 d值与 XRD 中数据或已知的晶面间距，可以推断出各衍射斑所代表的方向.接下来就是标注了，先在 Object 菜单(下图）中选定各种对字体格式的设置，如下图然后采纳字体工具（见下图）选中红色框内的工具，在衍射图上需要标注的位置标出方向（如下图）根据需要对各斑点进行标注，至此,对衍射花样的标注工作全部结束。以上仅供参考，如有错误与不足之处还请多多指教。
