DZH4-1.25型锅炉过热器设计

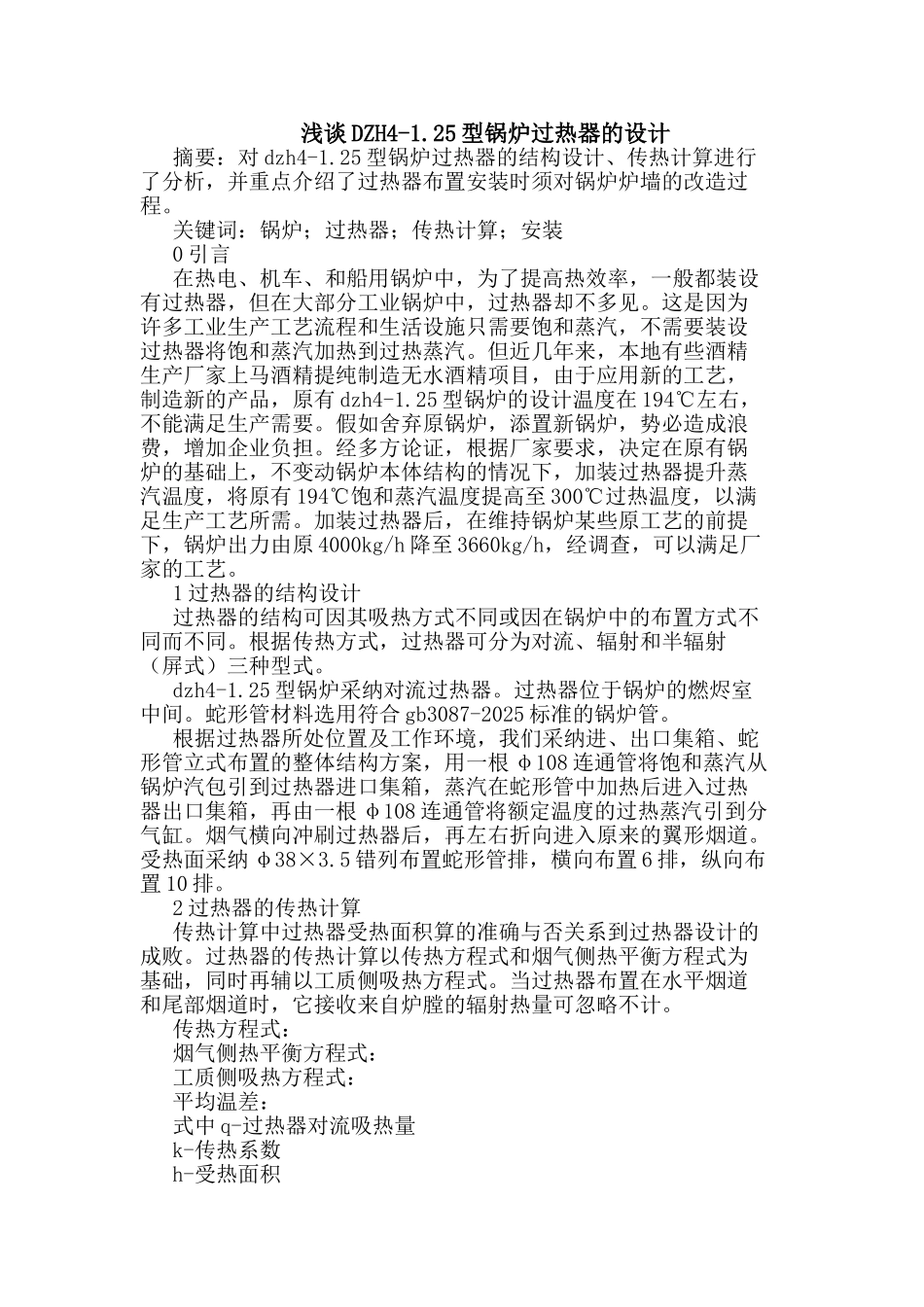

浅谈 DZH4-1.25 型锅炉过热器的设计摘要：对 dzh4-1.25 型锅炉过热器的结构设计、传热计算进行了分析，并重点介绍了过热器布置安装时须对锅炉炉墙的改造过程。关键词：锅炉；过热器；传热计算；安装0 引言在热电、机车、和船用锅炉中，为了提高热效率，一般都装设有过热器，但在大部分工业锅炉中，过热器却不多见。这是因为许多工业生产工艺流程和生活设施只需要饱和蒸汽，不需要装设过热器将饱和蒸汽加热到过热蒸汽。但近几年来，本地有些酒精生产厂家上马酒精提纯制造无水酒精项目，由于应用新的工艺，制造新的产品，原有 dzh4-1.25 型锅炉的设计温度在 194℃左右，不能满足生产需要。假如舍弃原锅炉，添置新锅炉，势必造成浪费，增加企业负担。经多方论证，根据厂家要求，决定在原有锅炉的基础上，不变动锅炉本体结构的情况下，加装过热器提升蒸汽温度，将原有 194℃饱和蒸汽温度提高至 300℃过热温度，以满足生产工艺所需。加装过热器后，在维持锅炉某些原工艺的前提下，锅炉出力由原 4000kg/h 降至 3660kg/h，经调查，可以满足厂家的工艺。1 过热器的结构设计过热器的结构可因其吸热方式不同或因在锅炉中的布置方式不同而不同。根据传热方式，过热器可分为对流、辐射和半辐射（屏式）三种型式。dzh4-1.25 型锅炉采纳对流过热器。过热器位于锅炉的燃烬室中间。蛇形管材料选用符合 gb3087-2025 标准的锅炉管。根据过热器所处位置及工作环境，我们采纳进、出口集箱、蛇形管立式布置的整体结构方案，用一根 φ108 连通管将饱和蒸汽从锅炉汽包引到过热器进口集箱，蒸汽在蛇形管中加热后进入过热器出口集箱，再由一根 φ108 连通管将额定温度的过热蒸汽引到分气缸。烟气横向冲刷过热器后，再左右折向进入原来的翼形烟道。受热面采纳 φ38×3.5 错列布置蛇形管排，横向布置 6 排，纵向布置 10 排。2 过热器的传热计算传热计算中过热器受热面积算的准确与否关系到过热器设计的成败。过热器的传热计算以传热方程式和烟气侧热平衡方程式为基础，同时再辅以工质侧吸热方程式。当过热器布置在水平烟道和尾部烟道时，它接收来自炉膛的辐射热量可忽略不计。传热方程式：烟气侧热平衡方程式：工质侧吸热方程式：平均温差：式中 q-过热器对流吸热量k-传热系数h-受热面积-平均温差bj-计算燃料消耗量qd-热平衡吸热量-保热系数、-过热器进口、出口烟气焓-漏风系数-冷空气焓d-额定蒸发量、-过热器进口、出口蒸汽焓-受热面两端面冷热...
