e6表示及软件应用系列课件(二)

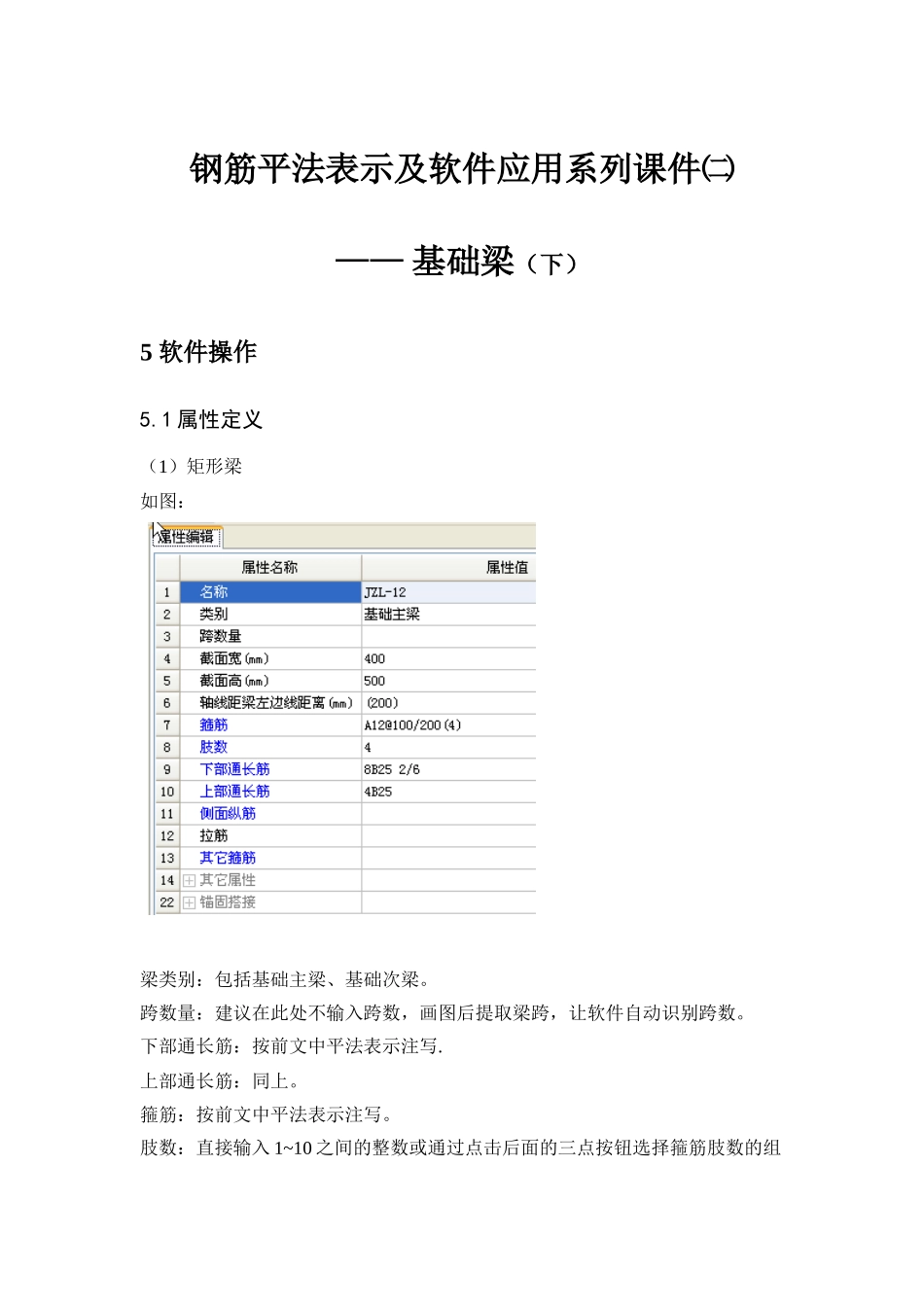

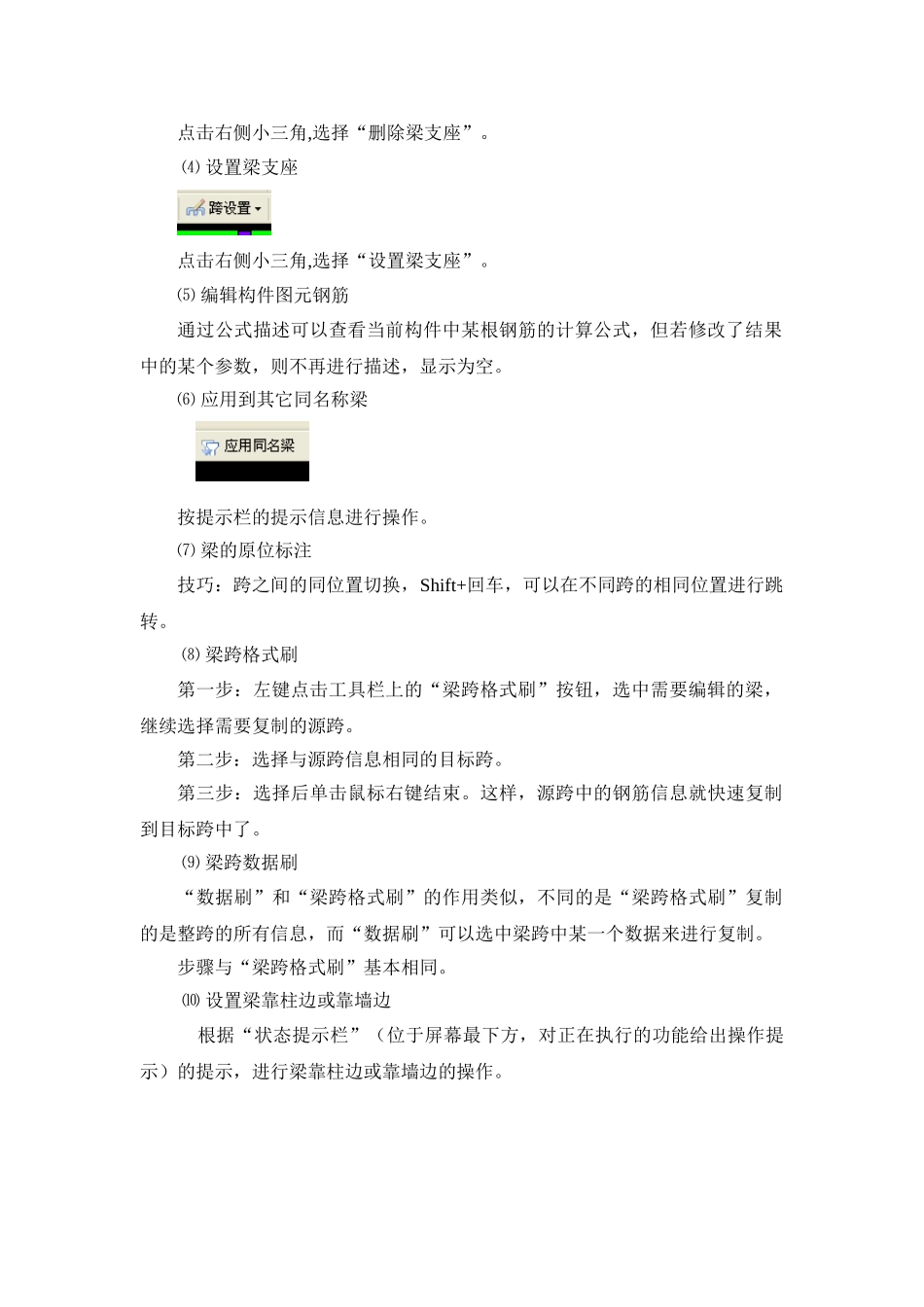

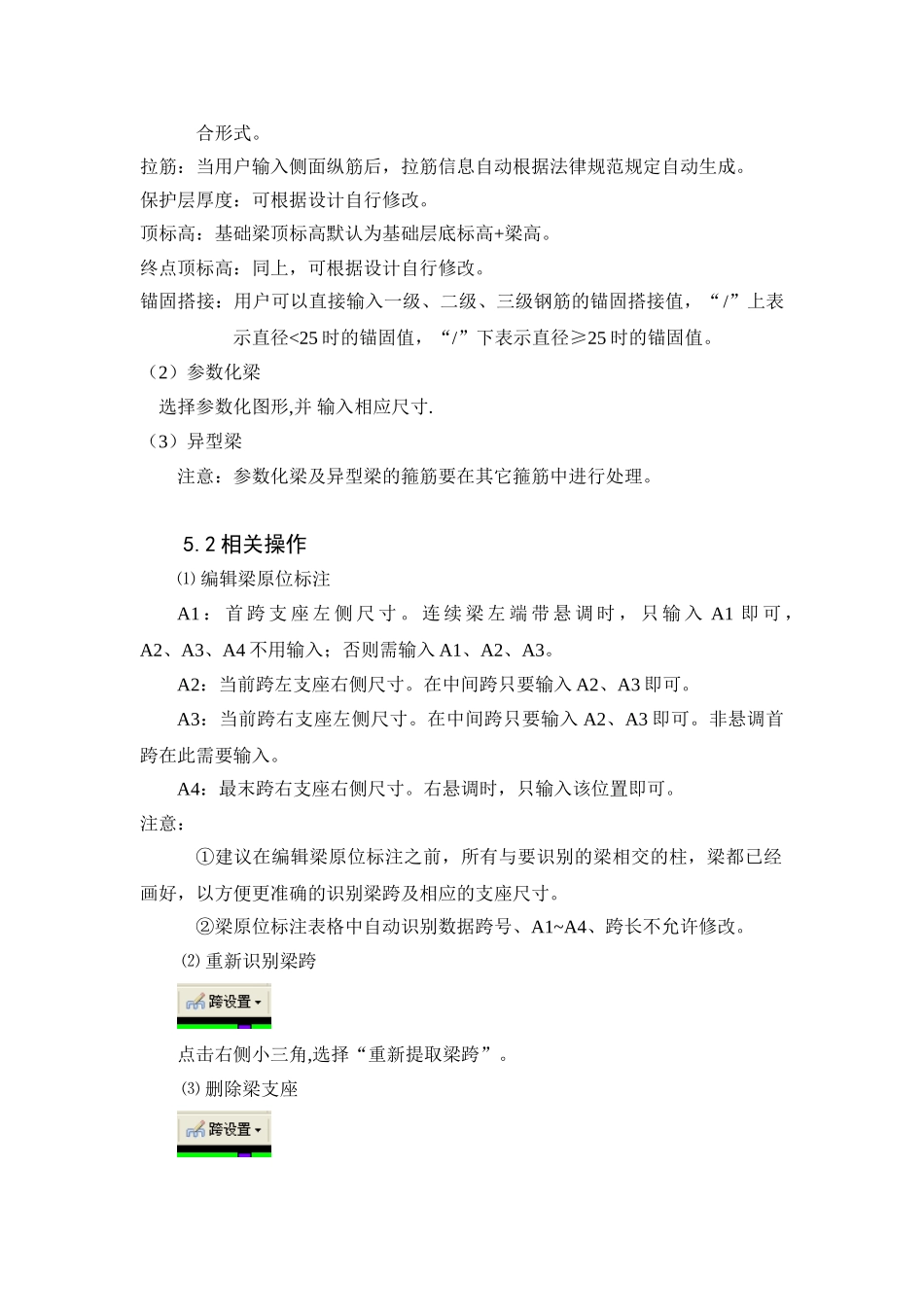

钢筋平法表示及软件应用系列课件㈡—— 基础梁（下）5 软件操作5.1 属性定义（1）矩形梁 如图：梁类别：包括基础主梁、基础次梁。跨数量：建议在此处不输入跨数，画图后提取梁跨，让软件自动识别跨数。下部通长筋：按前文中平法表示注写.上部通长筋：同上。箍筋：按前文中平法表示注写。肢数：直接输入 1~10 之间的整数或通过点击后面的三点按钮选择箍筋肢数的组合形式。拉筋：当用户输入侧面纵筋后，拉筋信息自动根据法律规范规定自动生成。保护层厚度：可根据设计自行修改。顶标高：基础梁顶标高默认为基础层底标高+梁高。终点顶标高：同上，可根据设计自行修改。锚固搭接：用户可以直接输入一级、二级、三级钢筋的锚固搭接值，“/”上表示直径<25 时的锚固值，“/”下表示直径≥25 时的锚固值。（2）参数化梁 选择参数化图形,并 输入相应尺寸.（3）异型梁注意：参数化梁及异型梁的箍筋要在其它箍筋中进行处理。5.2 相关操作⑴ 编辑梁原位标注A1 ： 首 跨 支 座 左 侧 尺 寸 。 连 续 梁 左 端 带 悬 调 时 ， 只 输 入 A1 即 可 ，A2、A3、A4 不用输入；否则需输入 A1、A2、A3。A2：当前跨左支座右侧尺寸。在中间跨只要输入 A2、A3 即可。A3：当前跨右支座左侧尺寸。在中间跨只要输入 A2、A3 即可。非悬调首跨在此需要输入。A4：最末跨右支座右侧尺寸。右悬调时，只输入该位置即可。注意：①建议在编辑梁原位标注之前，所有与要识别的梁相交的柱，梁都已经画好，以方便更准确的识别梁跨及相应的支座尺寸。②梁原位标注表格中自动识别数据跨号、A1~A4、跨长不允许修改。 ⑵ 重新识别梁跨 点击右侧小三角,选择“重新提取梁跨”。 ⑶ 删除梁支座点击右侧小三角,选择“删除梁支座”。 ⑷ 设置梁支座点击右侧小三角,选择“设置梁支座”。⑸ 编辑构件图元钢筋通过公式描述可以查看当前构件中某根钢筋的计算公式，但若修改了结果中的某个参数，则不再进行描述，显示为空。⑹ 应用到其它同名称梁 按提示栏的提示信息进行操作。⑺ 梁的原位标注技巧：跨之间的同位置切换，Shift+回车，可以在不同跨的相同位置进行跳转。 ⑻ 梁跨格式刷第一步：左键点击工具栏上的“梁跨格式刷”按钮，选中需要编辑的梁，继续选择需要复制的源跨。第二步：选择与源跨信息相同的目标跨。第三步：选择后单击鼠标右键结束。这样，源跨中的钢筋信息就快速复制到目标跨中了。 ⑼ 梁跨数据刷“数据刷”和“梁跨格式...
