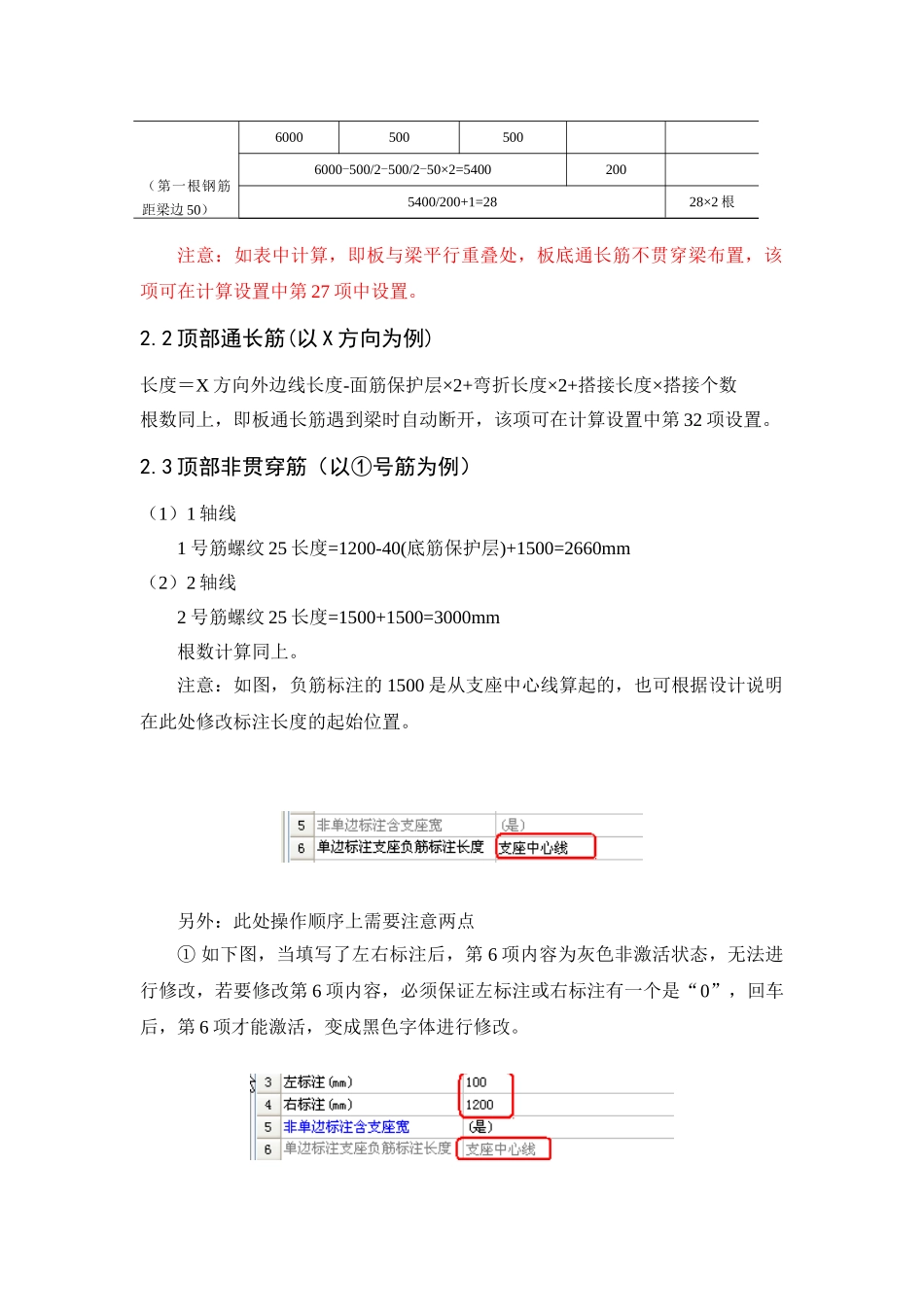

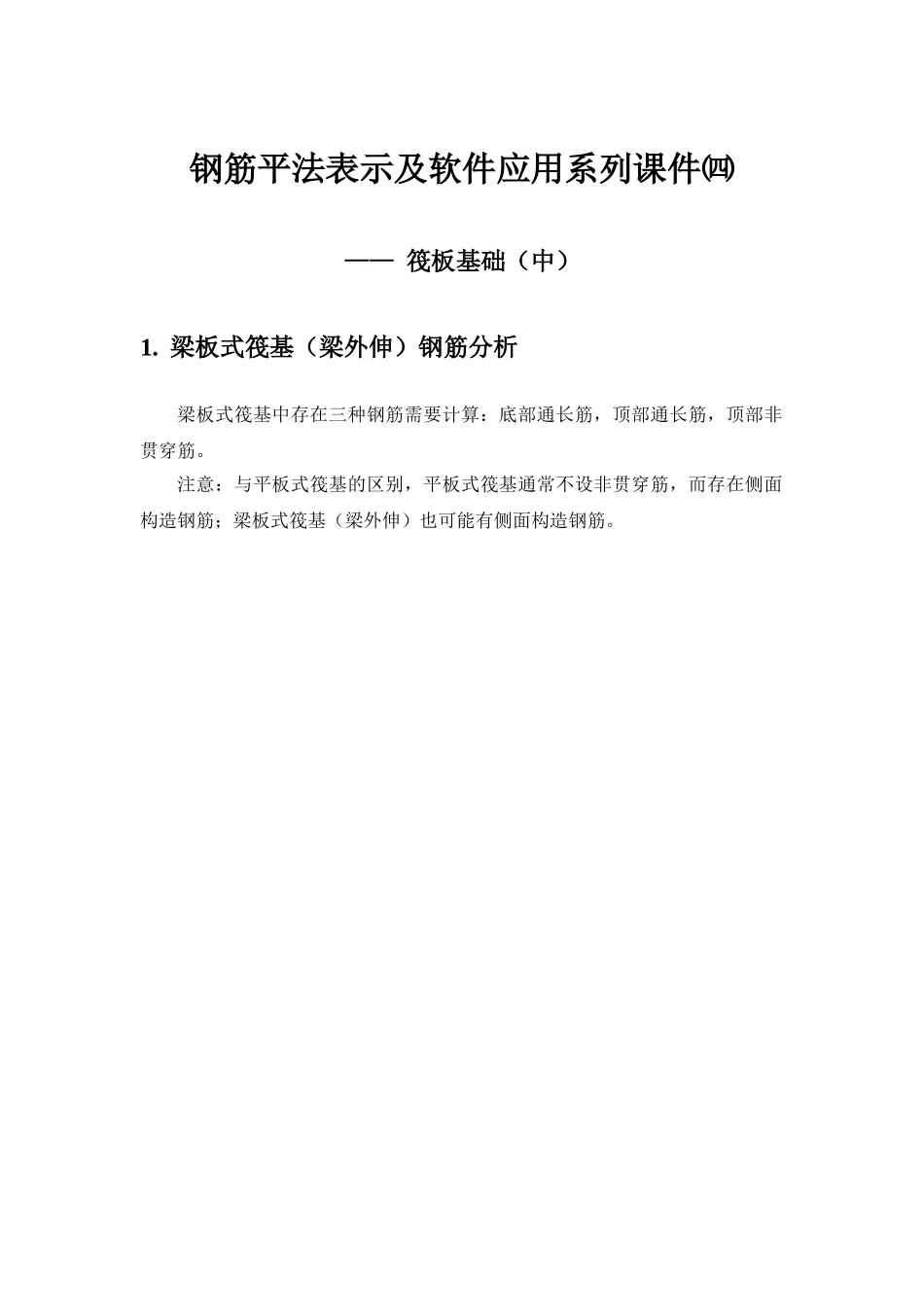

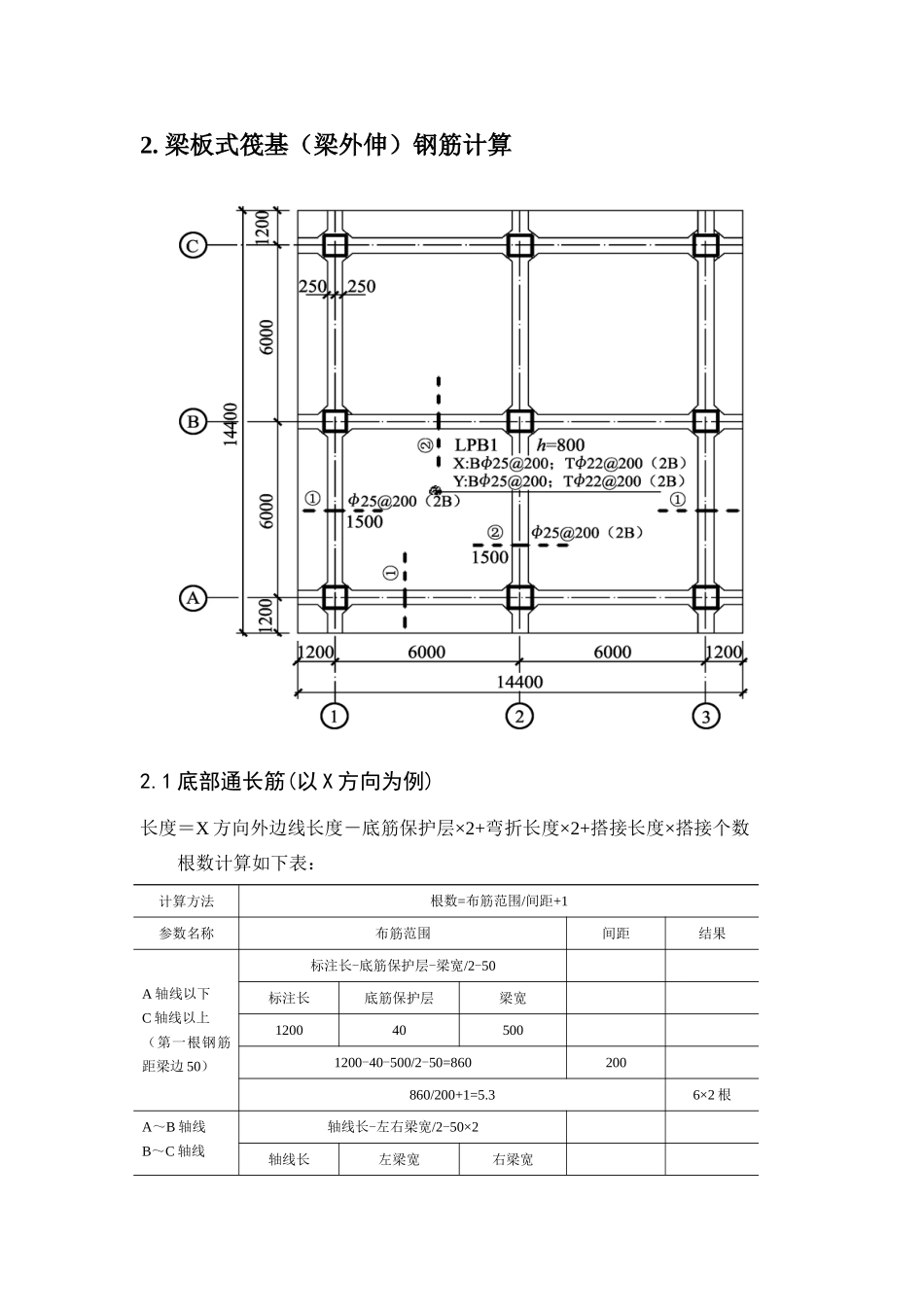

钢筋平法表示及软件应用系列课件㈣—— 筏板基础（中）1. 梁板式筏基（梁外伸）钢筋分析梁板式筏基中存在三种钢筋需要计算：底部通长筋，顶部通长筋，顶部非贯穿筋。注意：与平板式筏基的区别，平板式筏基通常不设非贯穿筋，而存在侧面构造钢筋；梁板式筏基（梁外伸）也可能有侧面构造钢筋。2. 梁板式筏基（梁外伸）钢筋计算2.1 底部通长筋(以 X 方向为例)长度＝X 方向外边线长度－底筋保护层×2+弯折长度×2+搭接长度×搭接个数根数计算如下表：计算方法根数=布筋范围/间距+1参数名称布筋范围间距结果A 轴线以下C 轴线以上（第一根钢筋距梁边 50）标注长-底筋保护层-梁宽/2-50标注长底筋保护层梁宽1200405001200-40-500/2-50=860200860/200+1=5.36×2 根A～B 轴线B～C 轴线轴线长-左右梁宽/2-50×2轴线长左梁宽右梁宽（第一根钢筋距梁边 50）60005005006000-500/2-500/2-50×2=54002005400/200+1=2828×2 根注意：如表中计算，即板与梁平行重叠处，板底通长筋不贯穿梁布置，该项可在计算设置中第 27 项中设置。2.2 顶部通长筋(以 X 方向为例)长度＝X 方向外边线长度-面筋保护层×2+弯折长度×2+搭接长度×搭接个数根数同上，即板通长筋遇到梁时自动断开，该项可在计算设置中第 32 项设置。2.3 顶部非贯穿筋（以①号筋为例）（1）1 轴线1 号筋螺纹 25 长度=1200-40(底筋保护层)+1500=2660mm（2）2 轴线2 号筋螺纹 25 长度=1500+1500=3000mm根数计算同上。注意：如图，负筋标注的 1500 是从支座中心线算起的，也可根据设计说明在此处修改标注长度的起始位置。另外：此处操作顺序上需要注意两点① 如下图，当填写了左右标注后，第 6 项内容为灰色非激活状态，无法进行修改，若要修改第 6 项内容，必须保证左标注或右标注有一个是“0”，回车后，第 6 项才能激活，变成黑色字体进行修改。 ② 注意，左右标注不能同时为“0”。3．软件操作软件操作同《系列课件㈢——筏板基础（上）》。
