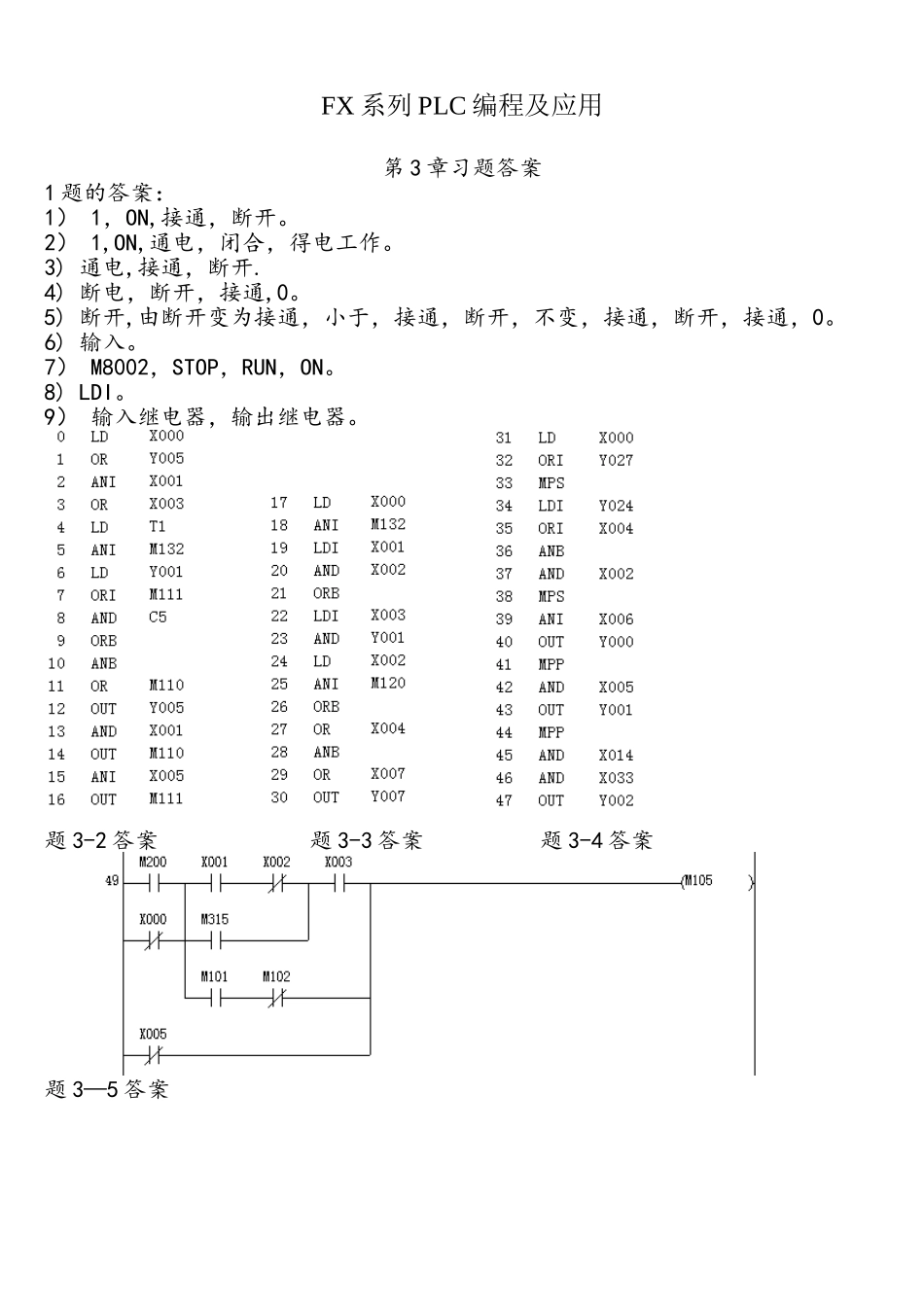

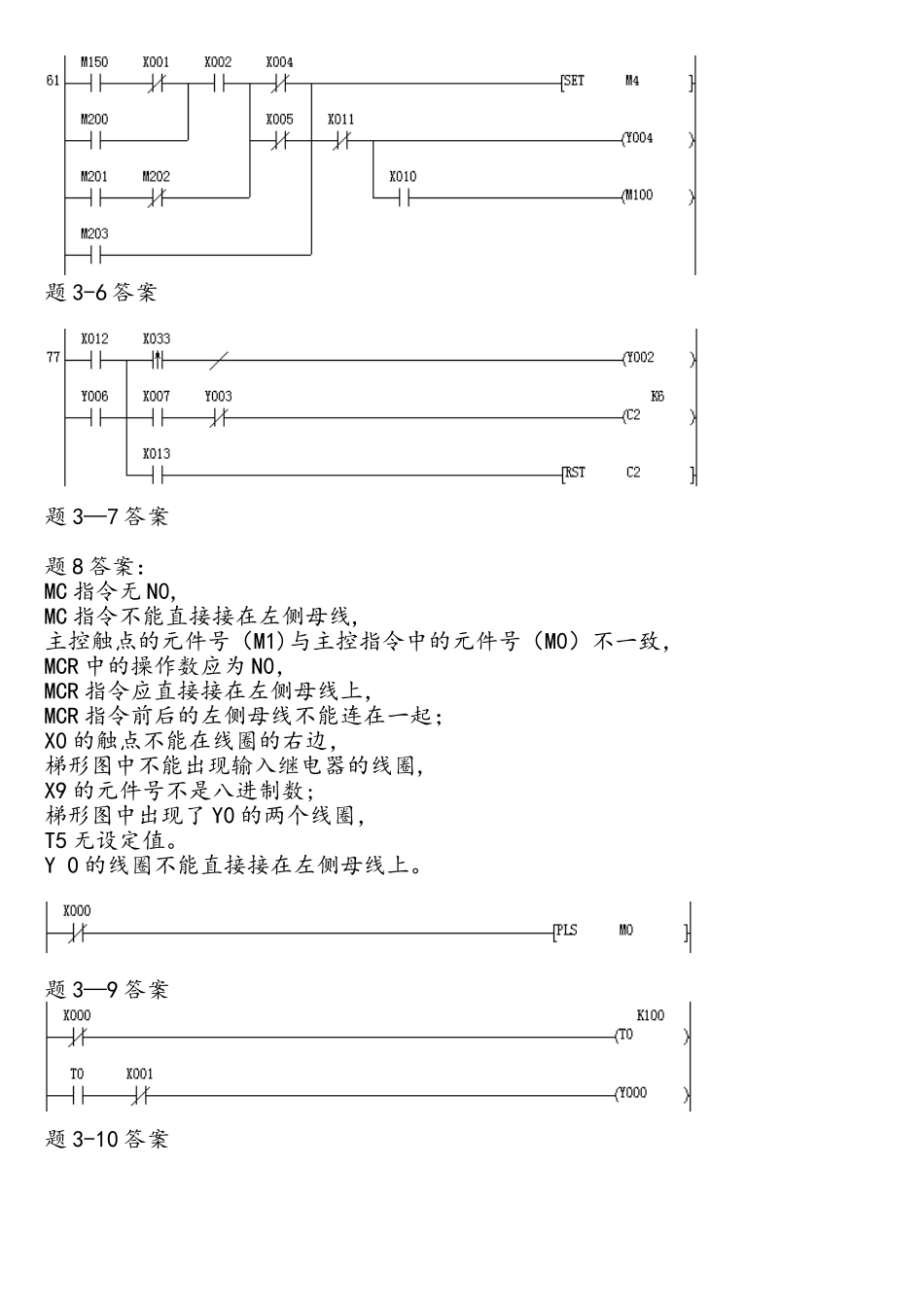

FX 系列 PLC 编程及应用第 3 章习题答案1 题的答案：1） 1，ON,接通，断开。2） 1,ON,通电，闭合，得电工作。3) 通电,接通，断开.4) 断电，断开，接通,0。5) 断开,由断开变为接通，小于，接通，断开，不变，接通，断开，接通，0。6) 输入。7） M8002，STOP，RUN，ON。8) LDI。9） 输入继电器，输出继电器。 题 3-2 答案 题 3-3 答案 题 3-4 答案 题 3—5 答案题 3-6 答案题 3—7 答案题 8 答案： MC 指令无 N0,MC 指令不能直接接在左侧母线,主控触点的元件号（M1)与主控指令中的元件号（M0）不一致，MCR 中的操作数应为 N0，MCR 指令应直接接在左侧母线上，MCR 指令前后的左侧母线不能连在一起；X0 的触点不能在线圈的右边，梯形图中不能出现输入继电器的线圈,X9 的元件号不是八进制数;梯形图中出现了 Y0 的两个线圈，T5 无设定值。Y 0 的线圈不能直接接在左侧母线上。题 3—9 答案题 3-10 答案题 3—11 答案题 3-12 答案第 4 章习题答案4—1 题1）源，目标，变址2)D2，D33）的上升沿，将（D0，D1)4）D18，X205）X10，X17,26)二进制数，十六进制数7）4，0000，10018）H4185,16773，1011 1110 0111 10119）418510）3211）均为 112)二，十13）P6314)满足，指针 P115）相反16）FEND17）SRET,IRET18）T192，T19919)520）I20121）8022）X523）两倍4—2 题：每 10s 将 Y0 的状态翻转一次。题 4-3 答案题 4—4 答案题 4-6 答案题 4-7 答案题 4-8 答案题 4-9 答案题 4-10 答案题 4-11 答案题 4-12 答案题 4-13 答案题 4—14 答案题 4-15 答案题 4—19 答案题 4—20 答案4-21 题 LD<= D5K500CJ P1LDM8000RST M0CJP2P1SET M0P2题 4—23 答案题 4-24 答案题 4-25 答案LD X0TRDD0LD>=D3K20//大于等于 20 点OR= D1K5//大于等于 5 月AND〈 D1K11//小于 11 月LD〉= D3K19//大于等于 19 点OR〈D3K7//或小于 7 点LD〉= D1K11//大于等于 11 月OR
