FX系列可编程控制器的基本指令VIP专享

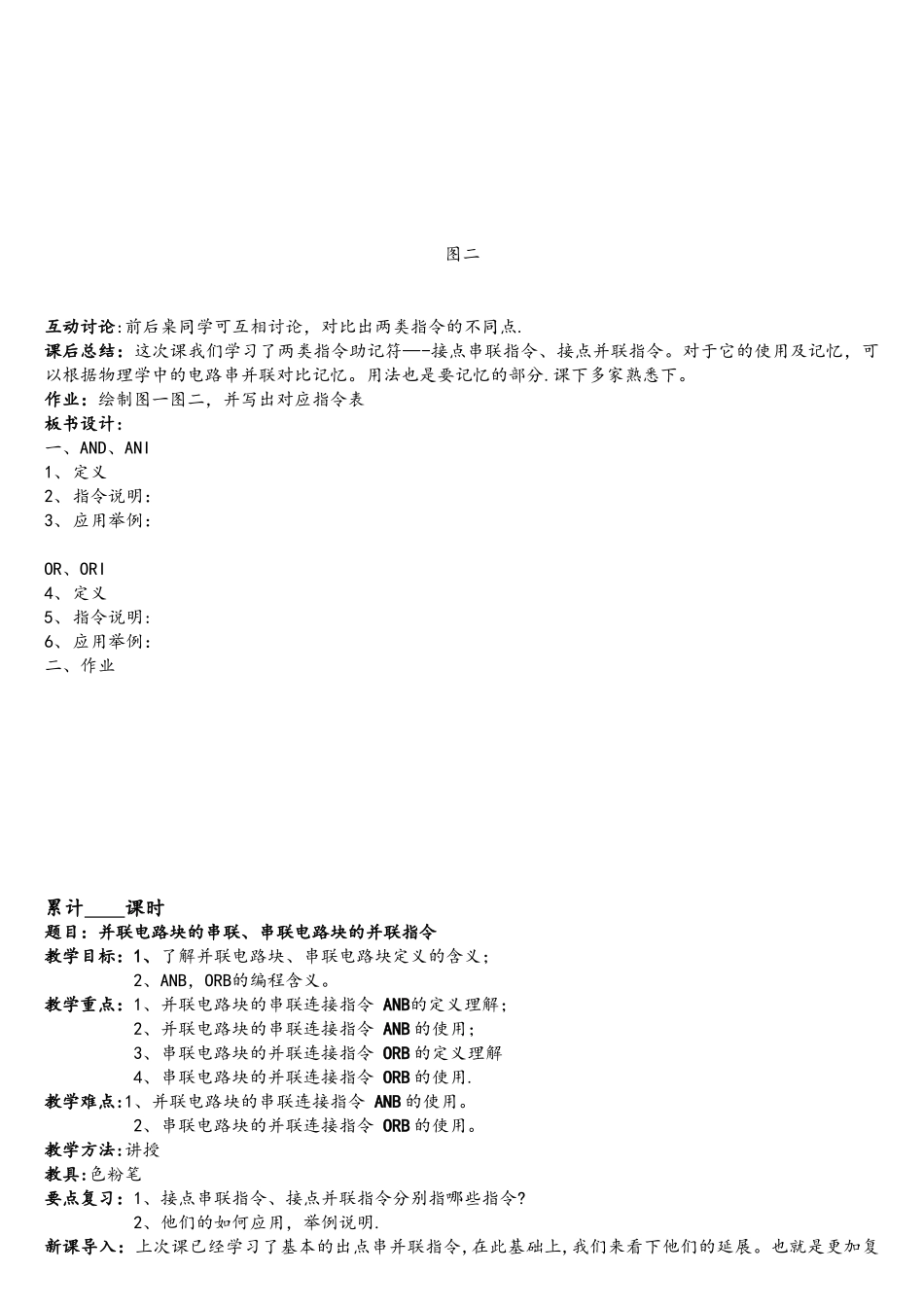

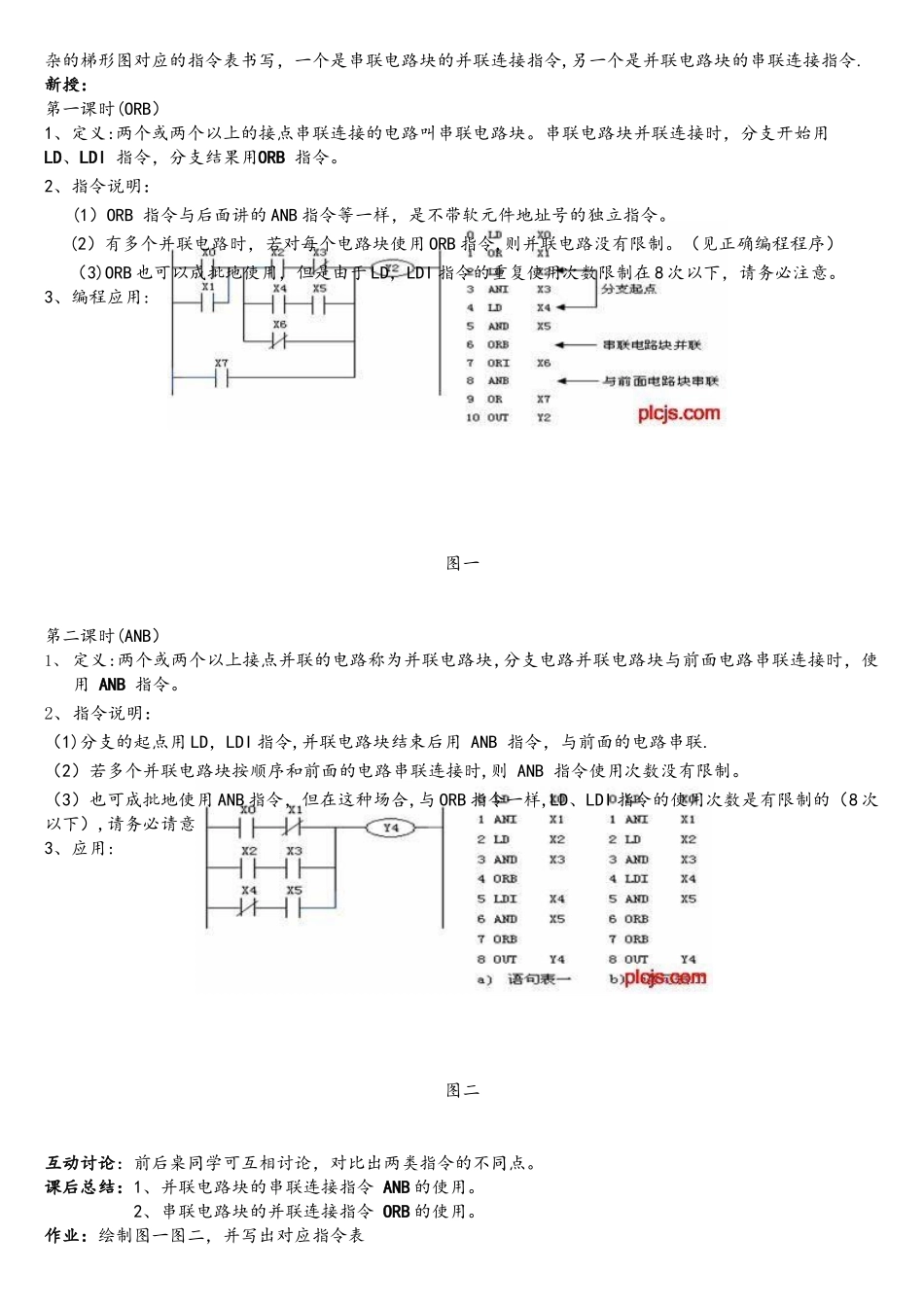

FX 系列可编程控制器的基本指令累计 课时题目:接点串联、并联指令教学目标：了解串并联指令的含义及使用方法,编程方法.教学重点:1、接点串联指令 AND、ANI 的定义理解；2、接点串联指令 AND、ANI 的使用；3、接点并联指令 OR、ORI 的定义理解4、接点并联指令 OR、ORI 的使用.教学难点:1、接点串联指令 AND、ANI 的使用。 2、接点并联指令 OR、ORI 的使用。教学方法：讲授教具:色粉笔要点复习：LD、LDI、OUT 代表什么？如何使用,请举例.新课导入：接点串联指令类似于我们物理学中的电路串联,接点并联指令类似于我们物理学中的电路并联，学习中可以对比记忆，这次课我们一起来看下到底什么是接点串联指令另，如何应用它！新授:第一课时（AND、ANI）1、定义：（1）AND， 与指令。用于单个常开接点的串联。（2）ANI,与非指令.用于单个常闭接点的串联。2、指令说明:（1）用AND，ANI指令可进行1个触点的串联连接。串联触点的数量不受限制,该指令可多次使用. （2）OUT 指令后,通过触点对其他线圈使用 OUT 指令,称之为纵接输出。这种纵接输出，假如顺序不错，可多次重复。（3）串联触点数和纵接输出次数不受限制，但使用图形编程设备和打印机则有限制。（4）建议尽量做到 1 行不超过 10 个触点和 1 个级圈，总共不要超过 24 行.3、编程应用：图一第二课时（OR、ORI）1、定义：（1）OR，或指令。用于单个常开接点的并联.(2)ORI， 或非指令。用于单个常闭接点的并联。2、指令说明：（1)OR、ORI 用作 1 个触点的并联连接指令。 （2)OR，ORI 是从该指令的步开始，与前面的 LD，LDI 指令步,进行并联连接。并联连接的次数不受限制,但使用图形编程设备和打印机时受限制（24 行以下).3、应用:图二互动讨论:前后桌同学可互相讨论，对比出两类指令的不同点.课后总结：这次课我们学习了两类指令助记符—-接点串联指令、接点并联指令。对于它的使用及记忆，可以根据物理学中的电路串并联对比记忆。用法也是要记忆的部分.课下多家熟悉下。作业：绘制图一图二，并写出对应指令表板书设计:一、AND、ANI1、定义2、指令说明：3、应用举例：OR、ORI4、定义5、指令说明:6、应用举例：二、作业累计 课时题目：并联电路块的串联、串联电路块的并联指令教学目标：1、了解并联电路块、串联电路块定义的含义； 2、ANB，ORB的编程含义。教学重点：1、并联电路块的串联连接指令 ANB的定义理解；2、并联电路块的串联连接指令 ANB 的使用；3...
