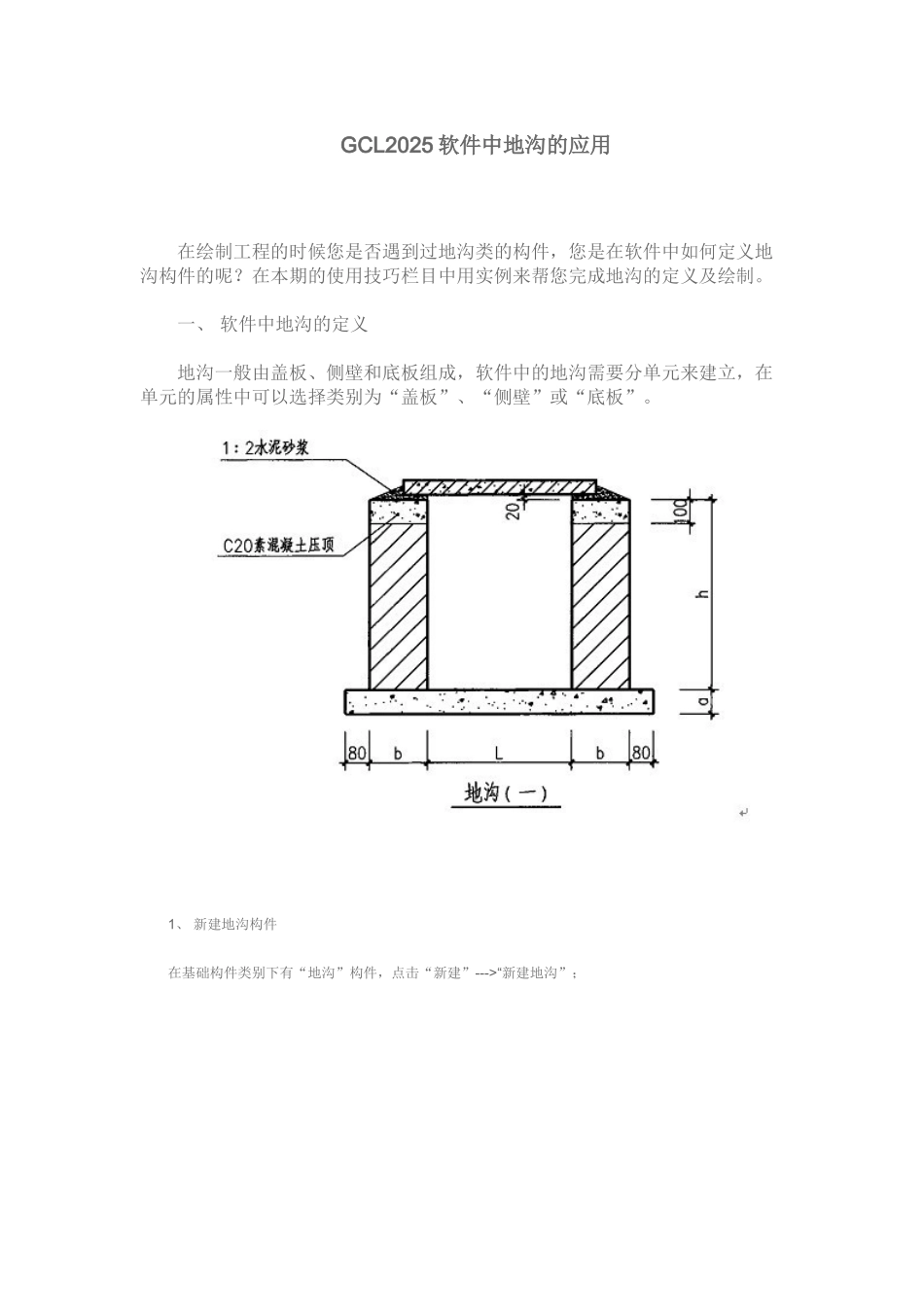

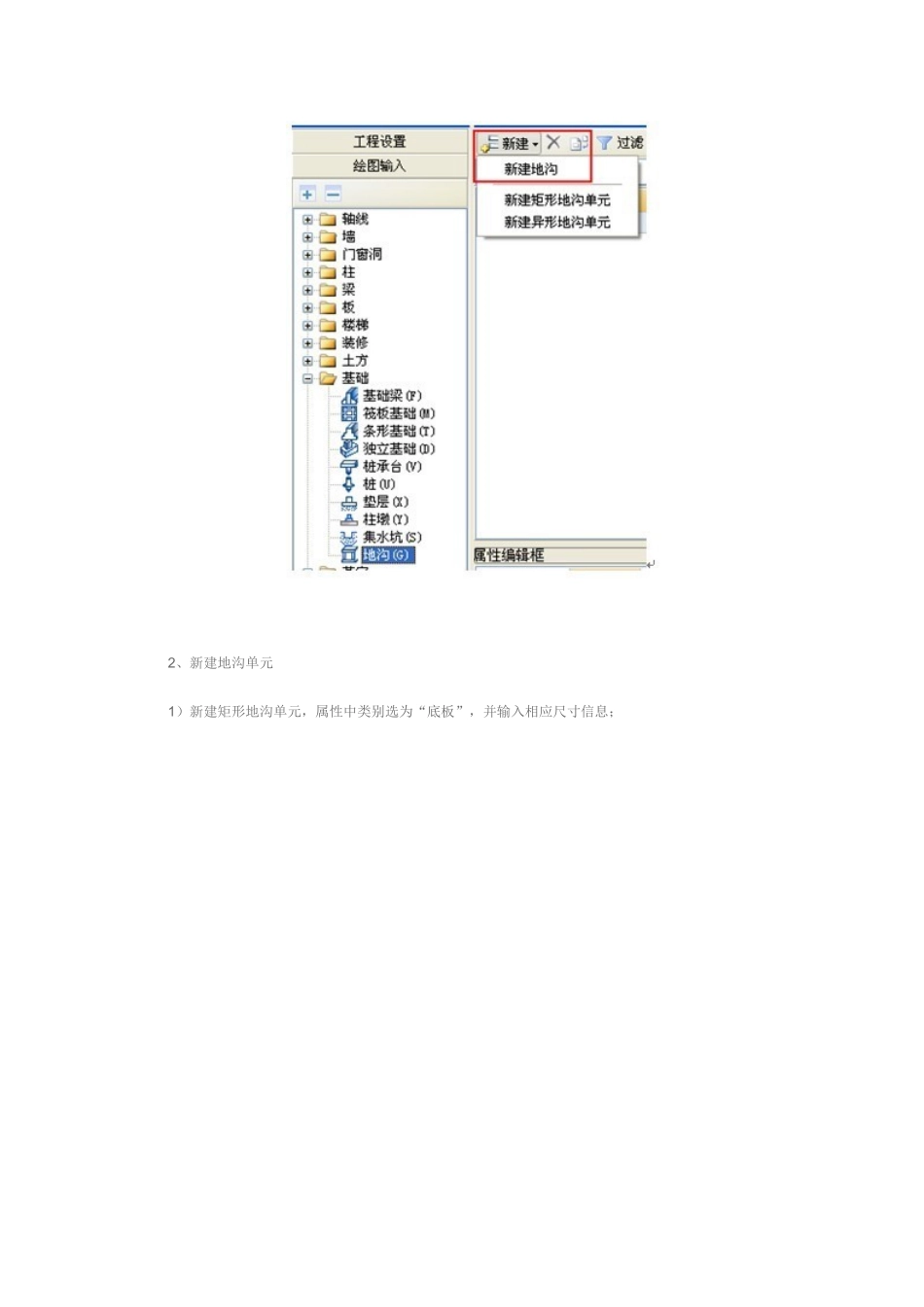

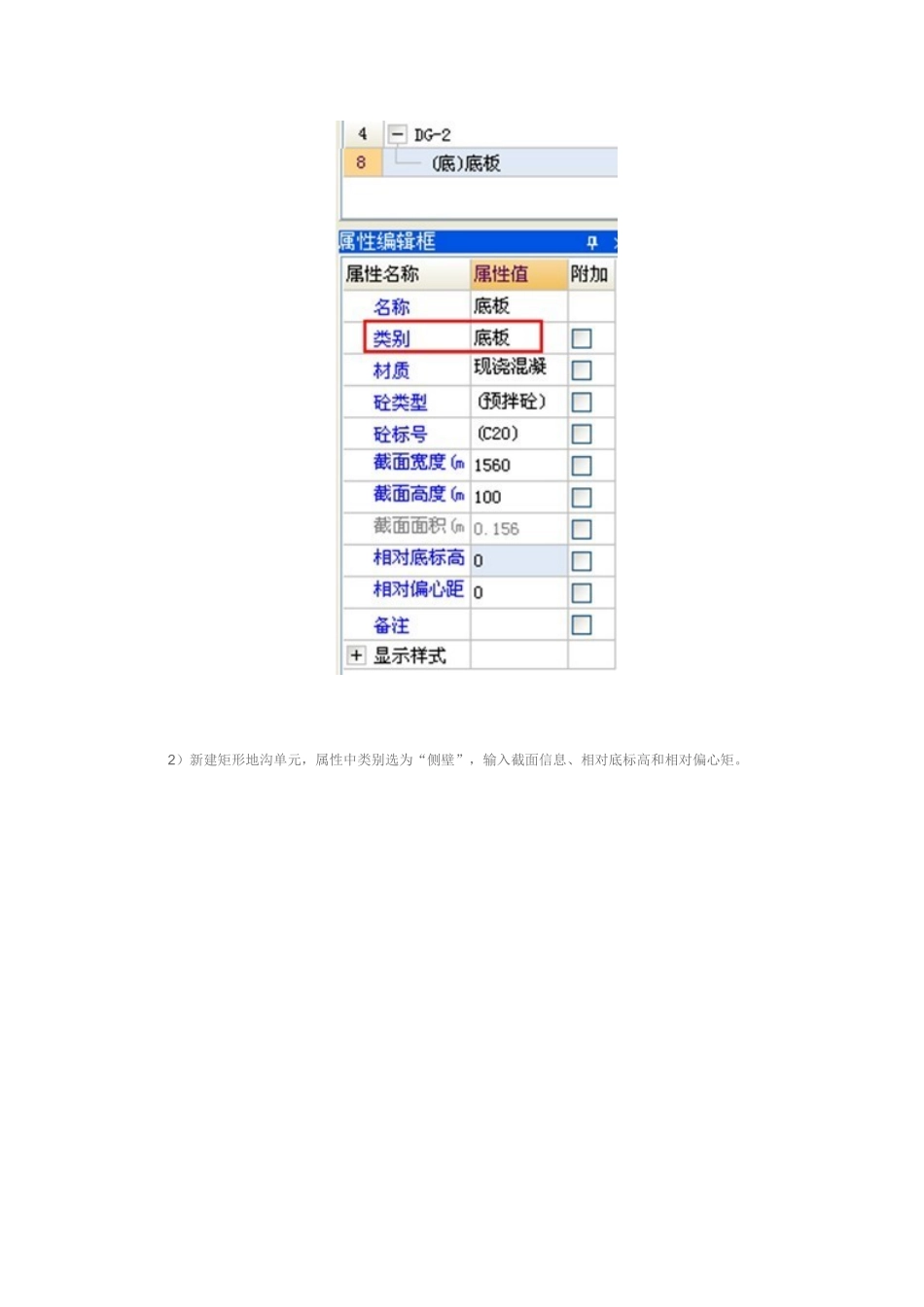

GCL2025 软件中地沟的应用 在绘制工程的时候您是否遇到过地沟类的构件，您是在软件中如何定义地沟构件的呢？在本期的使用技巧栏目中用实例来帮您完成地沟的定义及绘制。 一、 软件中地沟的定义 地沟一般由盖板、侧壁和底板组成，软件中的地沟需要分单元来建立，在单元的属性中可以选择类别为“盖板”、“侧壁”或“底板”。 1、 新建地沟构件 在基础构件类别下有“地沟”构件，点击“新建”--->“新建地沟”； 2、新建地沟单元 1）新建矩形地沟单元，属性中类别选为“底板”，并输入相应尺寸信息； 2）新建矩形地沟单元，属性中类别选为“侧壁”，输入截面信息、相对底标高和相对偏心矩。 这里需要解释下什么是“相对底标高”和“相对偏心矩”，相对底标高是以地沟构件整体底面为基准的单元相对底标高。第一个单元我们定义的是盖板，厚度为 100mm，所以单元二“侧壁-右”的相对底标高为 0.1. 相对偏心距：以地沟整体的中心线为参照，左边为负值，右边为下值。上图中侧壁的相对偏心距为600，即此侧壁为地沟右侧的侧壁，距地沟中心线为 600。 3）新建矩形地沟单元，类别选择“侧壁”，相对底标高仍然是 0.1，相对偏心距为-600，即为地沟的左侧壁。 4）新建矩形地沟单元，类别选择“盖板”，相对底标高为“底板厚+侧壁高”，即为 1.3。 2、 绘制地沟图元 利用直线、点加长度、弧线绘制等方法将地沟绘制到图形中即可。 二、 实例工程地沟演示 如下图所示的地沟，地沟靠墙，没有底板，且地沟侧壁为异形。在软件中需要建立两个地沟单元，一个异形地沟单元，用来绘制异形的侧壁，一个矩形地沟单元，用来绘制盖板。 1） 新建地沟---新建异形地沟单元； 2） 定义网格并绘制侧壁的截面； 3） 将属性中的类别改为“侧壁”、相对偏心距改为“720”，即侧壁在右侧； 4） 新建矩形地沟单元，属性信息如下图所示； （其中：盖板的相对底标高是 1.2，即侧壁的高度） 5） 绘制地沟 三、 地沟的计算 软件在计算地沟时是按各单元计算的，根据各单元的属性可以计算出体积、模板面积和抹灰面积工程量，在套做法时选择合适的工程量表达式即可。 （注：GCL2025 软件和 GCL2025 软件地沟的定义和绘制方法是相同的。）
