GIS+无人机+BIM在排水PPP项目的应用VIP专享

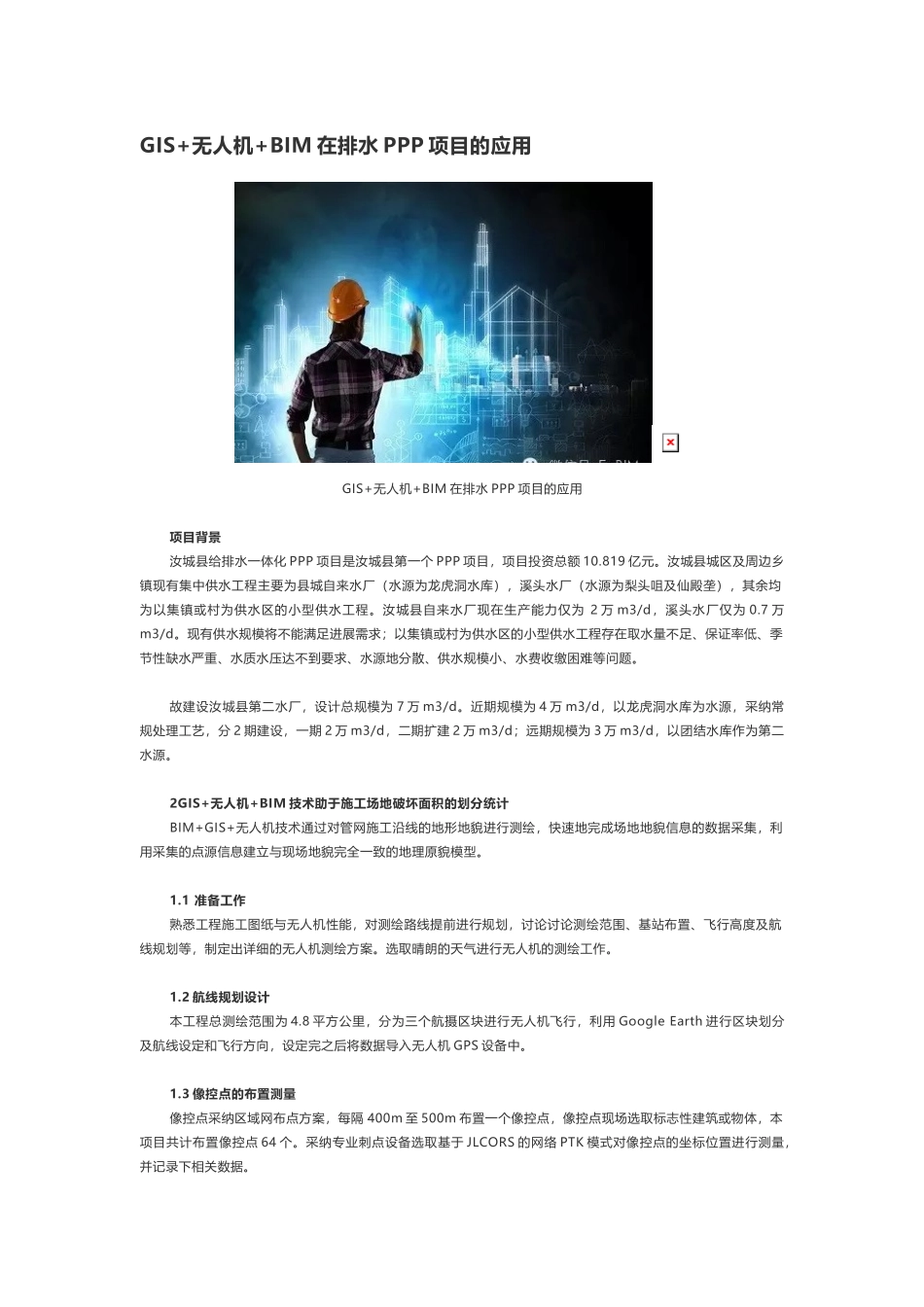

GIS+无人机+BIM 在排水 PPP 项目的应用GIS+无人机+BIM 在排水 PPP 项目的应用项目背景汝城县给排水一体化 PPP 项目是汝城县第一个 PPP 项目，项目投资总额 10.819 亿元。汝城县城区及周边乡镇现有集中供水工程主要为县城自来水厂（水源为龙虎洞水库），溪头水厂（水源为梨头咀及仙殿垄），其余均为以集镇或村为供水区的小型供水工程。汝城县自来水厂现在生产能力仅为 2 万 m3/d，溪头水厂仅为 0.7 万m3/d。现有供水规模将不能满足进展需求；以集镇或村为供水区的小型供水工程存在取水量不足、保证率低、季节性缺水严重、水质水压达不到要求、水源地分散、供水规模小、水费收缴困难等问题。故建设汝城县第二水厂，设计总规模为 7 万 m3/d。近期规模为 4 万 m3/d，以龙虎洞水库为水源，采纳常规处理工艺，分 2 期建设，一期 2 万 m3/d，二期扩建 2 万 m3/d；远期规模为 3 万 m3/d，以团结水库作为第二水源。2GIS+无人机+BIM 技术助于施工场地破坏面积的划分统计BIM+GIS+无人机技术通过对管网施工沿线的地形地貌进行测绘，快速地完成场地地貌信息的数据采集，利用采集的点源信息建立与现场地貌完全一致的地理原貌模型。1.1 准备工作熟悉工程施工图纸与无人机性能，对测绘路线提前进行规划，讨论讨论测绘范围、基站布置、飞行高度及航线规划等，制定出详细的无人机测绘方案。选取晴朗的天气进行无人机的测绘工作。1.2 航线规划设计本工程总测绘范围为 4.8 平方公里，分为三个航摄区块进行无人机飞行，利用 Google Earth 进行区块划分及航线设定和飞行方向，设定完之后将数据导入无人机 GPS 设备中。1.3 像控点的布置测量像控点采纳区域网布点方案，每隔 400m 至 500m 布置一个像控点，像控点现场选取标志性建筑或物体，本项目共计布置像控点 64 个。采纳专业刺点设备选取基于 JLCORS 的网络 PTK 模式对像控点的坐标位置进行测量，并记录下相关数据。1.4 影像数据采集本项目测绘采纳天狼星无人机作为航摄系统的飞行承载平台，飞行高度 300m，无人机冀展 163cm，长度120cm，起飞重量 2.7kg，最大载荷时，飞行最大时长为 55 分钟，巡航速度 65km/h，航摄仪采纳单相机 3600万像素的摄影传感器，测量精度可达到 1.6cm。1.5 多影像数据密集匹配，导出三维成果利用 EV-Modeling 软件自动建模系统加载航摄影像数据，设定像控点的坐标及高程后，利用空三加密技术 ，恢复地物间的空间位置关...
