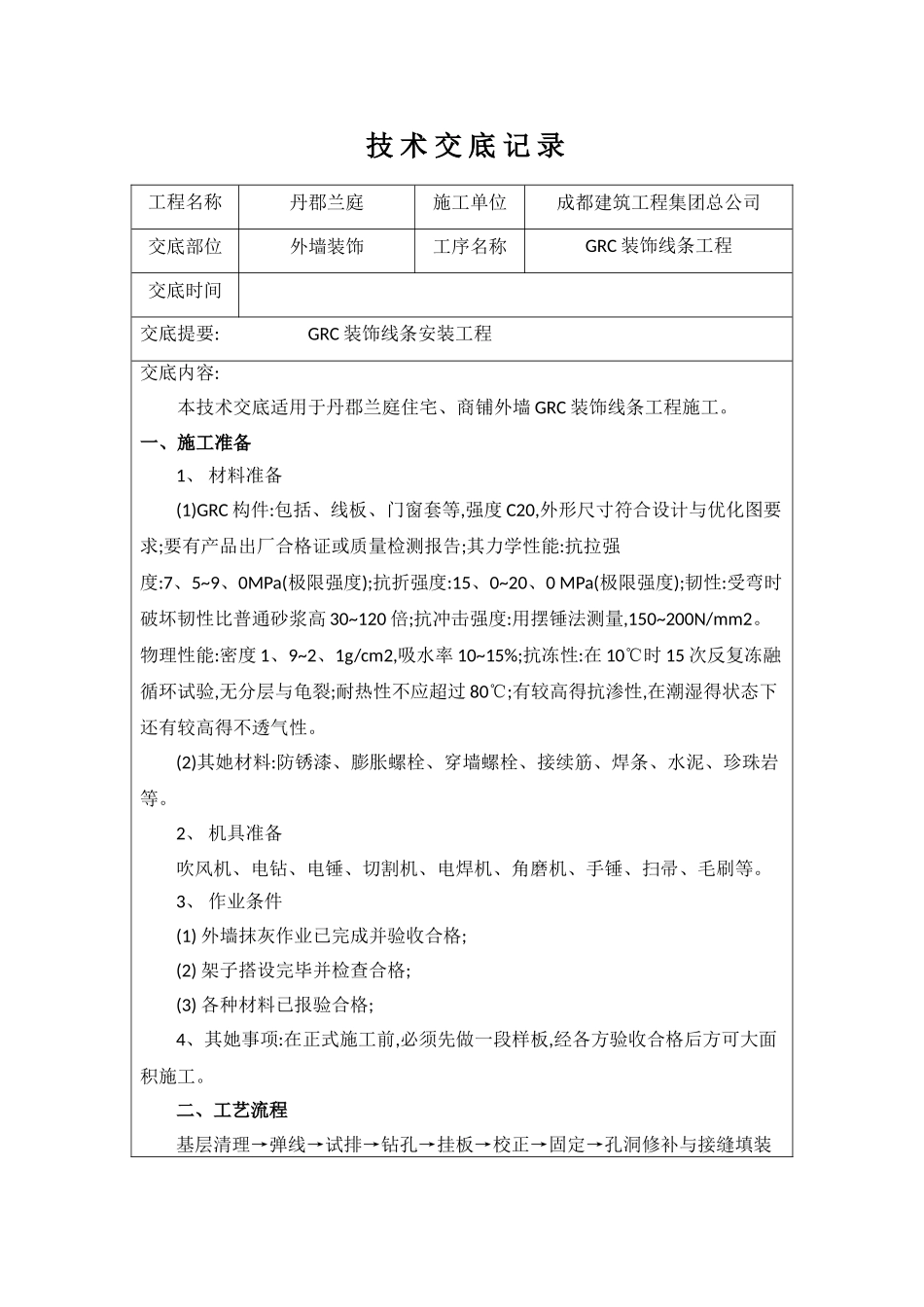

技 术 交 底 记 录工程名称丹郡兰庭施工单位成都建筑工程集团总公司交底部位外墙装饰工序名称GRC 装饰线条工程交底时间交底提要: GRC 装饰线条安装工程交底内容: 本技术交底适用于丹郡兰庭住宅、商铺外墙 GRC 装饰线条工程施工。 一、施工准备1、 材料准备 (1)GRC 构件:包括、线板、门窗套等,强度 C20,外形尺寸符合设计与优化图要求;要有产品出厂合格证或质量检测报告;其力学性能:抗拉强度:7、5~9、0MPa(极限强度);抗折强度:15、0~20、0 MPa(极限强度);韧性:受弯时破坏韧性比普通砂浆高 30~120 倍;抗冲击强度:用摆锤法测量,150~200N/mm2。物理性能:密度 1、9~2、1g/cm2,吸水率 10~15%;抗冻性:在 10℃时 15 次反复冻融循环试验,无分层与龟裂;耐热性不应超过 80℃;有较高得抗渗性,在潮湿得状态下还有较高得不透气性。 (2)其她材料:防锈漆、膨胀螺栓、穿墙螺栓、接续筋、焊条、水泥、珍珠岩等。 2、 机具准备 吹风机、电钻、电锤、切割机、电焊机、角磨机、手锤、扫帚、毛刷等。3、 作业条件 (1) 外墙抹灰作业已完成并验收合格; (2) 架子搭设完毕并检查合格; (3) 各种材料已报验合格; 4、其她事项:在正式施工前,必须先做一段样板,经各方验收合格后方可大面积施工。二、工艺流程 基层清理→弹线→试排→钻孔→挂板→校正→固定→孔洞修补与接缝填装→清理→密封膏→刷防水涂料。 三、安装施工: 1、施工材料:除 GRC 制品外,膨胀螺栓、水泥砂浆、丙烯酸型胶粘剂、密封胶、防锈漆、焊条等,施工制作得配套材料。 2、施工机具:切割机、钻机、电焊机、水准仪、卷尺、墨线盒、角尺、直尺、塞尺、麻线、手锯、锯条、抹子、灰刀、壁纸刀、剪刀、扫帚、托线板、2m 靠尺、电动搅拌器、钢丝刷、砂纸等。 3、由于构件系场外加工预制,所以,必须保证进场构件得质量。依据构件加工企业标准,按外观与尺寸偏差进行现场检验。且进场构件须有出场合格证书,严禁使用不合格得构件 4、构件安装前应对建筑物连接结构表面进行处理,清除混凝土基层得污垢、砂浆块、垃圾等附着物,局部若有突出地方,应作凿除处理。检查基层得质量就是否符合要求,保证其平整、坚实。 5、构件表面有缺棱掉角等轻微缺陷时,安装前应采纳膨胀水泥砂浆料进行修补。 6、安装前应弹出水平、垂直与构件中心控制线。必须做到横平竖直。 7、安装线条宜采纳 M10 膨胀镙栓或采纳 Ф10 钢筋植筋固定,如采纳膨胀镙栓时,镙栓入墙有效长度不小于 100mm;如采纳...
