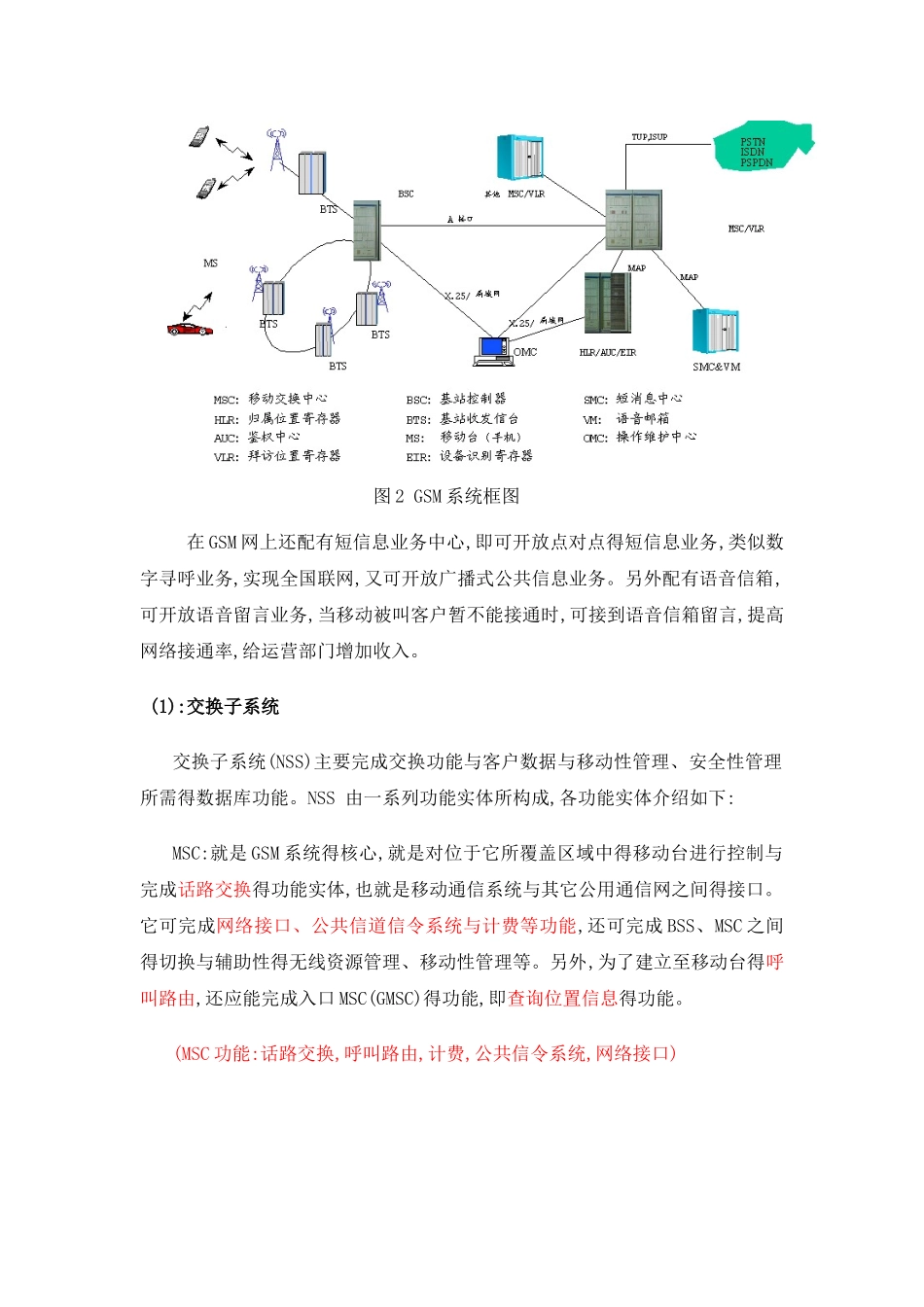

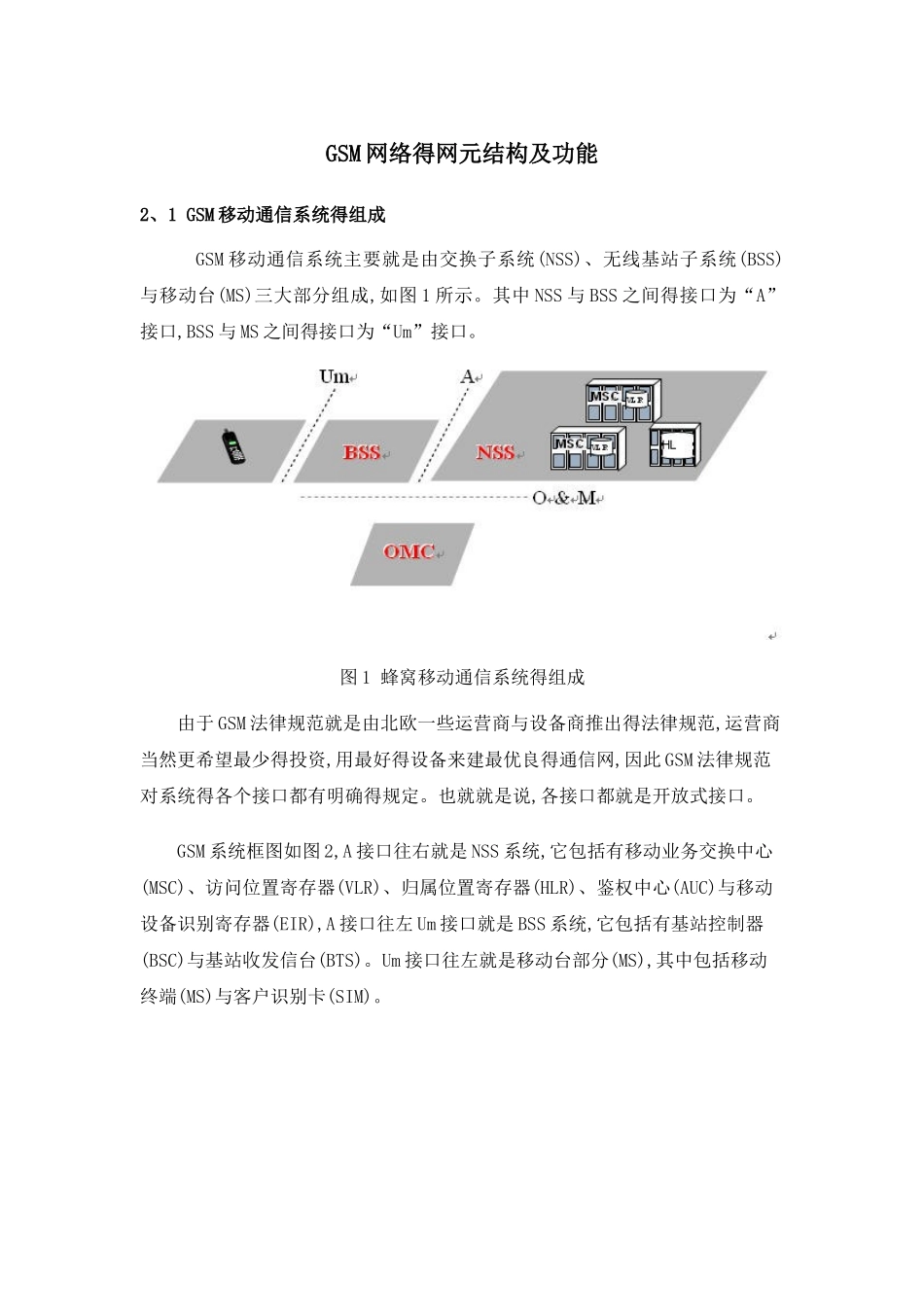

GSM 网络得网元结构及功能2、1 GSM 移动通信系统得组成 GSM 移动通信系统主要就是由交换子系统(NSS)、无线基站子系统(BSS)与移动台(MS)三大部分组成,如图 1 所示。其中 NSS 与 BSS 之间得接口为“A”接口,BSS 与 MS 之间得接口为“Um”接口。 图 1 蜂窝移动通信系统得组成 由于 GSM 法律规范就是由北欧一些运营商与设备商推出得法律规范,运营商当然更希望最少得投资,用最好得设备来建最优良得通信网,因此 GSM 法律规范对系统得各个接口都有明确得规定。也就就是说,各接口都就是开放式接口。 GSM 系统框图如图 2,A 接口往右就是 NSS 系统,它包括有移动业务交换中心(MSC)、访问位置寄存器(VLR)、归属位置寄存器(HLR)、鉴权中心(AUC)与移动设备识别寄存器(EIR),A 接口往左 Um 接口就是 BSS 系统,它包括有基站控制器(BSC)与基站收发信台(BTS)。Um 接口往左就是移动台部分(MS),其中包括移动终端(MS)与客户识别卡(SIM)。 图 2 GSM 系统框图 在 GSM 网上还配有短信息业务中心,即可开放点对点得短信息业务,类似数字寻呼业务,实现全国联网,又可开放广播式公共信息业务。另外配有语音信箱,可开放语音留言业务,当移动被叫客户暂不能接通时,可接到语音信箱留言,提高网络接通率,给运营部门增加收入。 (1):交换子系统 交换子系统(NSS)主要完成交换功能与客户数据与移动性管理、安全性管理所需得数据库功能。NSS 由一系列功能实体所构成,各功能实体介绍如下: MSC:就是 GSM 系统得核心,就是对位于它所覆盖区域中得移动台进行控制与完成话路交换得功能实体,也就是移动通信系统与其它公用通信网之间得接口。它可完成网络接口、公共信道信令系统与计费等功能,还可完成 BSS、MSC 之间得切换与辅助性得无线资源管理、移动性管理等。另外,为了建立至移动台得呼叫路由,还应能完成入口 MSC(GMSC)得功能,即查询位置信息得功能。 (MSC 功能:话路交换,呼叫路由,计费,公共信令系统,网络接口)VLR:就是一个数据库,就是存储 MSC 为了处理所管辖区域中 MS(统称访问客户)得来话、去话呼叫所需检索得信息,例如客户得号码,所处位置区域得识别,向客户提供得服务等参数。 HLR:也就是一个数据库,就是存储管理部门用于移动客户管理得数据。每个移动客户都应在其归属位置寄存器(HLR)注册登记,它主要存储两类信息:一就是有关客户得参数;二就是有关客户目前所处位置得信息,以便建立至移动台得呼叫路由,例如 MSC、VLR 地址等。 (VL...
