h型钢多层悬挑大跨度钢结构综合施工技术

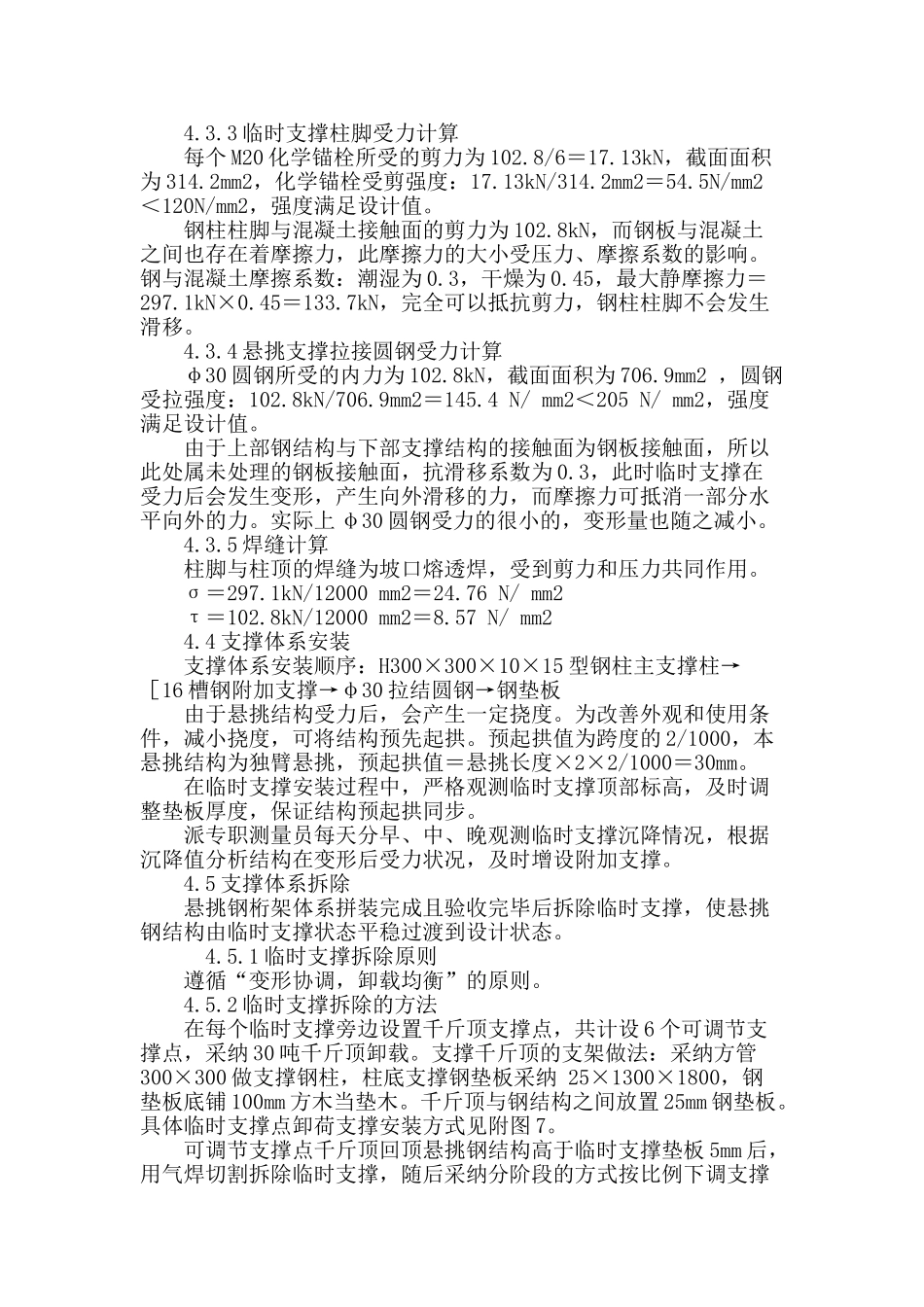

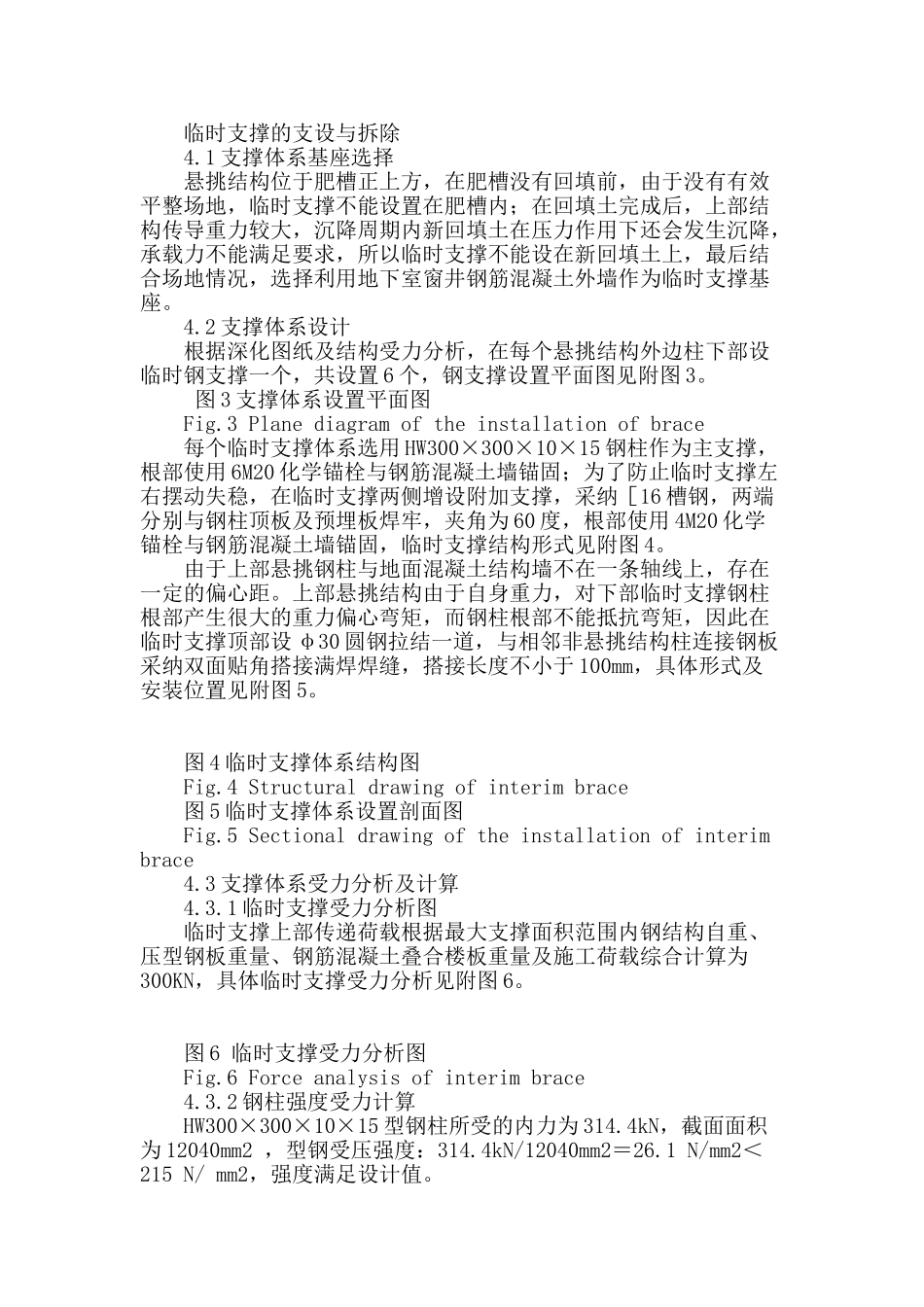

H 型钢多层悬挑大跨度钢结构综合施工技术H 型钢多层悬挑大跨度钢结构综合施工技术 [摘要]结合北京大学微电子大厦工程，介绍与悬挑大跨度钢结构施工相关的钢结构加工、临时支撑、悬挑钢结构安装、悬挑钢结构卸载、悬挑结构部分混凝土楼板浇筑等相关的综合施工技术。 [关键词]钢结构；H 型钢；多层悬挑大跨度；综合施工技术 中图分类号：TU74 文献标识码：A 文章编号： 北京大学微电子大厦工程总建筑面积 16922.7?，地下二层，地上主体部位五层，悬挑部位四层，建筑高度 18m；地下为钢筋混凝土劲性结构，地上为纯钢结构，总用钢量约 1800 吨，建成后将作为教学楼及科研楼所使用。 本工程主要采纳箱型柱（BOX 柱）和十字柱两种形式，楼层钢梁主要为 H 型钢梁，楼面采纳 YXB65-170-510 压型钢板组合楼盖。 地上钢结构在标高 3.5m 、①～轴处外挑 7.8m，共悬挑四层，悬挑部位平面及剖面如图 1～2 所示。 注：阴影部分为屋面悬挑部分 图 1 悬挑部分平面示意 Fig.1 Plane diagram of cantilever part 图 2 悬挑部分剖面示意 Fig.2 Sectional drawing of cantilever part 工程难点 本工程难点如下：①悬挑部位 H 型钢钢结构构件多，悬挑宽度达 7.8m，吊装和高空组拼施工难度大；②悬挑部位 H 型钢钢结构位于基坑肥槽内，临时支撑的有效设置要求高，安全风险大；③为保证施工安全和施工质量，钢结构组拼顺序和混凝土楼板浇筑顺序复杂；④为保证结构安全，悬挑部位结构沉降预控和沉降观测要求严。 总体施工顺序 钢结构加工→非悬挑主体钢结构安装→悬挑钢结构临时支撑安装→悬挑钢结构外边柱安装→悬挑钢结构梁安装→悬挑钢结构梁间支撑安装→压型钢板安装→临时支撑卸荷→压型钢板钢筋混凝土叠合层浇筑→防火涂料喷涂 悬挑部位钢结构深化设计及加工 以减少钢结构构件数量，方便吊装、方便组拼为目的，依据现场吊装设备最大吊重，将四层钢结构悬挑外边柱设计为带牛腿整柱，其余梁根据图纸要求深化设计。 从号料、划线、切割、坡口加工、制孔、定位焊、焊接、涂装等方面严格控制确保加工质量，对拼板、下料、组立、自动埋弧焊、矫正、柱梁组装、H 型钢梁连接板装配、制孔加工精度控制、边缘加工等施工工艺严格要求确保加工精度。 临时支撑的支设与拆除 4.1 支撑体系基座选择 悬挑结构位于肥槽正上方，在肥槽没有回填前，由于没有有效平整场地，临时支撑不能设置在肥槽内；在回填土完成后，上部...
