JG-023干法除尘结构安装安全专项技术交底

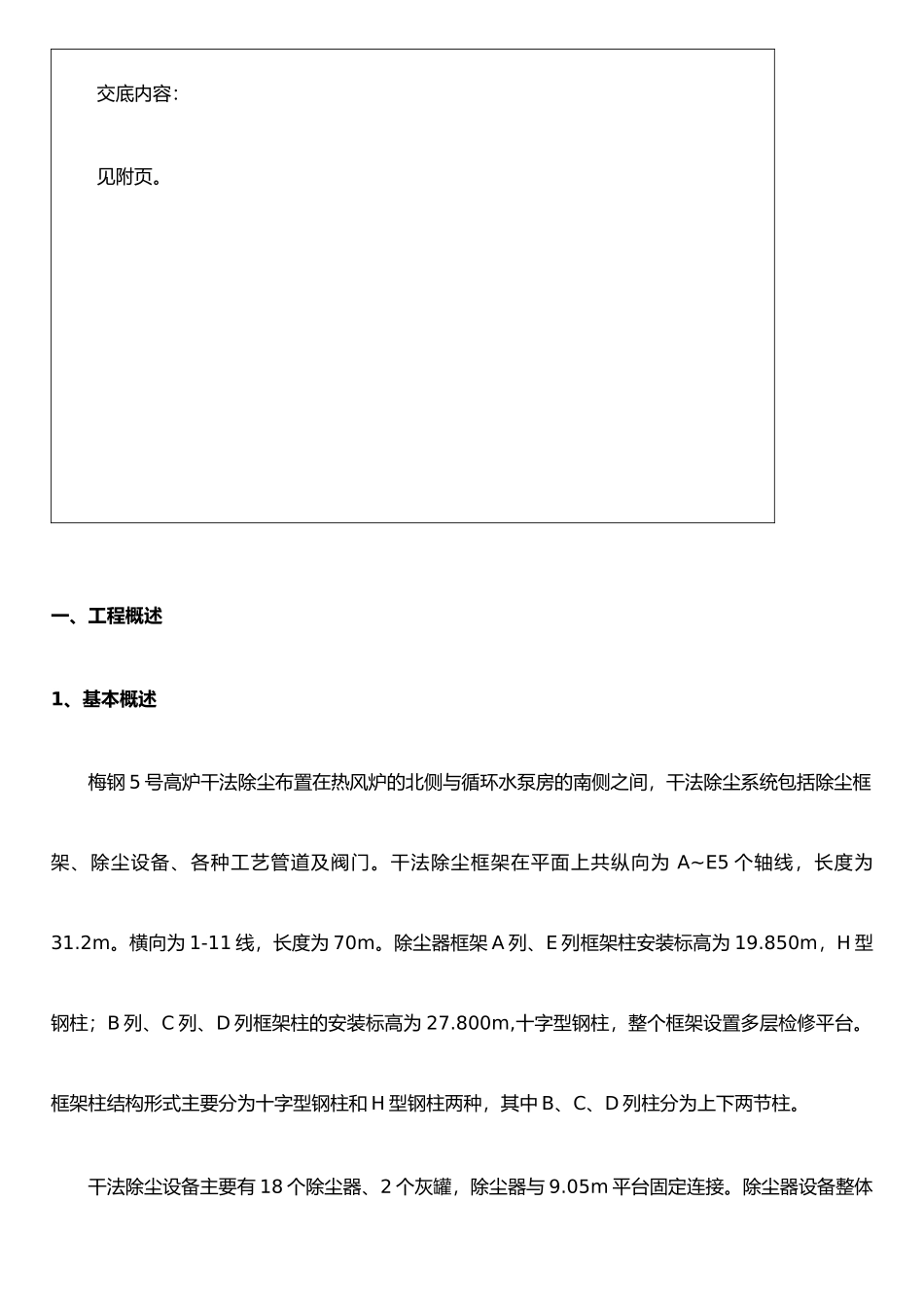

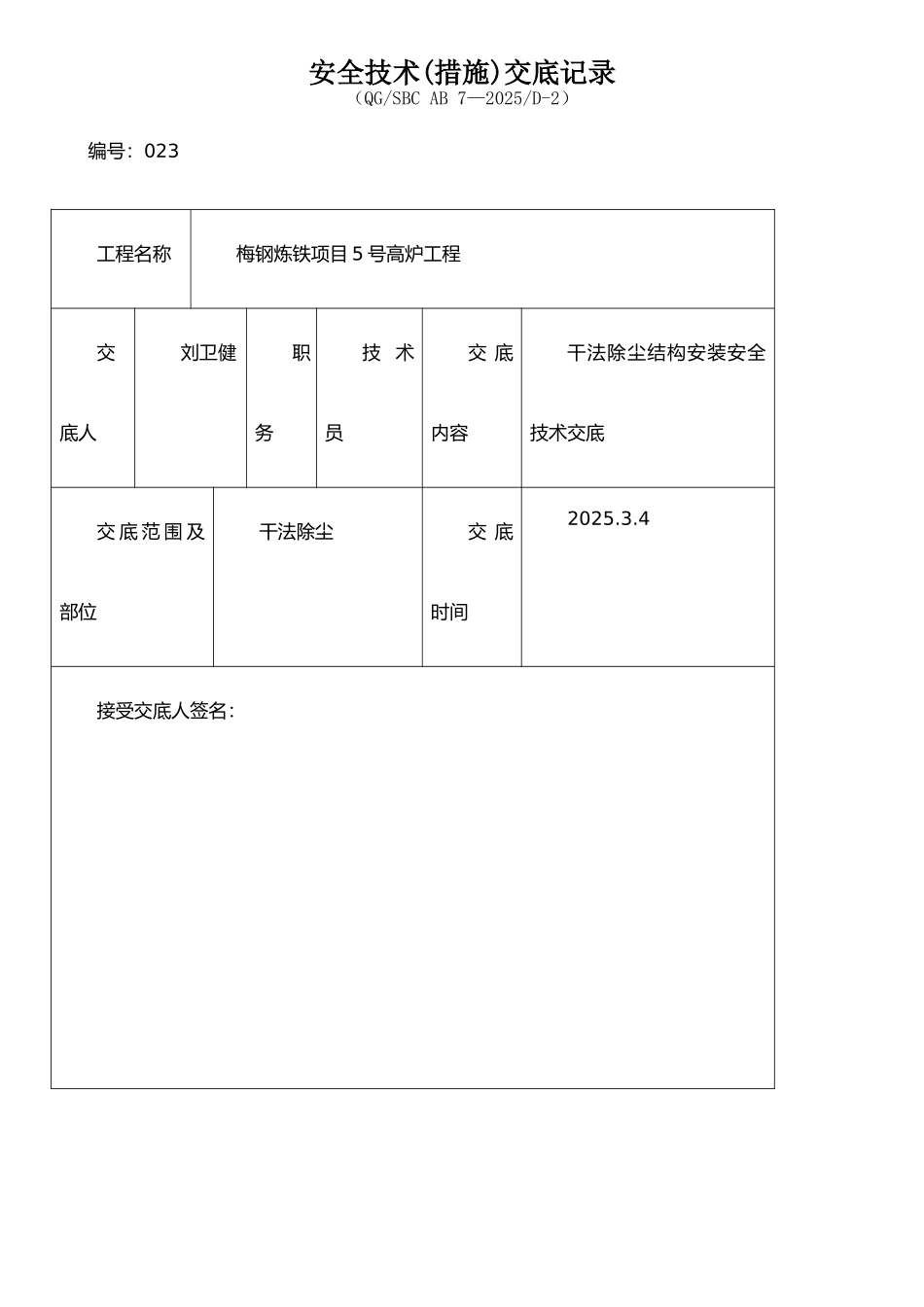

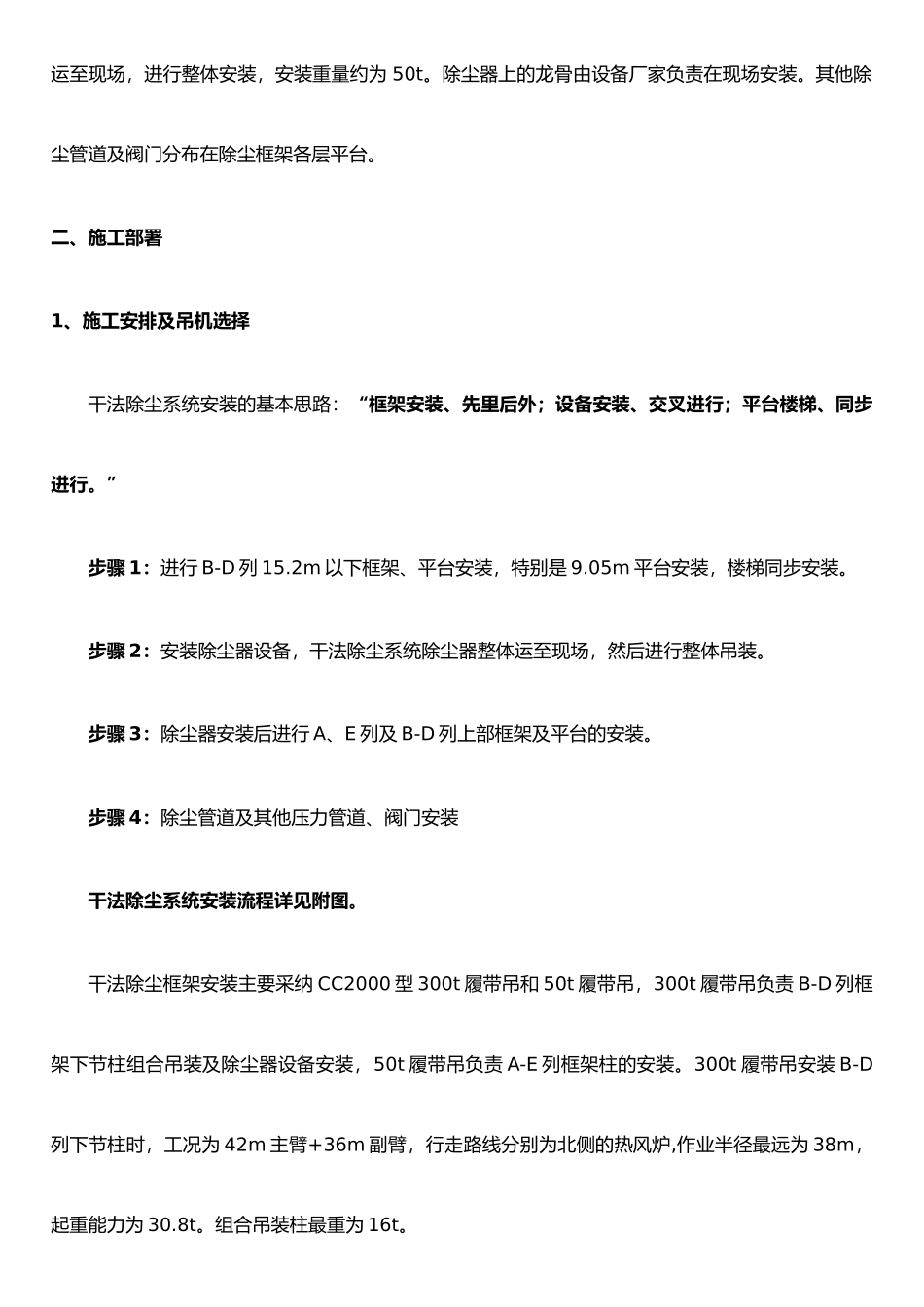

安全技术(措施)交底记录（QG/SBC AB 7—2025/D-2）编号：023工程名称梅钢炼铁项目 5 号高炉工程交底人 刘卫健职务技 术员交 底内容干法除尘结构安装安全技术交底交 底 范 围 及部位干法除尘交 底时间2025.3.4接受交底人签名：交底内容：见附页。一、工程概述1、基本概述梅钢 5 号高炉干法除尘布置在热风炉的北侧与循环水泵房的南侧之间，干法除尘系统包括除尘框架、除尘设备、各种工艺管道及阀门。干法除尘框架在平面上共纵向为 A~E5 个轴线，长度为31.2m。横向为 1-11 线，长度为 70m。除尘器框架 A 列、E 列框架柱安装标高为 19.850m，H 型钢柱；B 列、C 列、D 列框架柱的安装标高为 27.800m,十字型钢柱，整个框架设置多层检修平台。框架柱结构形式主要分为十字型钢柱和 H 型钢柱两种，其中 B、C、D 列柱分为上下两节柱。干法除尘设备主要有 18 个除尘器、2 个灰罐，除尘器与 9.05m 平台固定连接。除尘器设备整体运至现场，进行整体安装，安装重量约为 50t。除尘器上的龙骨由设备厂家负责在现场安装。其他除尘管道及阀门分布在除尘框架各层平台。二、施工部署1、施工安排及吊机选择干法除尘系统安装的基本思路：“框架安装、先里后外；设备安装、交叉进行；平台楼梯、同步进行。”步骤 1：进行 B-D 列 15.2m 以下框架、平台安装，特别是 9.05m 平台安装，楼梯同步安装。步骤 2：安装除尘器设备，干法除尘系统除尘器整体运至现场，然后进行整体吊装。步骤 3：除尘器安装后进行 A、E 列及 B-D 列上部框架及平台的安装。步骤 4：除尘管道及其他压力管道、阀门安装干法除尘系统安装流程详见附图。干法除尘框架安装主要采纳 CC2000 型 300t 履带吊和 50t 履带吊，300t 履带吊负责 B-D 列框架下节柱组合吊装及除尘器设备安装，50t 履带吊负责 A-E 列框架柱的安装。300t 履带吊安装 B-D列下节柱时，工况为 42m 主臂+36m 副臂，行走路线分别为北侧的热风炉,作业半径最远为 38m，起重能力为 30.8t。组合吊装柱最重为 16t。安装除尘器设备时，CC2000 型 300t 履带吊工况为 42m+24m 副臂主臂，作业半径为 22m，起重能力如下：工 作 半径起重能力（t）12m80.5t14m78.1t16m75t18m71.4t20m67.3t22m62t24m55.4tQUY 型 50t 履带吊，33.50m 主臂，起重能力如下：工 作 半径起重能力（t）8m16.2t9m13.7t10m11.8t12m9.3t14m7.5t16m6.3t18m5.3t干法除尘器框架安装流程图见附...
