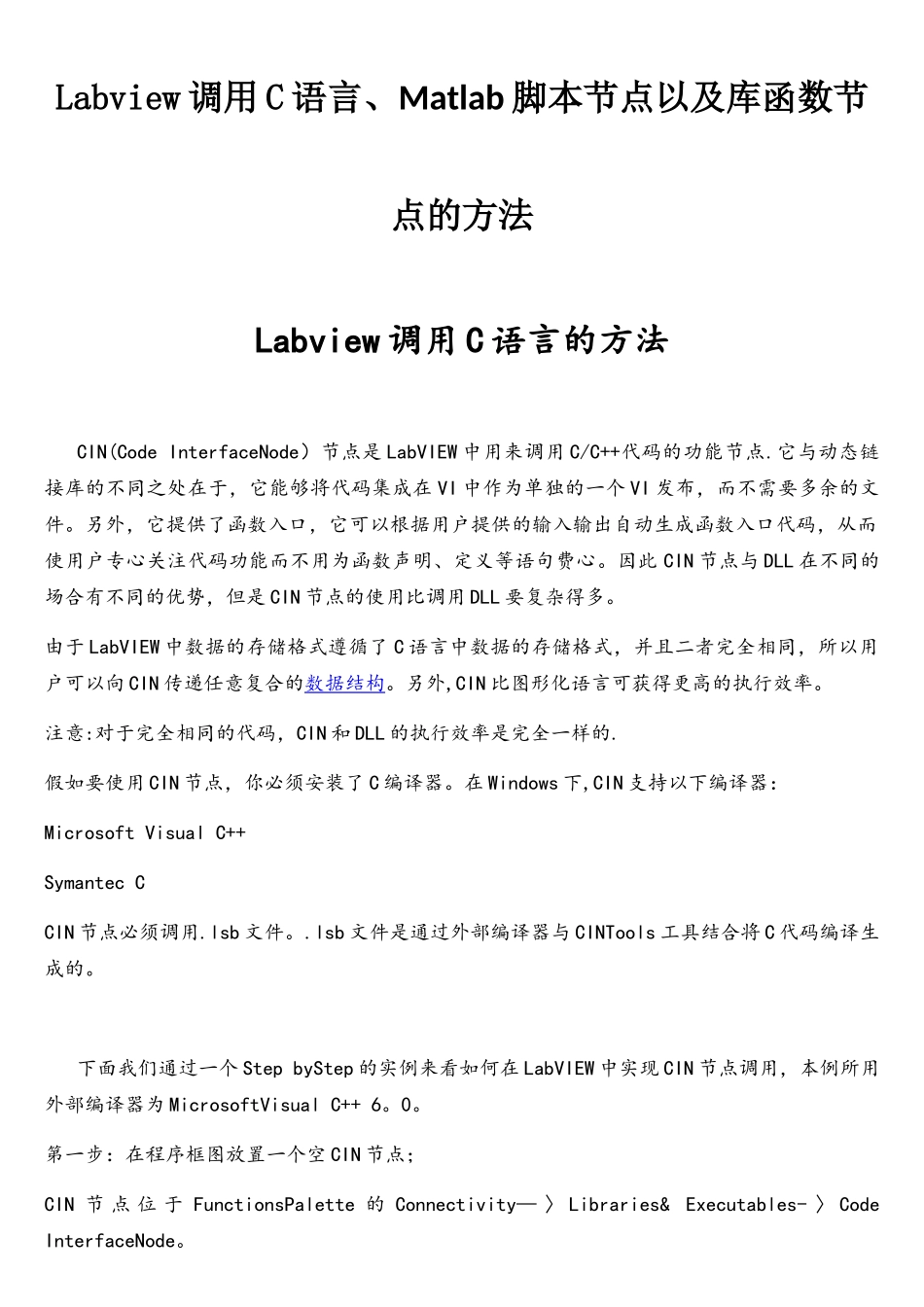

Labview调用C语言、Matlab脚本节点以及库函数节点的方法

Labview 调用 C 语言、Matlab 脚本节点以及库函数节点的方法Labview 调用 C 语言的方法CIN(Code InterfaceNode）节点是 LabVIEW 中用来调用 C/C++代码的功能节点.它与动态链接库的不同之处在于，它能够将代码集成在 VI 中作为单独的一个 VI 发布，而不需要多余的文件。另外，它提供了函数入口，它可以根据用户提供的输入输出自动生成函数入口代码，从而使用户专心关注代码功能而不用为函数声明、定义等语句费心。因此 CIN 节点与 DLL 在不同的场合有不同的优势，但是 CIN 节点的使用比调用 DLL 要复杂得多。由于 LabVIEW 中数据的存储格式遵循了 C 语言中数据的存储格式，并且二者完全相同，所以用户可以向 CIN 传递任意复合的数据结构。另外,CIN 比图形化语言可获得更高的执行效率。注意:对于完全相同的代码，CIN 和 DLL 的执行效率是完全一样的.假如要使用 CIN 节点，你必须安装了 C 编译器。在 Windows 下,CIN 支持以下编译器：Microsoft Visual C++Symantec CCIN 节点必须调用.lsb 文件。.lsb 文件是通过外部编译器与 CINTools 工具结合将 C 代码编译生成的。 下面我们通过一个 Step byStep 的实例来看如何在 LabVIEW 中实现 CIN 节点调用，本例所用外部编译器为 MicrosoftVisual C++ 6。0。第一步：在程序框图放置一个空 CIN 节点；CIN 节 点 位 于 FunctionsPalette 的 Connectivity— 〉 Libraries& Executables- 〉 Code InterfaceNode。第二步：创建 CIN 节点的输入输出端口;初始情况下，CIN 只有一对端口：一个输入端口和一个输出端口。向下拉大节点边框或右击节点端口选择 AddParameter，可以为节点增加输入输出端口.CIN 节点的端口都是成对出现的，因为 CIN 节点端口传递的是指针，所以该参数既可以作为输入又可以作为输出。假如不需要输入，则可以右击该输入端口选择 OutputOnly，这时候该对端口的左侧端口变为灰色,表明这对端口仅用作输出。本例实现的功能为 c=a+b，因此需要两个输入端口：a，b；一个输出端口 c.设 置 好 端 口 后 ， 在 前 面 板 窗 口 创 建 两 个 NumericControl （ 分 别 命 名 为 a 和 b) 和 一 个NumericIndicator（命名为 c）。分别将 a，b 与输入端口连接，c 与输出端口连接，如图 3 所示。可以看到，端口会自动根据输入参量的类型与之匹配。图 2 设置 CIN 节点端口图 3 ...
