LED屏软件安装及使用说明

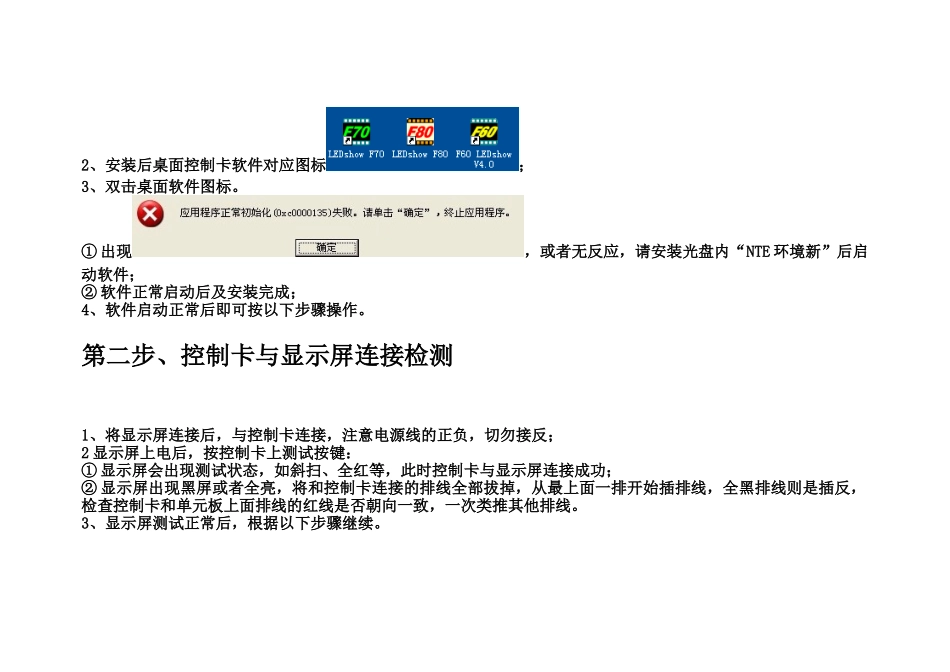

光盘内包含及说明：F60 控制卡软件安装程序：控制 F60 系列控制卡的软件安装程序。F70 控制卡软件安装程序：控制 F70 系列控制卡的软件安装程序。F80 控制卡软件安装程序：控制 F80 系列控制卡的软件安装程序。NTE 环境新：控制卡软件所需要的计算机运行环境，必备。动画库：通用的动画库，含部分行业 GIF 动画。文字动画：第三方软件，用于制作简单的文字 GIF 动画用。软件安装及使用说明：软件安装及控制卡应用说明。第一步、软件安装说明1、了解自己使用控制卡型号，确定安装控制卡程序；2、安装后桌面控制卡软件对应图标；3、双击桌面软件图标。① 出现，或者无反应，请安装光盘内“NTE 环境新”后启动软件；② 软件正常启动后及安装完成；4、软件启动正常后即可按以下步骤操作。第二步、控制卡与显示屏连接检测1、将显示屏连接后，与控制卡连接，注意电源线的正负，切勿接反；2 显示屏上电后，按控制卡上测试按键：① 显示屏会出现测试状态，如斜扫、全红等，此时控制卡与显示屏连接成功；② 显示屏出现黑屏或者全亮，将和控制卡连接的排线全部拔掉，从最上面一排开始插排线，全黑排线则是插反，检查控制卡和单元板上面排线的红线是否朝向一致，一次类推其他排线。3、显示屏测试正常后，根据以下步骤继续。第三步、计算机软件设置及与控制卡连接注：此处只介绍F70软件操作，其他两款软件类似，以F70 A00串口卡和F60 U01U盘卡为例。1、打开软件，界面如下。（串口卡步骤1-10，U盘卡步骤11-）2、点击菜单栏“文件”，“新建”，写好项目名称后，保存即可。3、点击菜单栏里“设置”按钮，在下拉的菜单里选择“屏设置”，打开屏参设置对话框，如下图所示：4、在控制卡选项中，选择对应控制卡F70 A00；显 示 屏 列表 区 可 增加 ， 便 于多屏调试控制卡选择显示屏说明，便于记录显示屏位置单元板数据极性和 OE 极性调整单元板块数设置串口通讯检测单元板色彩选择模式选择，特定单元板用，使用前请咨询厂家单元板种类选择此设置如无需要请勿调整，使用前请咨询厂家5、使用串口时请将串口线连接好（勿带电插拔串口）请首先设置串口号（串口号在计算机设备管理器中查找），点击通讯检测。在硬件连接正常，并且确保硬件没有问题的情况下，会出现“连接成功”，连接不通会出现“连接失败”。6、在屏参设置下面选择单元板，设置显示屏的宽、高，此处为单元板的块数（非点数），然后点击“确定”。7、点击“字幕”或者...
