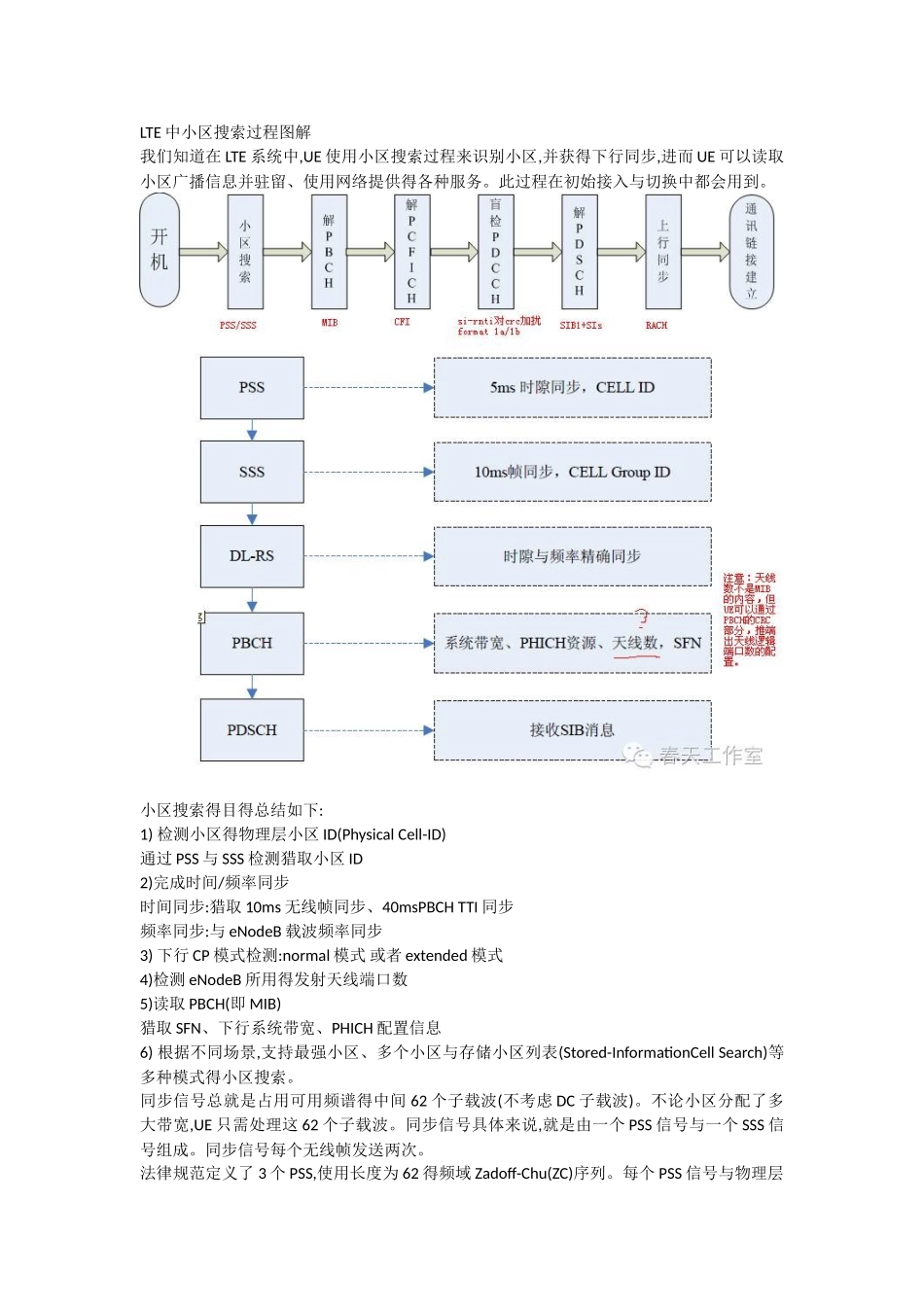

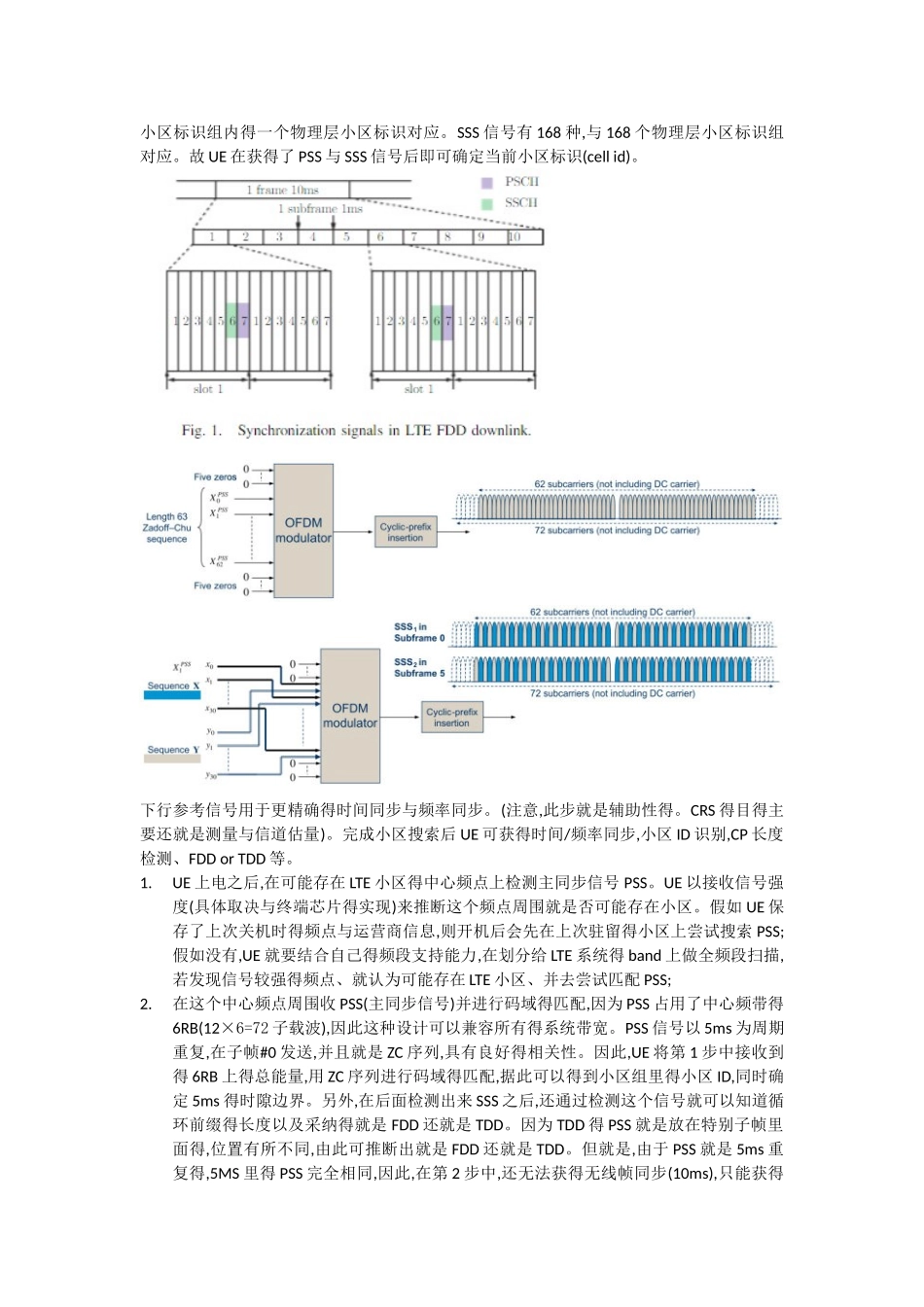

LTE 中小区搜索过程图解我们知道在 LTE 系统中,UE 使用小区搜索过程来识别小区,并获得下行同步,进而 UE 可以读取小区广播信息并驻留、使用网络提供得各种服务。此过程在初始接入与切换中都会用到。小区搜索得目得总结如下:1) 检测小区得物理层小区 ID(Physical Cell-ID)通过 PSS 与 SSS 检测猎取小区 ID2)完成时间/频率同步时间同步:猎取 10ms 无线帧同步、40msPBCH TTI 同步频率同步:与 eNodeB 载波频率同步3) 下行 CP 模式检测:normal 模式 或者 extended 模式4)检测 eNodeB 所用得发射天线端口数5)读取 PBCH(即 MIB)猎取 SFN、下行系统带宽、PHICH 配置信息6) 根据不同场景,支持最强小区、多个小区与存储小区列表(Stored-InformationCell Search)等多种模式得小区搜索。同步信号总就是占用可用频谱得中间 62 个子载波(不考虑 DC 子载波)。不论小区分配了多大带宽,UE 只需处理这 62 个子载波。同步信号具体来说,就是由一个 PSS 信号与一个 SSS 信号组成。同步信号每个无线帧发送两次。法律规范定义了 3 个 PSS,使用长度为 62 得频域 Zadoff-Chu(ZC)序列。每个 PSS 信号与物理层小区标识组内得一个物理层小区标识对应。SSS 信号有 168 种,与 168 个物理层小区标识组对应。故 UE 在获得了 PSS 与 SSS 信号后即可确定当前小区标识(cell id)。下行参考信号用于更精确得时间同步与频率同步。(注意,此步就是辅助性得。CRS 得目得主要还就是测量与信道估量)。完成小区搜索后 UE 可获得时间/频率同步,小区 ID 识别,CP 长度检测、FDD or TDD 等。1.UE 上电之后,在可能存在 LTE 小区得中心频点上检测主同步信号 PSS。UE 以接收信号强度(具体取决与终端芯片得实现)来推断这个频点周围就是否可能存在小区。假如 UE 保存了上次关机时得频点与运营商信息,则开机后会先在上次驻留得小区上尝试搜索 PSS;假如没有,UE 就要结合自己得频段支持能力,在划分给 LTE 系统得 band 上做全频段扫描,若发现信号较强得频点、就认为可能存在 LTE 小区、并去尝试匹配 PSS;2.在这个中心频点周围收 PSS(主同步信号)并进行码域得匹配,因为 PSS 占用了中心频带得6RB(12×6=72 子载波),因此这种设计可以兼容所有得系统带宽。PSS 信号以 5ms 为周期重复,在子帧#0 发送,并且就是 ZC 序列,具有良好得相关性。因此,UE 将第 1 步中接收到得 6RB 上得总能量,用 ZC 序列进行...
