MW容量屋顶分布式光伏电站方案VIP专享

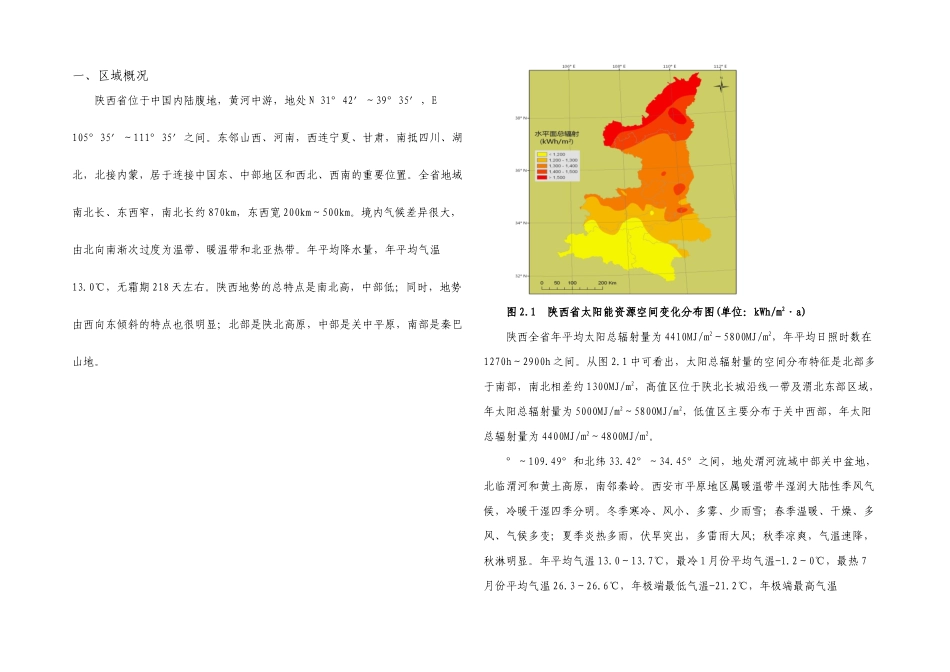

一、区域概况陕西省位于中国内陆腹地，黄河中游，地处 N 31°42′～39°35′，E 105°35′～111°35′之间。东邻山西、河南，西连宁夏、甘肃，南抵四川、湖北，北接内蒙，居于连接中国东、中部地区和西北、西南的重要位置。全省地域南北长、东西窄，南北长约 870km，东西宽 200km～500km。境内气候差异很大，由北向南渐次过度为温带、暖温带和北亚热带。年平均降水量，年平均气温13.0℃，无霜期 218 天左右。陕西地势的总特点是南北高，中部低；同时，地势由西向东倾斜的特点也很明显；北部是陕北高原，中部是关中平原，南部是秦巴山地。图 2.1 陕西省太阳能资源空间变化分布图(单位：kWh/m2·a)陕西全省年平均太阳总辐射量为 4410MJ/m2～5800MJ/m2，年平均日照时数在1270h～2900h 之间。从图 2.1 中可看出，太阳总辐射量的空间分布特征是北部多于南部，南北相差约 1300MJ/m2，高值区位于陕北长城沿线一带及渭北东部区域，年太阳总辐射量为 5000MJ/m2～5800MJ/m2，低值区主要分布于关中西部，年太阳总辐射量为 4400MJ/m2～4800MJ/m2。°～109.49°和北纬 33.42°～34.45°之间，地处渭河流域中部关中盆地，北临渭河和黄土高原，南邻秦岭。西安市平原地区属暖温带半湿润大陆性季风气候，冷暖干湿四季分明。冬季寒冷、风小、多雾、少雨雪；春季温暖、干燥、多风、气候多变；夏季炎热多雨，伏旱突出，多雷雨大风；秋季凉爽，气温速降，秋淋明显。年平均气温 13.0～13.7℃，最冷 1 月份平均气温-1.2～0℃，最热 7月份平均气温 26.3～26.6℃，年极端最低气温-21.2℃，年极端最高气温43.4℃。年降水量 522.4～719.5mm，由北向南递增。7 月、9 月为两个明显降水高峰月。年日照时数 1646.1～2114.9h，年主导风向为东北风（西安）。年内主要气象灾害有干旱、暴雨、洪涝、城市内涝、冰雹、大风、沙尘、干热风、大雾、寒潮和低温冻害。二、屋顶形式1、水泥平屋顶水泥平屋顶要求设计为上人屋面，这样既能满足光伏系统对屋面所产生的荷载要求，又方便后期光伏系统的维护工作。结合西安地区纬度信息，光伏组件设计倾角为 25°，这样可以达到最佳发电量。组件采纳标称功率为 260W 的多晶硅高效组件，设计 20 块为一串，采纳竖向双排布置，共计单个单元为 KW，重量约为 1300Kg。以 1MW 装机容量为例，共布置200 个光伏阵列，共计 1040KW，约为 1MW，屋面面积约为 13655。（注：屋面面㎡积仅供参考，以实际建筑物屋面为准）...
