M万能外圆磨床电气及PLC控制新版专业系统设计

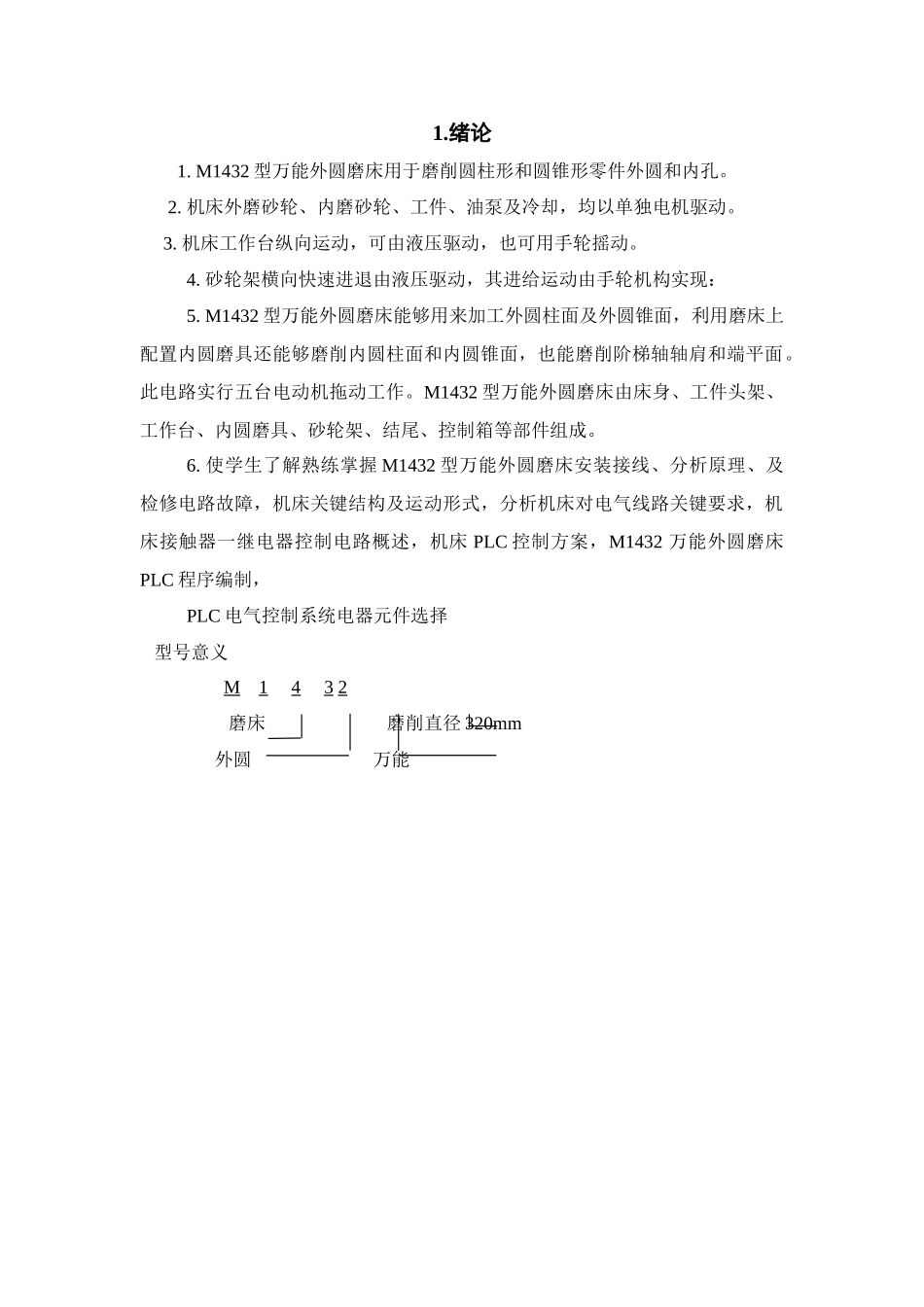

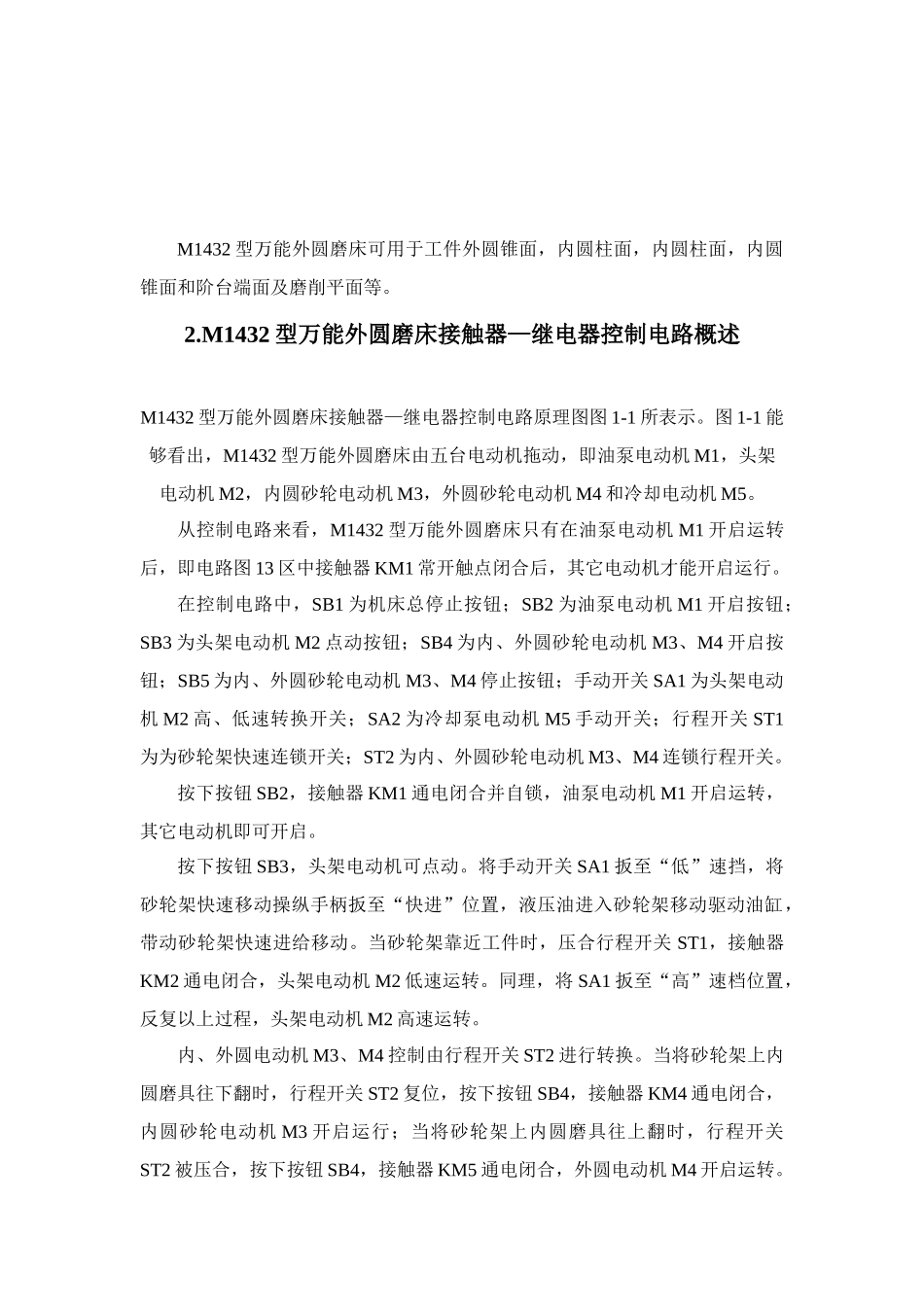

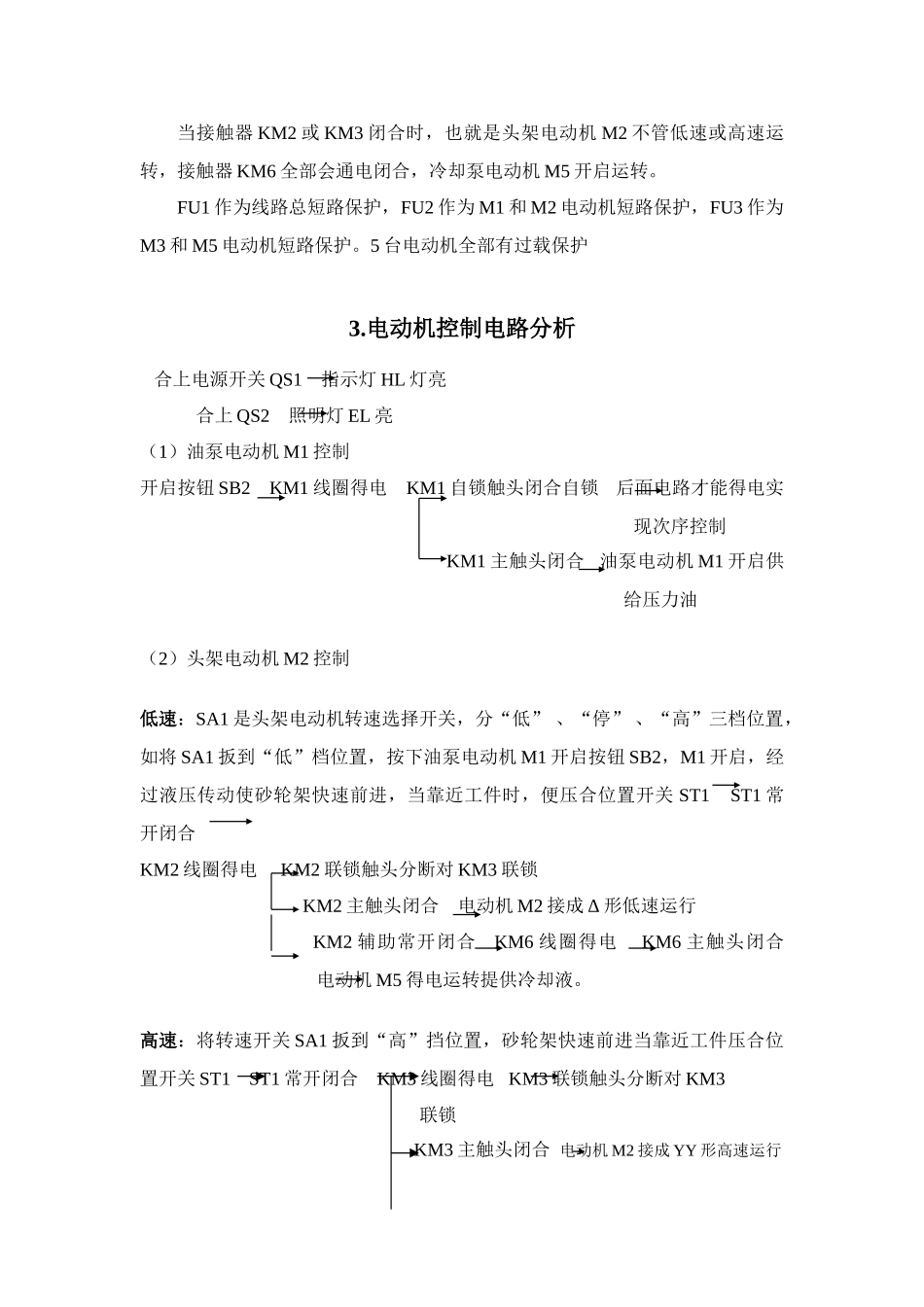

1.绪论 1. M1432 型万能外圆磨床用于磨削圆柱形和圆锥形零件外圆和内孔。 2. 机床外磨砂轮、内磨砂轮、工件、油泵及冷却，均以单独电机驱动。 3. 机床工作台纵向运动，可由液压驱动，也可用手轮摇动。 4. 砂轮架横向快速进退由液压驱动，其进给运动由手轮机构实现：5. M1432 型万能外圆磨床能够用来加工外圆柱面及外圆锥面，利用磨床上配置内圆磨具还能够磨削内圆柱面和内圆锥面，也能磨削阶梯轴轴肩和端平面。此电路实行五台电动机拖动工作。M1432 型万能外圆磨床由床身、工件头架、工作台、内圆磨具、砂轮架、结尾、控制箱等部件组成。6. 使学生了解熟练掌握 M1432 型万能外圆磨床安装接线、分析原理、及检修电路故障，机床关键结构及运动形式，分析机床对电气线路关键要求，机床接触器一继电器控制电路概述，机床 PLC 控制方案，M1432 万能外圆磨床PLC 程序编制，PLC 电气控制系统电器元件选择型号意义 M 1 4 3 2磨床 磨削直径 320mm 外圆 万能M1432 型万能外圆磨床可用于工件外圆锥面，内圆柱面，内圆柱面，内圆锥面和阶台端面及磨削平面等。2.M1432 型万能外圆磨床接触器—继电器控制电路概述M1432 型万能外圆磨床接触器—继电器控制电路原理图图 1-1 所表示。图 1-1 能够看出，M1432 型万能外圆磨床由五台电动机拖动，即油泵电动机 M1，头架电动机 M2，内圆砂轮电动机 M3，外圆砂轮电动机 M4 和冷却电动机 M5。从控制电路来看，M1432 型万能外圆磨床只有在油泵电动机 M1 开启运转后，即电路图 13 区中接触器 KM1 常开触点闭合后，其它电动机才能开启运行。在控制电路中，SB1 为机床总停止按钮；SB2 为油泵电动机 M1 开启按钮；SB3 为头架电动机 M2 点动按钮；SB4 为内、外圆砂轮电动机 M3、M4 开启按钮；SB5 为内、外圆砂轮电动机 M3、M4 停止按钮；手动开关 SA1 为头架电动机 M2 高、低速转换开关；SA2 为冷却泵电动机 M5 手动开关；行程开关 ST1为为砂轮架快速连锁开关；ST2 为内、外圆砂轮电动机 M3、M4 连锁行程开关。按下按钮 SB2，接触器 KM1 通电闭合并自锁，油泵电动机 M1 开启运转，其它电动机即可开启。按下按钮 SB3，头架电动机可点动。将手动开关 SA1 扳至“低”速挡，将砂轮架快速移动操纵手柄扳至“快进”位置，液压油进入砂轮架移动驱动油缸，带动砂轮架快速进给移动。当砂轮架靠近工件时，压合行程开关 ST1，接触器KM2 通电闭合，头架...
