PIC单片机在远程控制中的应用

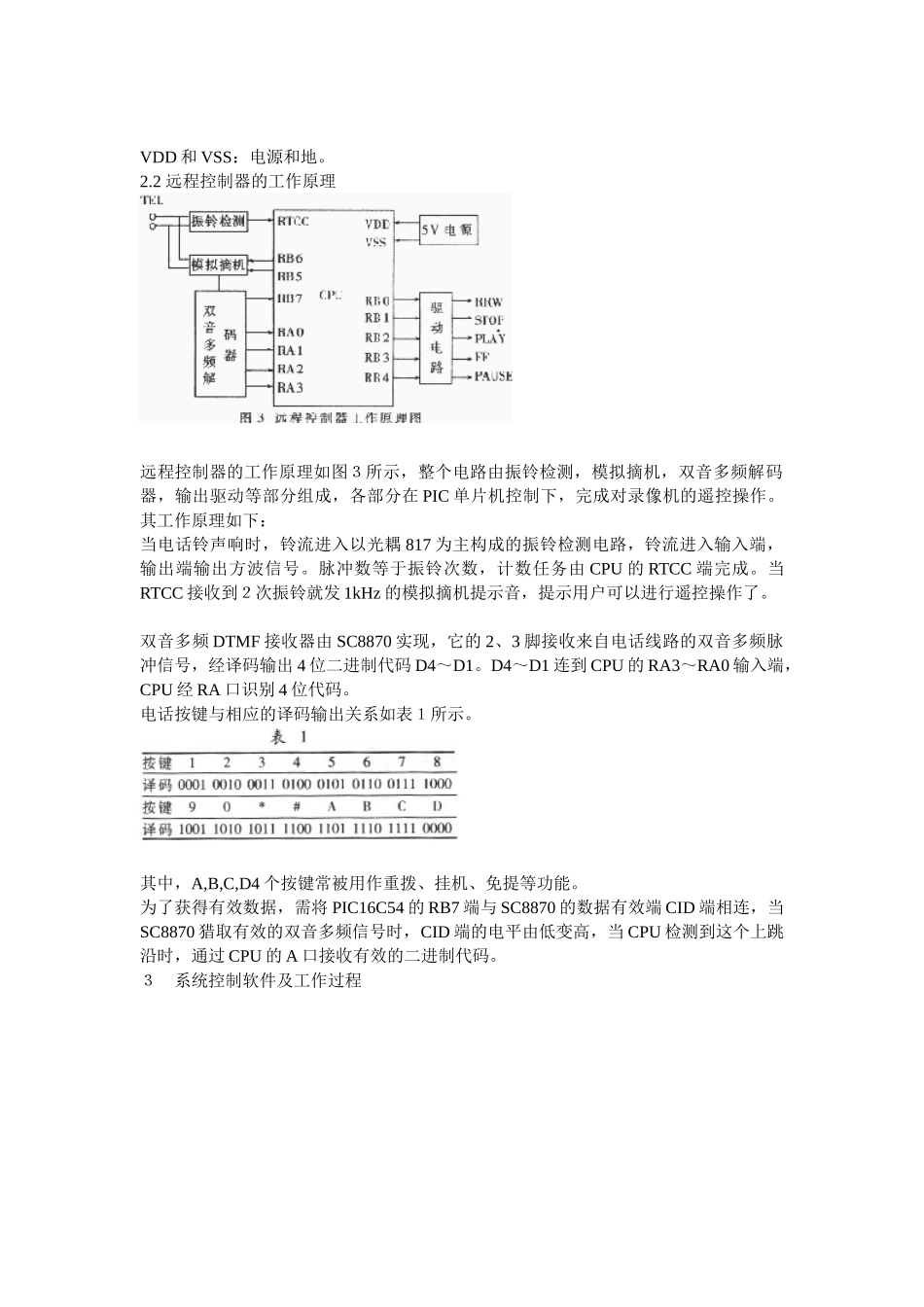

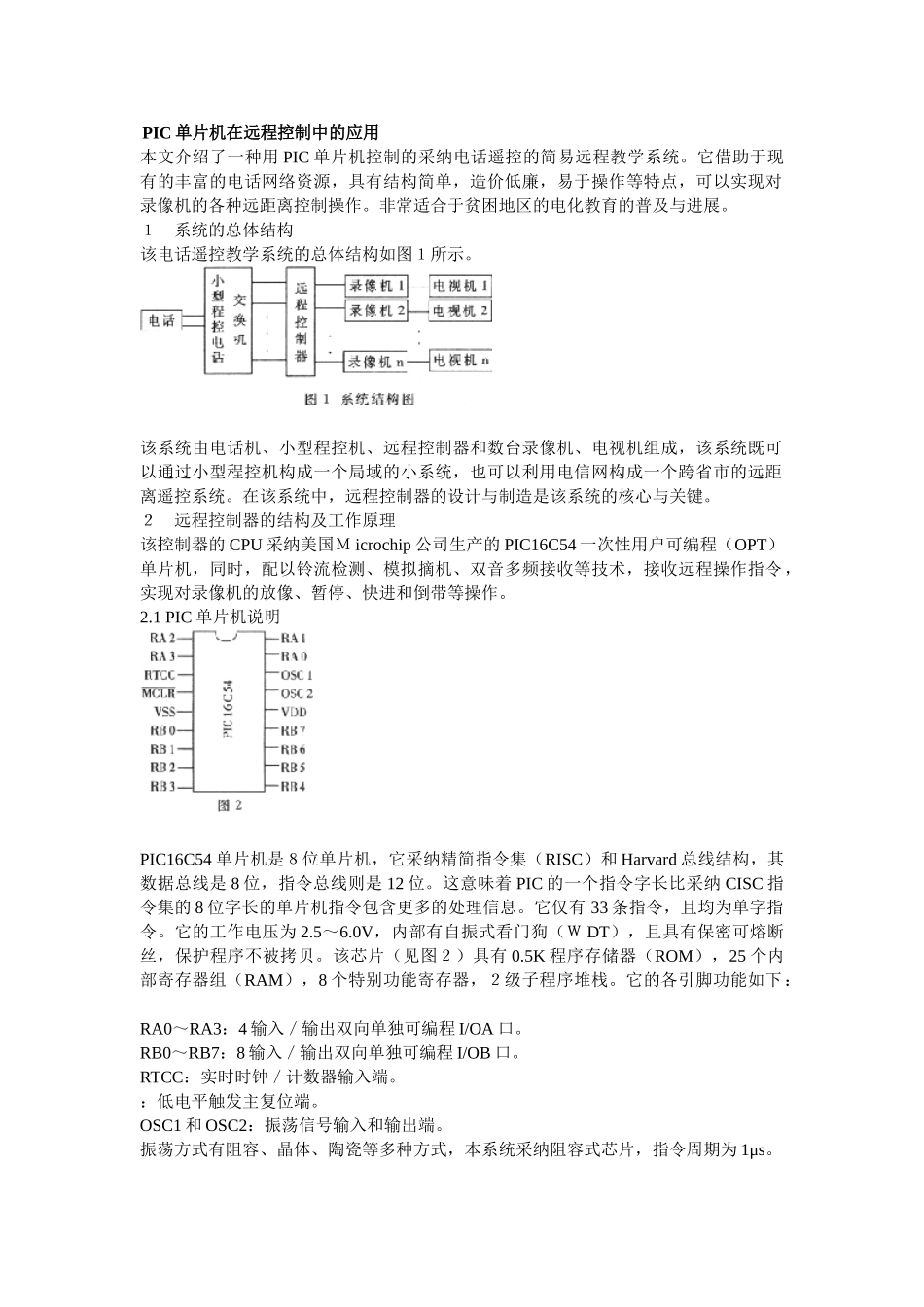

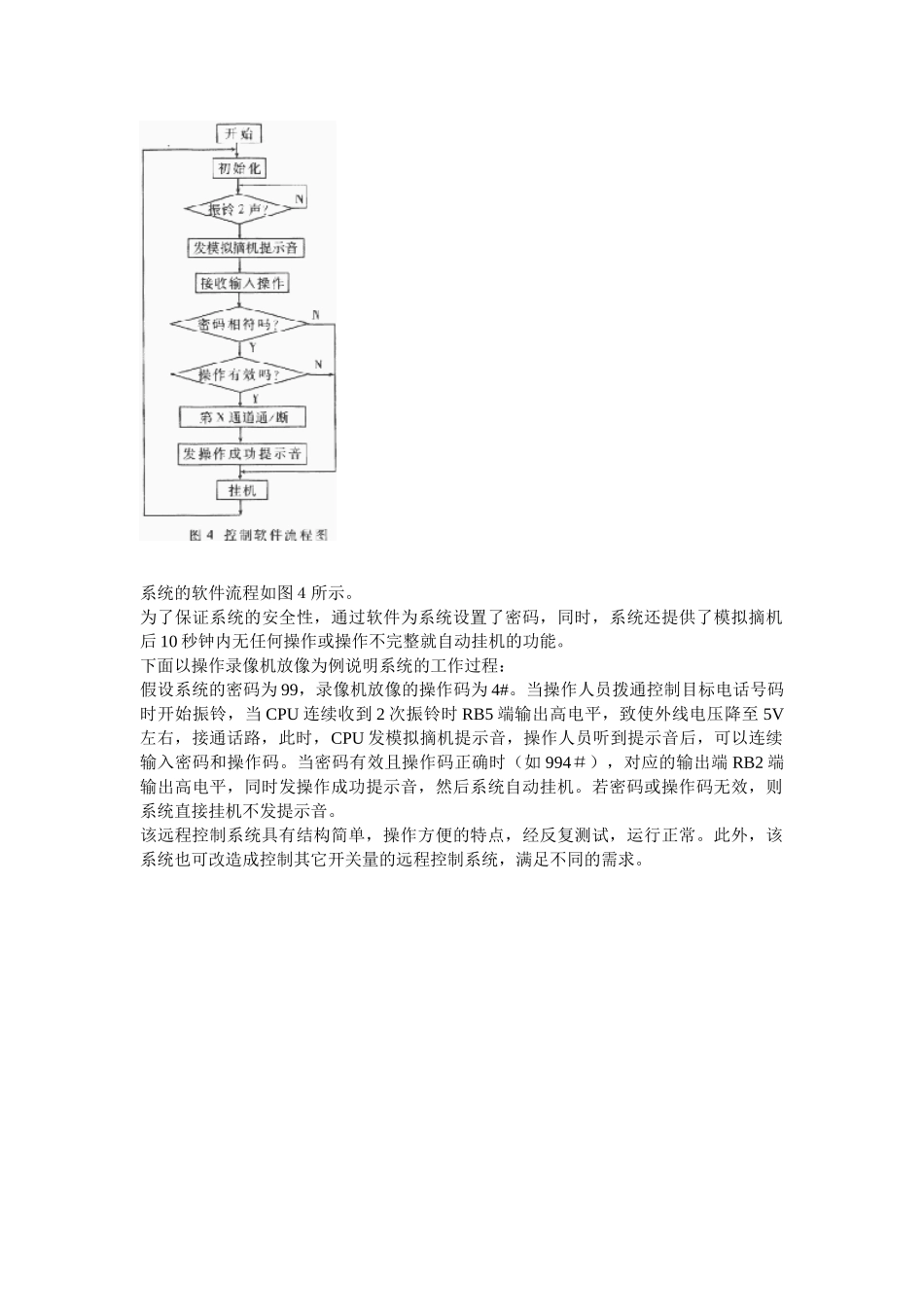

PIC 单片机在远程控制中的应用本文介绍了一种用 PIC 单片机控制的采纳电话遥控的简易远程教学系统。它借助于现有的丰富的电话网络资源，具有结构简单，造价低廉，易于操作等特点，可以实现对录像机的各种远距离控制操作。非常适合于贫困地区的电化教育的普及与进展。 １ 系统的总体结构 该电话遥控教学系统的总体结构如图１所示。 该系统由电话机、小型程控机、远程控制器和数台录像机、电视机组成，该系统既可以通过小型程控机构成一个局域的小系统，也可以利用电信网构成一个跨省市的远距离遥控系统。在该系统中，远程控制器的设计与制造是该系统的核心与关键。 ２ 远程控制器的结构及工作原理 该控制器的 CPU 采纳美国Ｍ icrochip 公司生产的 PIC16C54 一次性用户可编程（OPT）单片机，同时，配以铃流检测、模拟摘机、双音多频接收等技术，接收远程操作指令，实现对录像机的放像、暂停、快进和倒带等操作。 2.1 PIC 单片机说明 PIC16C54 单片机是８位单片机，它采纳精简指令集（RISC）和 Harvard 总线结构，其数据总线是 8 位，指令总线则是 12 位。这意味着 PIC 的一个指令字长比采纳 CISC 指令集的 8 位字长的单片机指令包含更多的处理信息。它仅有 33 条指令，且均为单字指令。它的工作电压为 2.5～6.0V，内部有自振式看门狗（Ｗ DT），且具有保密可熔断丝，保护程序不被拷贝。该芯片（见图２）具有 0.5K 程序存储器（ROM），25 个内部寄存器组（RAM），8 个特别功能寄存器，２级子程序堆栈。它的各引脚功能如下： RA0～RA3：4 输入／输出双向单独可编程 I/OA 口。 RB0～RB7：8 输入／输出双向单独可编程 I/OB 口。 RTCC：实时时钟／计数器输入端。 ：低电平触发主复位端。 OSC1 和 OSC2：振荡信号输入和输出端。 振荡方式有阻容、晶体、陶瓷等多种方式，本系统采纳阻容式芯片，指令周期为 1μs。 VDD 和 VSS：电源和地。 2.2 远程控制器的工作原理 远程控制器的工作原理如图３所示，整个电路由振铃检测，模拟摘机，双音多频解码器，输出驱动等部分组成，各部分在 PIC 单片机控制下，完成对录像机的遥控操作。其工作原理如下： 当电话铃声响时，铃流进入以光耦 817 为主构成的振铃检测电路，铃流进入输入端，输出端输出方波信号。脉冲数等于振铃次数，计数任务由 CPU 的 RTCC 端完成。当RTCC 接收到２次振铃就发 1kHz 的模拟摘机提示音，提示用户可以进行遥控操...
