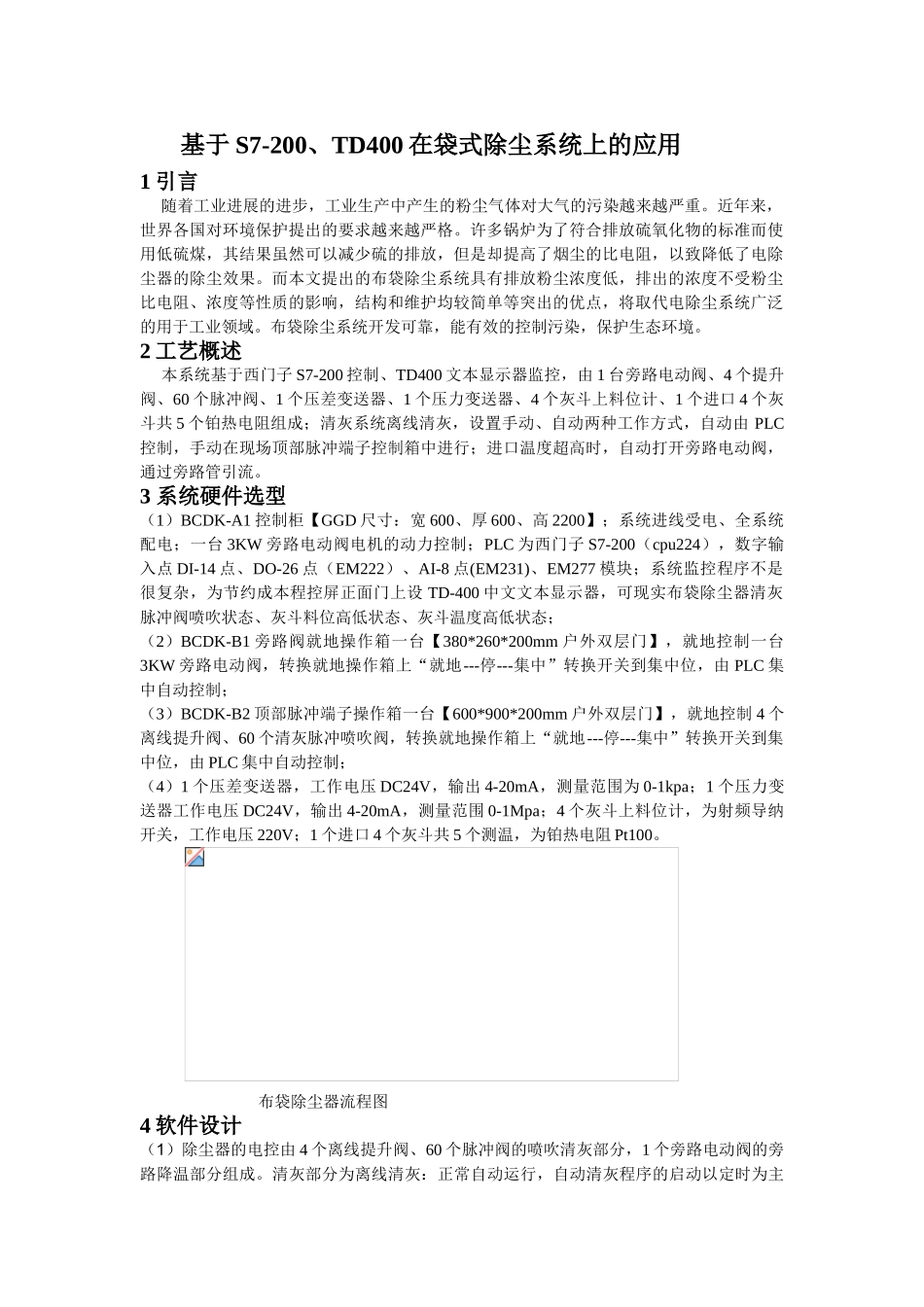

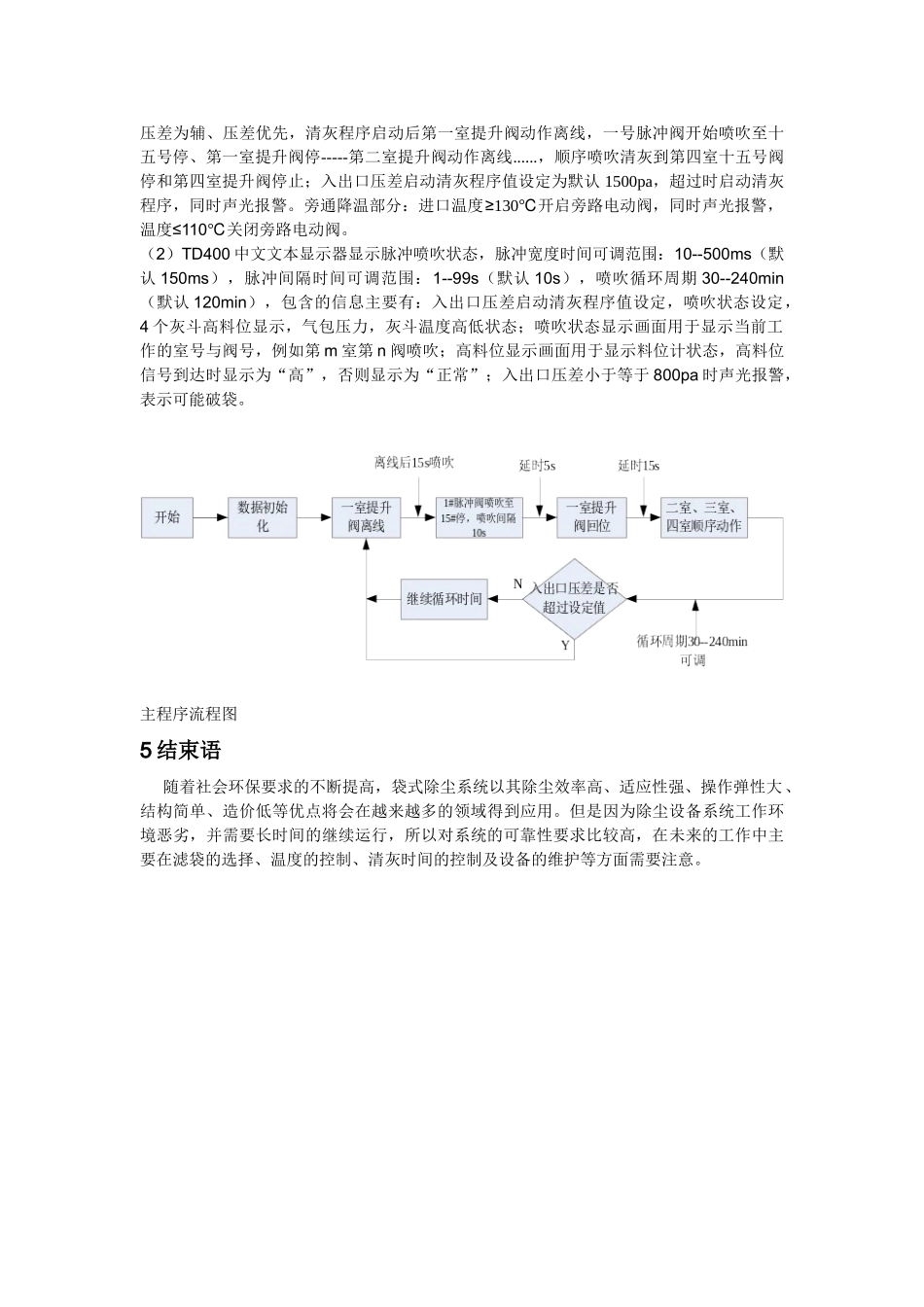

基于 S7-200、TD400 在袋式除尘系统上的应用1 引言 随着工业进展的进步，工业生产中产生的粉尘气体对大气的污染越来越严重。近年来，世界各国对环境保护提出的要求越来越严格。许多锅炉为了符合排放硫氧化物的标准而使用低硫煤，其结果虽然可以减少硫的排放，但是却提高了烟尘的比电阻，以致降低了电除尘器的除尘效果。而本文提出的布袋除尘系统具有排放粉尘浓度低，排出的浓度不受粉尘比电阻、浓度等性质的影响，结构和维护均较简单等突出的优点，将取代电除尘系统广泛的用于工业领域。布袋除尘系统开发可靠，能有效的控制污染，保护生态环境。2 工艺概述 本系统基于西门子 S7-200 控制、TD400 文本显示器监控，由 1 台旁路电动阀、4 个提升阀、60 个脉冲阀、1 个压差变送器、1 个压力变送器、4 个灰斗上料位计、1 个进口 4 个灰斗共 5 个铂热电阻组成；清灰系统离线清灰，设置手动、自动两种工作方式，自动由 PLC控制，手动在现场顶部脉冲端子控制箱中进行；进口温度超高时，自动打开旁路电动阀，通过旁路管引流。3 系统硬件选型（1）BCDK-A1 控制柜【GGD 尺寸：宽 600、厚 600、高 2200】；系统进线受电、全系统配电；一台 3KW 旁路电动阀电机的动力控制；PLC 为西门子 S7-200（cpu224），数字输入点 DI-14 点、DO-26 点（EM222）、AI-8 点(EM231)、EM277 模块；系统监控程序不是很复杂，为节约成本程控屏正面门上设 TD-400 中文文本显示器，可现实布袋除尘器清灰脉冲阀喷吹状态、灰斗料位高低状态、灰斗温度高低状态；（2）BCDK-B1 旁路阀就地操作箱一台【380*260*200mm 户外双层门】，就地控制一台3KW 旁路电动阀，转换就地操作箱上“就地---停---集中”转换开关到集中位，由 PLC 集中自动控制；（3）BCDK-B2 顶部脉冲端子操作箱一台【600*900*200mm 户外双层门】，就地控制 4 个离线提升阀、60 个清灰脉冲喷吹阀，转换就地操作箱上“就地---停---集中”转换开关到集中位，由 PLC 集中自动控制；（4）1 个压差变送器，工作电压 DC24V，输出 4-20mA，测量范围为 0-1kpa；1 个压力变送器工作电压 DC24V，输出 4-20mA，测量范围 0-1Mpa；4 个灰斗上料位计，为射频导纳开关，工作电压 220V；1 个进口 4 个灰斗共 5 个测温，为铂热电阻 Pt100。 布袋除尘器流程图4 软件设计（1）除尘器的电控由 4 个离线提升阀、60 个脉冲阀的喷吹清灰部分，1 个旁路电动阀的旁路降温部...
