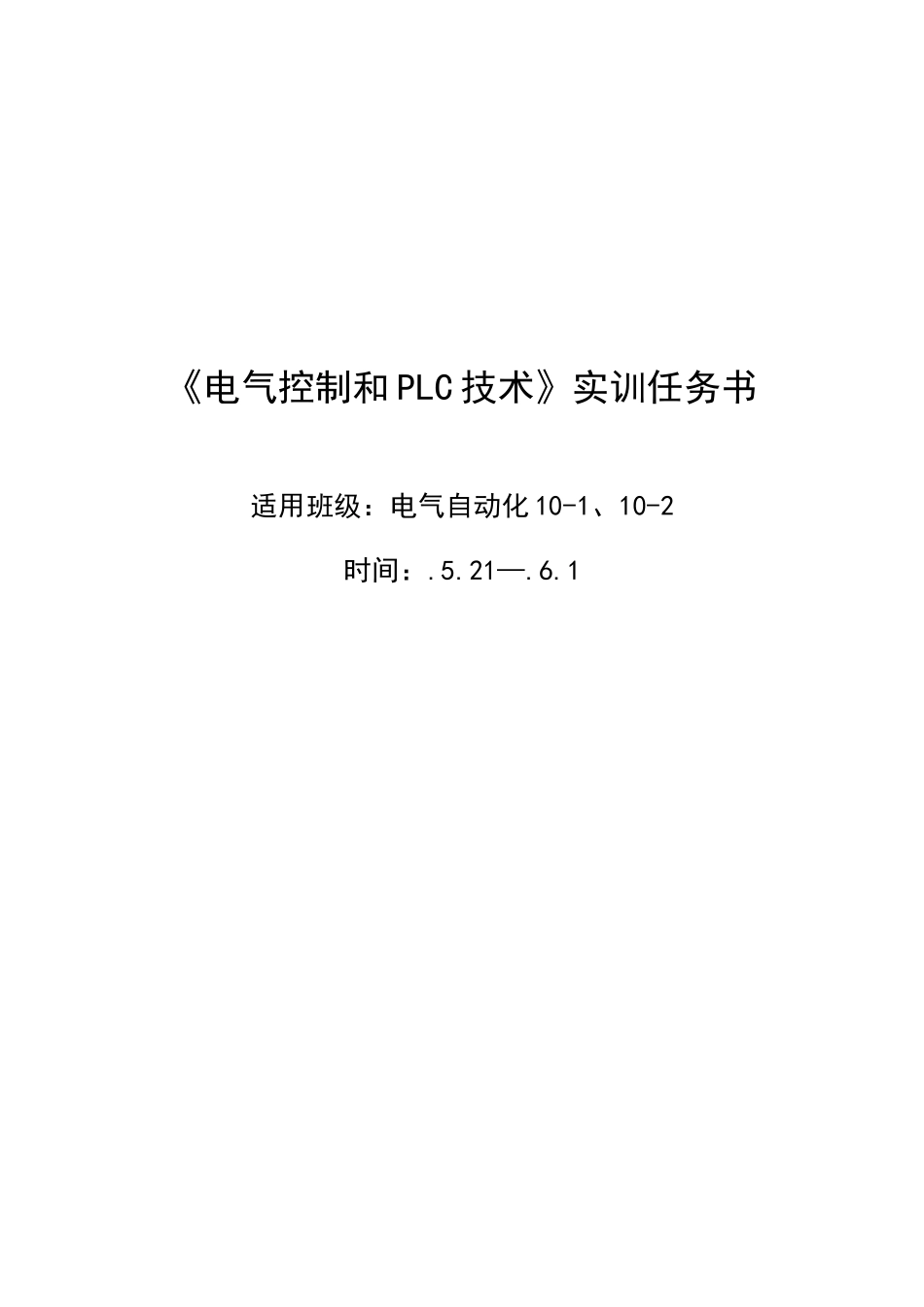

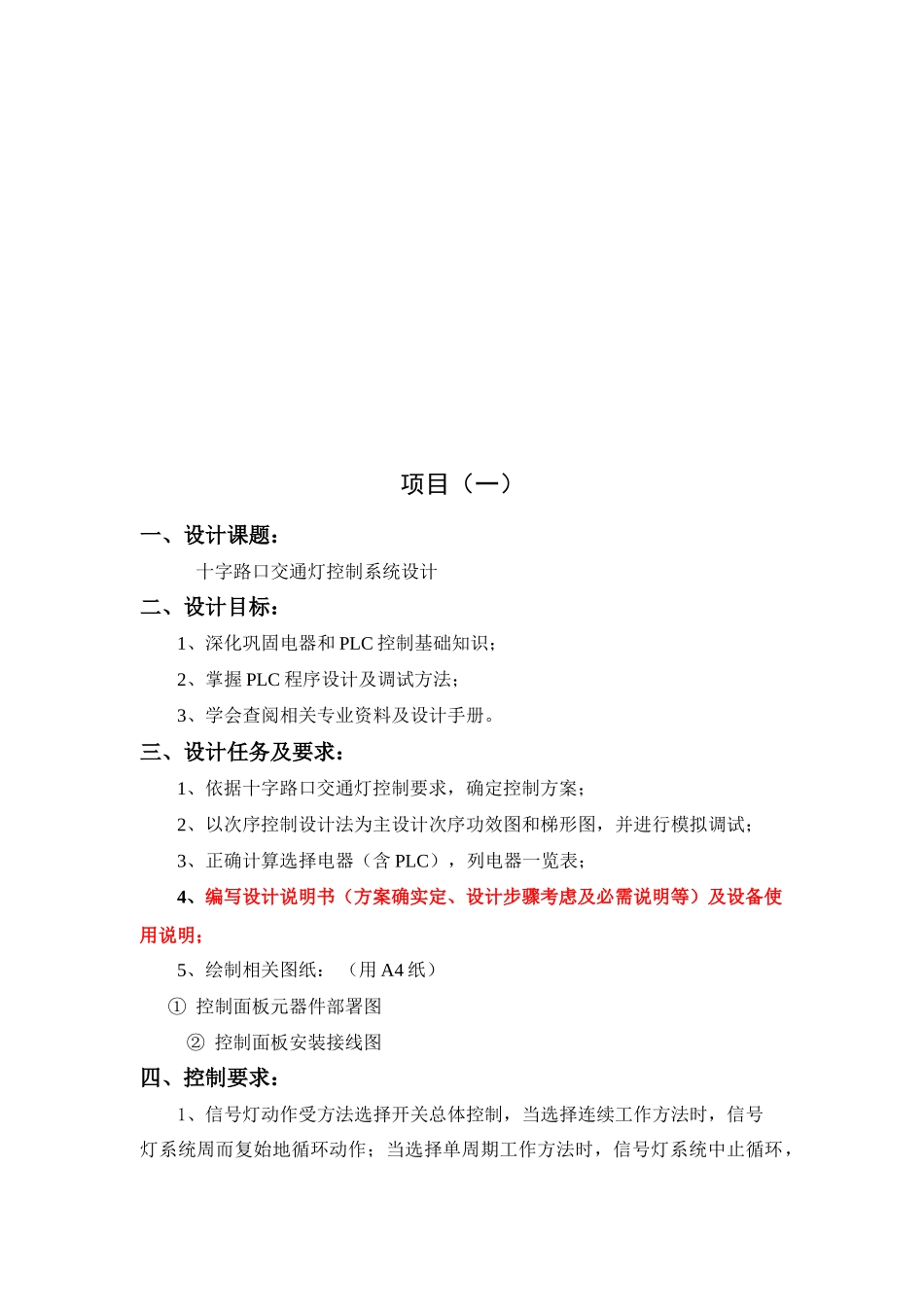

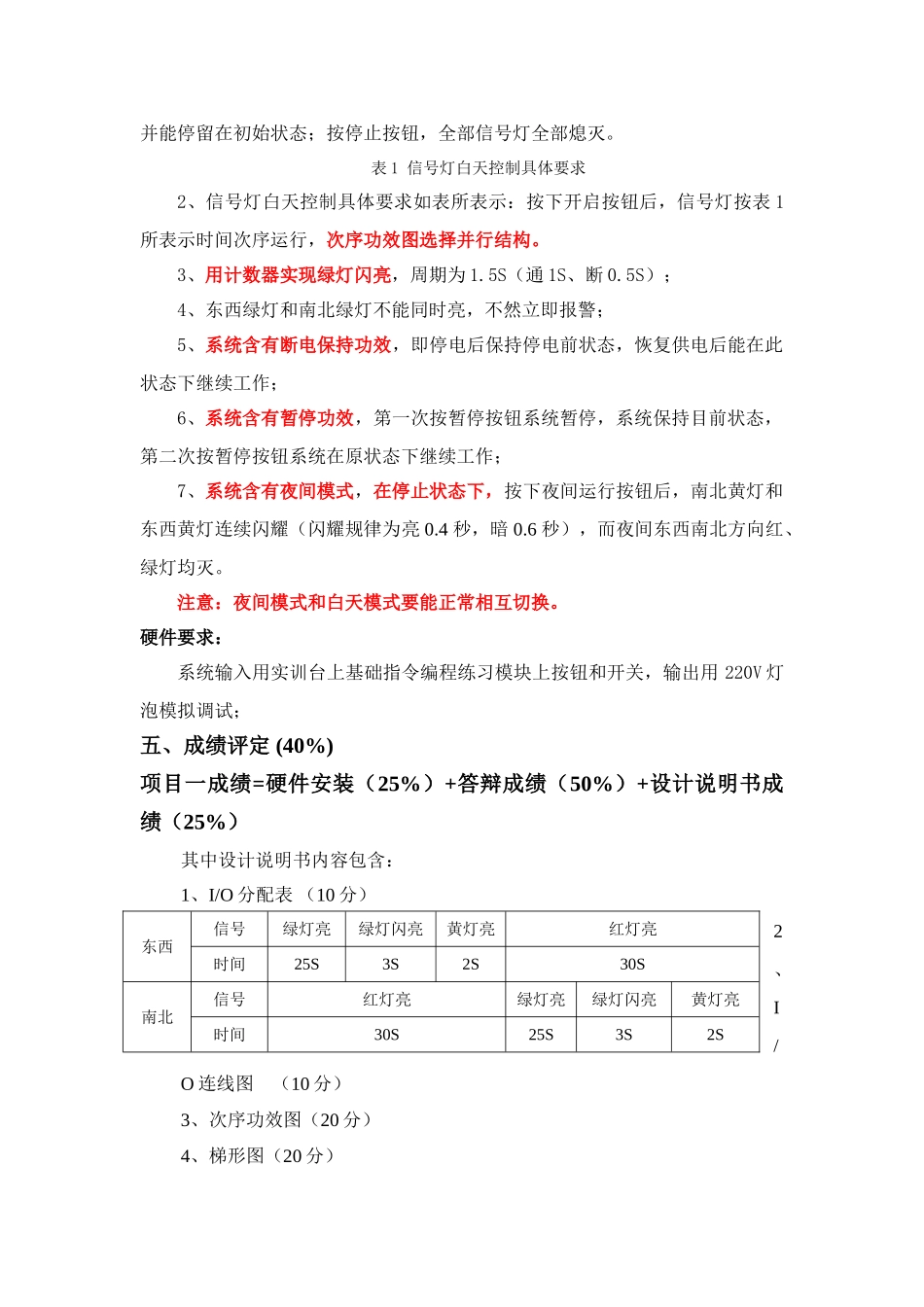

《电气控制和 PLC 技术》实训任务书适用班级：电气自动化 10-1、10-2时间：.5.21—.6.1项目（一）一、设计课题：十字路口交通灯控制系统设计二、设计目标：1、深化巩固电器和 PLC 控制基础知识；2、掌握 PLC 程序设计及调试方法；3、学会查阅相关专业资料及设计手册。三、设计任务及要求：1、依据十字路口交通灯控制要求，确定控制方案；2、以次序控制设计法为主设计次序功效图和梯形图，并进行模拟调试；3、正确计算选择电器（含 PLC），列电器一览表；4、编写设计说明书（方案确实定、设计步骤考虑及必需说明等）及设备使用说明；5、绘制相关图纸： （用 A4 纸） ① 控制面板元器件部署图② 控制面板安装接线图 四、控制要求：1、信号灯动作受方法选择开关总体控制，当选择连续工作方法时，信号灯系统周而复始地循环动作；当选择单周期工作方法时，信号灯系统中止循环，并能停留在初始状态；按停止按钮，全部信号灯全部熄灭。表 1 信号灯白天控制具体要求2、信号灯白天控制具体要求如表所表示：按下开启按钮后，信号灯按表 1所表示时间次序运行，次序功效图选择并行结构。3、用计数器实现绿灯闪亮，周期为 1.5S（通 1S、断 0.5S）；4、东西绿灯和南北绿灯不能同时亮，不然立即报警；5、系统含有断电保持功效，即停电后保持停电前状态，恢复供电后能在此状态下继续工作；6、系统含有暂停功效，第一次按暂停按钮系统暂停，系统保持目前状态，第二次按暂停按钮系统在原状态下继续工作；7、系统含有夜间模式，在停止状态下，按下夜间运行按钮后，南北黄灯和东西黄灯连续闪耀（闪耀规律为亮 0.4 秒，暗 0.6 秒），而夜间东西南北方向红、绿灯均灭。注意：夜间模式和白天模式要能正常相互切换。硬件要求：系统输入用实训台上基础指令编程练习模块上按钮和开关，输出用 220V 灯泡模拟调试；五、成绩评定 (40%)项目一成绩=硬件安装（25%）+答辩成绩（50%）+设计说明书成绩（25%）其中设计说明书内容包含：1、I/O 分配表 （10 分）2、I/O 连线图 （10 分）3、次序功效图（20 分）4、梯形图（20 分）东西信号绿灯亮绿灯闪亮黄灯亮红灯亮时间25S3S2S30S南北信号红灯亮绿灯亮绿灯闪亮黄灯亮时间30S25S3S2S5、指令表（5 分）6、设计说明书（20 分）（方案确实定、设计步骤考虑及必需说明等）及设备使用说明等；7、电器一览表（5 分）8、控制面板元器件部署图（5 分）9、控制面板安装接线图 （5 分）项目（二）一、...
