PLC专业课程设计四层电梯控制VIP专享

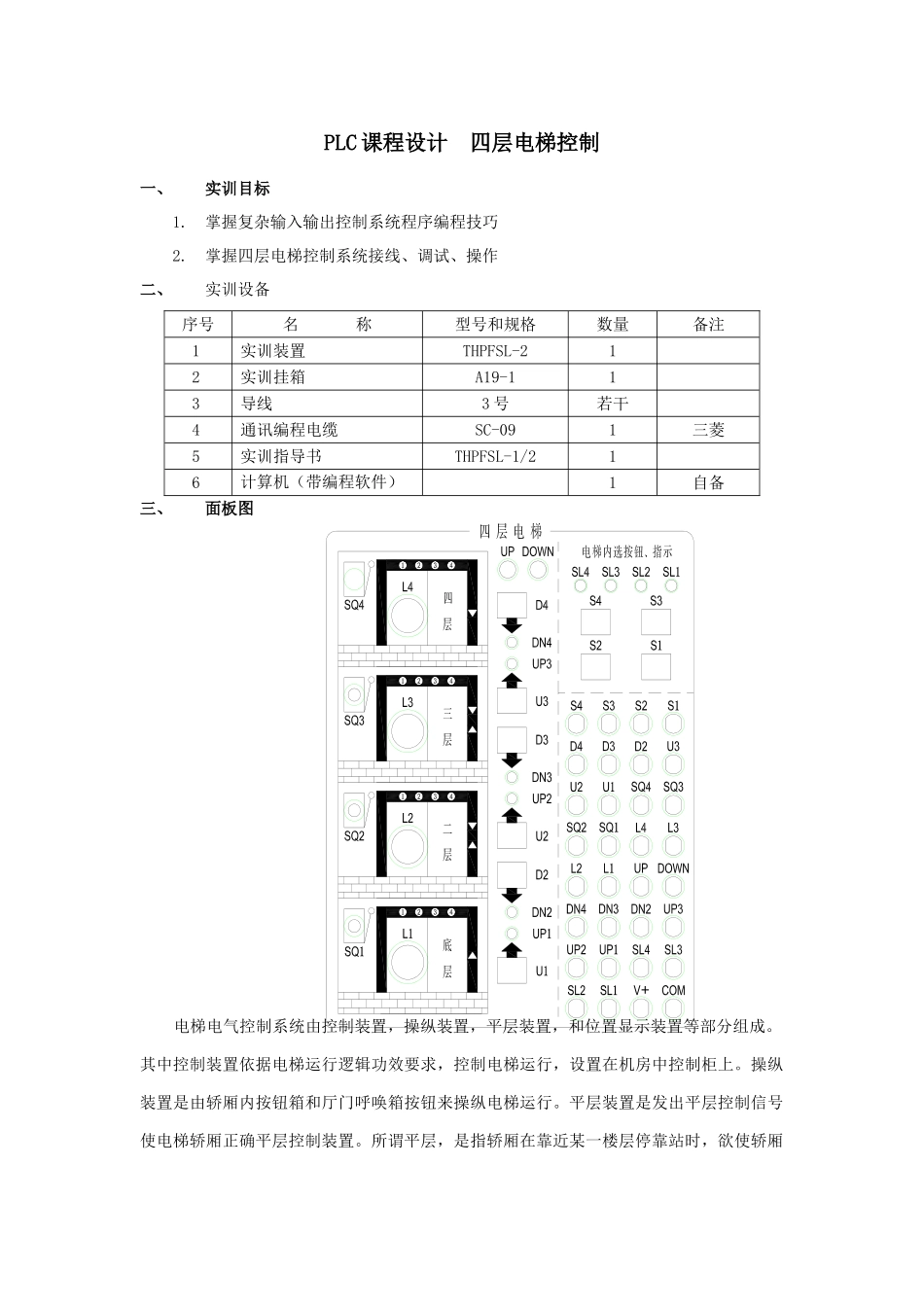

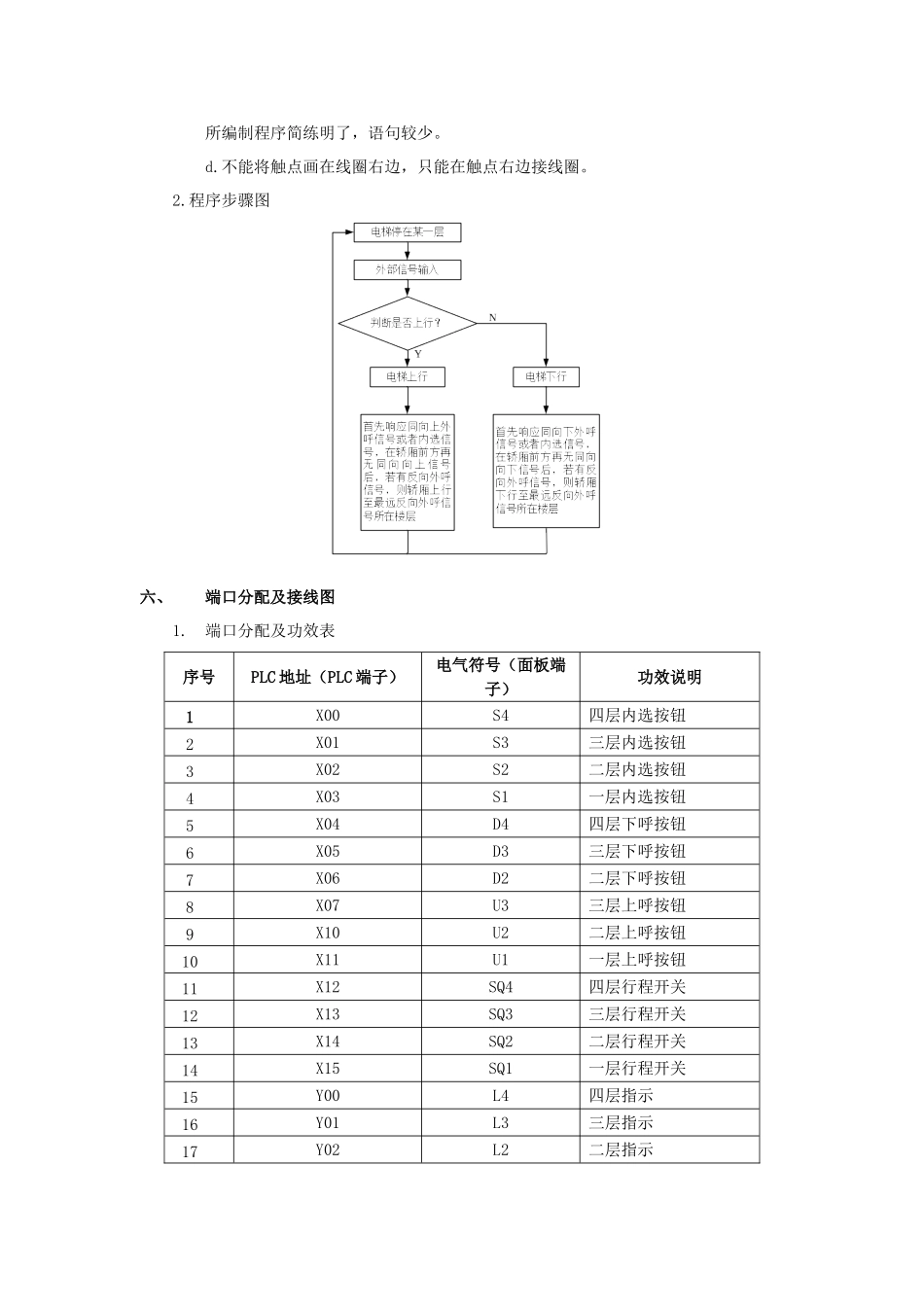

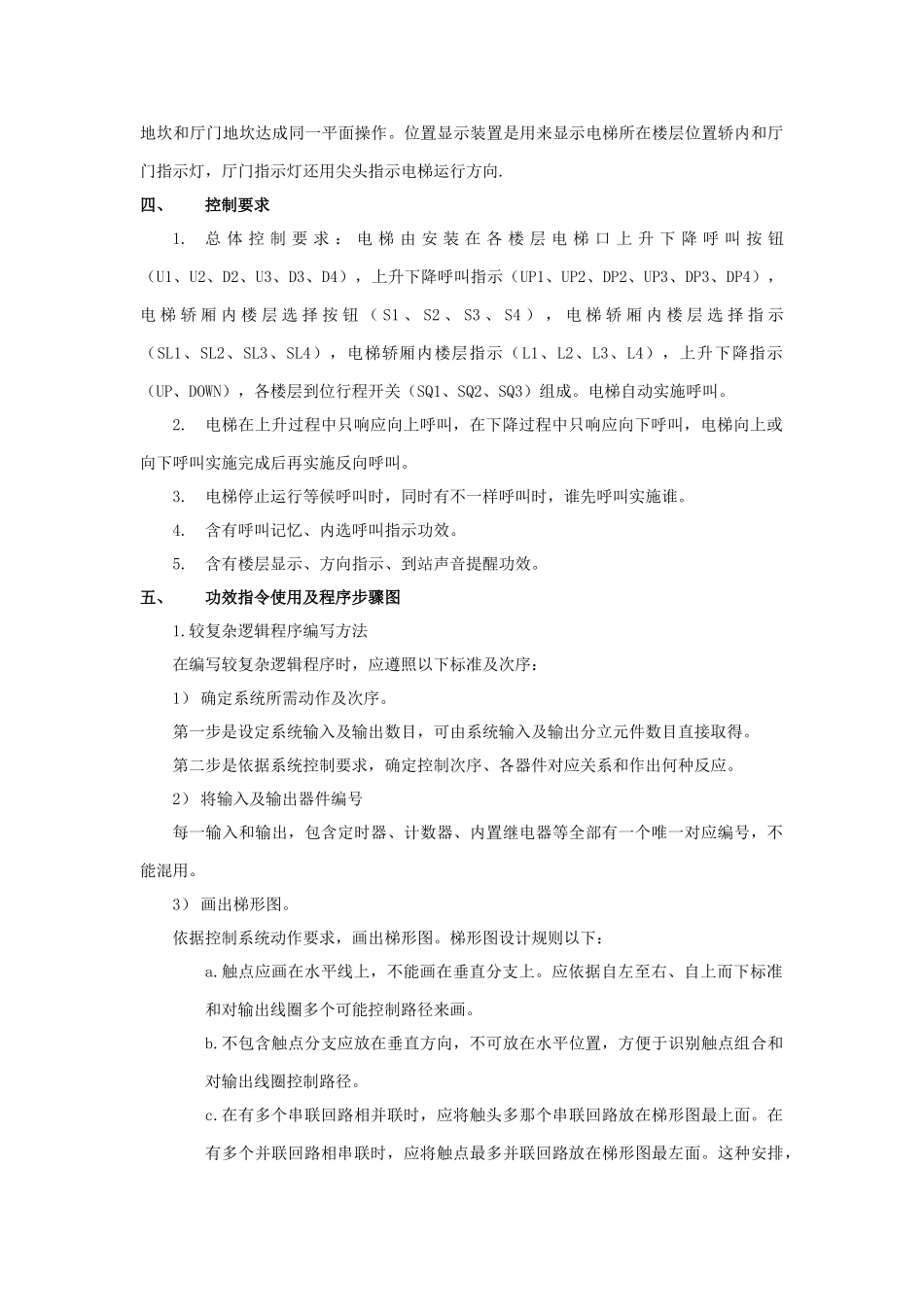

PLC 课程设计 四层电梯控制一、实训目标1.掌握复杂输入输出控制系统程序编程技巧2.掌握四层电梯控制系统接线、调试、操作二、实训设备序号名 称型号和规格数量备注1实训装置THPFSL-212实训挂箱A19-113导线3 号若干4通讯编程电缆SC-091三菱5实训指导书THPFSL-1/216计算机（带编程软件）1自备三、面板图 电梯电气控制系统由控制装置，操纵装置，平层装置，和位置显示装置等部分组成。其中控制装置依据电梯运行逻辑功效要求，控制电梯运行，设置在机房中控制柜上。操纵装置是由轿厢内按钮箱和厅门呼唤箱按钮来操纵电梯运行。平层装置是发出平层控制信号使电梯轿厢正确平层控制装置。所谓平层，是指轿厢在靠近某一楼层停靠站时，欲使轿厢+地坎和厅门地坎达成同一平面操作。位置显示装置是用来显示电梯所在楼层位置轿内和厅门指示灯，厅门指示灯还用尖头指示电梯运行方向.四、控制要求1.总 体 控 制 要 求 ： 电 梯 由 安 装 在 各 楼 层 电 梯 口 上 升 下 降 呼 叫 按 钮（U1、U2、D2、U3、D3、D4），上升下降呼叫指示（UP1、UP2、DP2、UP3、DP3、DP4），电 梯 轿 厢 内 楼 层 选 择 按 钮 （ S1 、 S2 、 S3 、 S4 ） ， 电 梯 轿 厢 内 楼 层 选 择 指 示（SL1、SL2、SL3、SL4），电梯轿厢内楼层指示（L1、L2、L3、L4），上升下降指示（UP、DOWN），各楼层到位行程开关（SQ1、SQ2、SQ3）组成。电梯自动实施呼叫。2.电梯在上升过程中只响应向上呼叫，在下降过程中只响应向下呼叫，电梯向上或向下呼叫实施完成后再实施反向呼叫。3.电梯停止运行等候呼叫时，同时有不一样呼叫时，谁先呼叫实施谁。4.含有呼叫记忆、内选呼叫指示功效。5.含有楼层显示、方向指示、到站声音提醒功效。五、功效指令使用及程序步骤图1.较复杂逻辑程序编写方法在编写较复杂逻辑程序时，应遵照以下标准及次序：1） 确定系统所需动作及次序。第一步是设定系统输入及输出数目，可由系统输入及输出分立元件数目直接取得。 第二步是依据系统控制要求，确定控制次序、各器件对应关系和作出何种反应。2） 将输入及输出器件编号每一输入和输出，包含定时器、计数器、内置继电器等全部有一个唯一对应编号，不能混用。3） 画出梯形图。依据控制系统动作要求，画出梯形图。梯形图设计规则以下：a.触点应画在水平线上，不能画在垂直分支上。应依据自左至右、自上而下标准和对输出线圈多个可能控制路径来画。b.不包含触...
