PLC交通灯课程设计

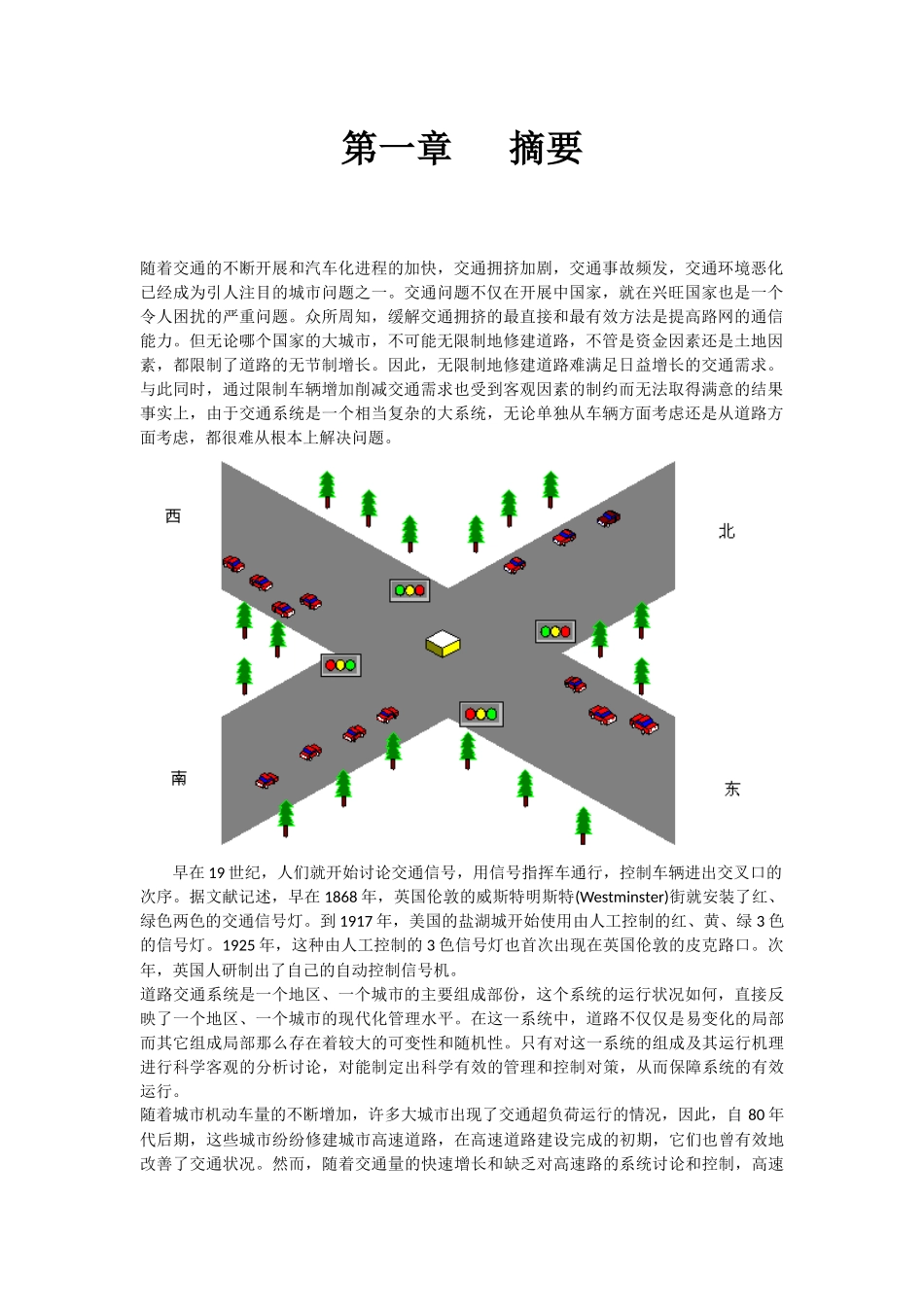

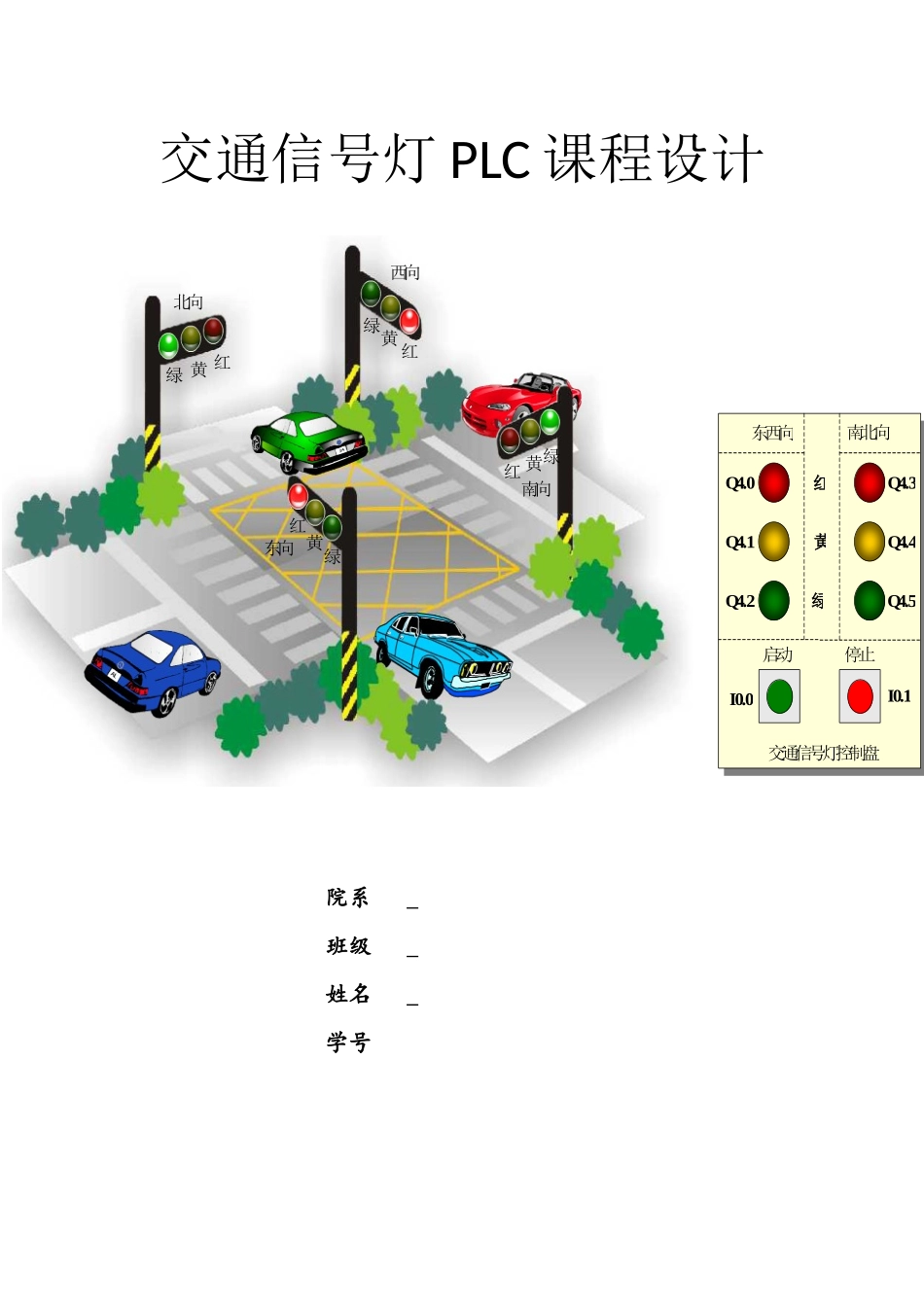

北向 南向 东向 西向 红 红 红 红 黄 黄 黄 黄 绿 绿 绿 绿 启动 停止 东西向 南北向 黄 红 绿 Q4.0 Q4.1 Q4.2 Q4.3 Q4.4 Q4.5 交通信号灯控制盘 I0.0 I0.1 交通信号灯 PLC 课程设计 院系 班级 姓名 学号 目录第一章 摘要.............................................................................- 2 -第二章 简述 PLC..........................................................................- 3 -2.1 PLC 简介...............................................................................- 3 -2.2 PLC 工作原理.......................................................................- 4 -2.3 PLC 主要功能.......................................................................- 5 -第三章 PLC 的交通信号灯系统设计...........................................- 7 -3.2 流程图如下：......................................................................- 8 -程序梯形图设计：....................................................................- 9 -第四章 总结...............................................................................- 12 -程序调试..................................................................................- 12 -4.2 收获和体会........................................................................- 12 -第一章 摘要随着交通的不断开展和汽车化进程的加快，交通拥挤加剧，交通事故频发，交通环境恶化已经成为引人注目的城市问题之一。交通问题不仅在开展中国家，就在兴旺国家也是一个令人困扰的严重问题。众所周知，缓解交通拥挤的最直接和最有效方法是提高路网的通信能力。但无论哪个国家的大城市，不可能无限制地修建道路，不管是资金因素还是土地因素，都限制了道路的无节制增长。因此，无限制地修建道路难满足日益增长的交通需求。与此同时，通过限制车辆增加削减交通需求也受到客观因素的制约而无法取得满意的结果事实上，由于交通系统是一个相当复杂的大系统，无论单独从车辆方面考虑还是从道路方面考虑，都很难从根本上解决问题。早在 19 世纪，人们就开始讨论交通信号，用信号指挥车通行，控制车辆进出交叉口的次序。据文献记述，早在 1868 年，英国伦敦的威斯特...
