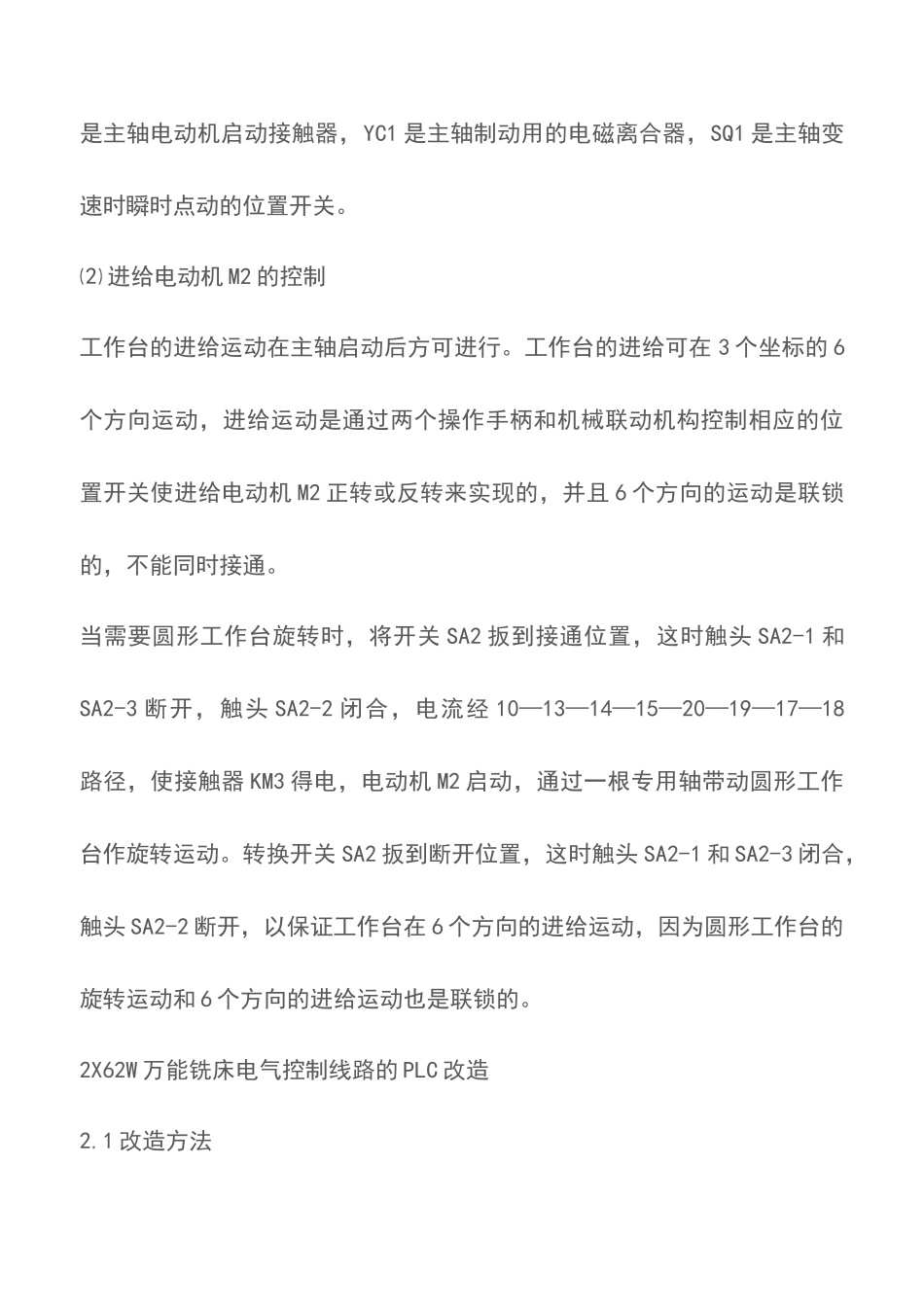

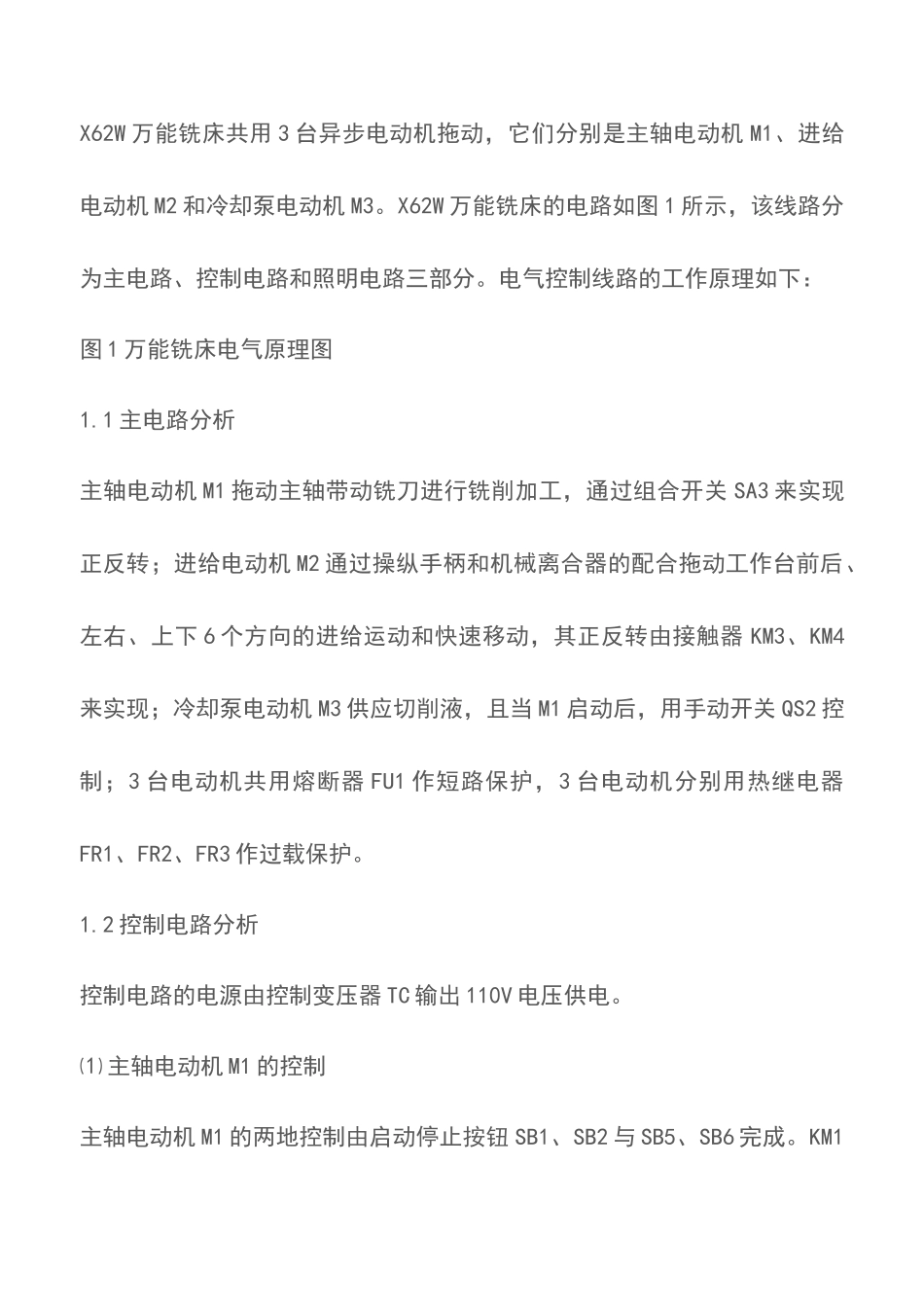

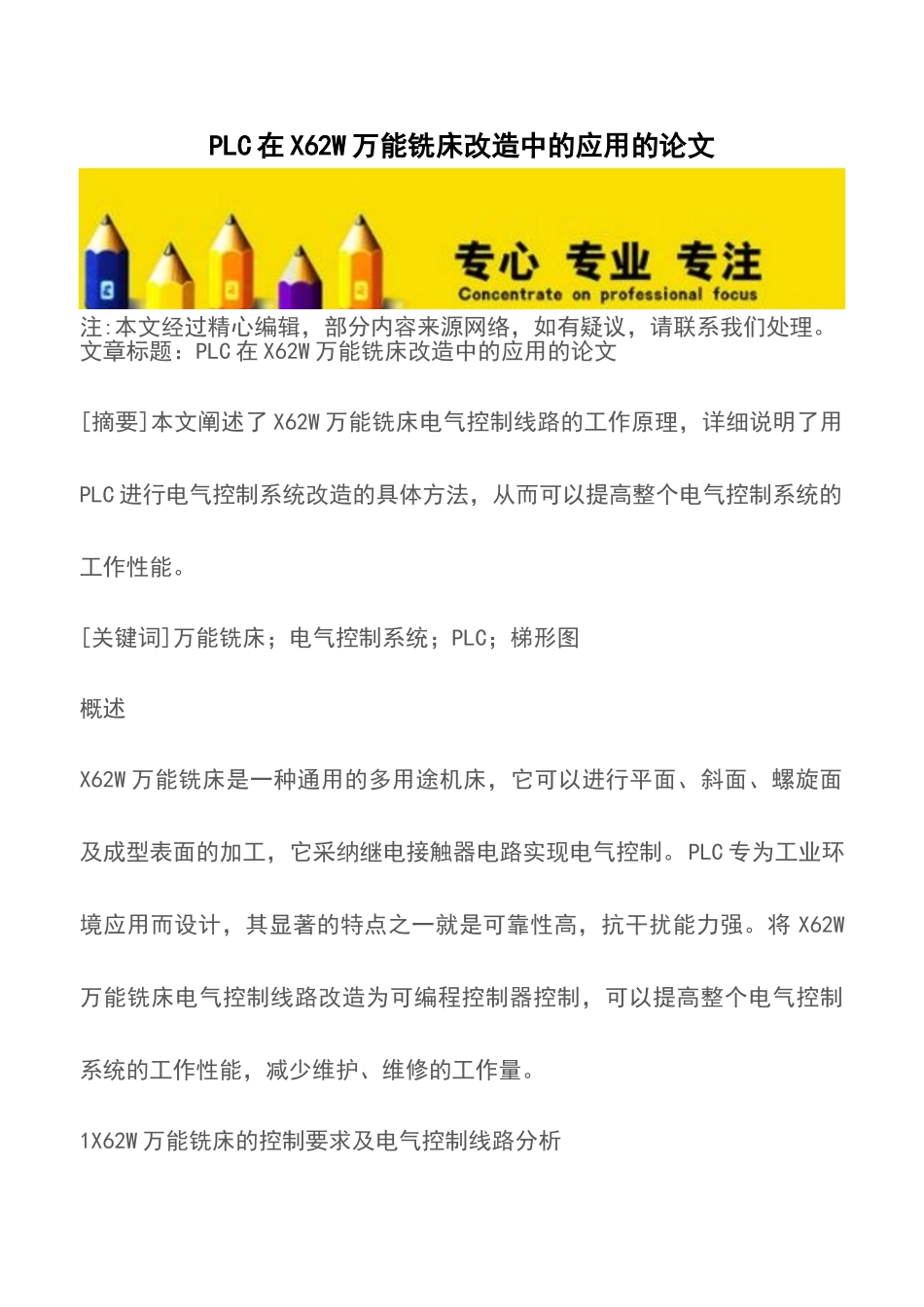

PLC 在 X62W 万能铣床改造中的应用的论文注:本文经过精心编辑，部分内容来源网络，如有疑议，请联系我们处理。文章标题：PLC 在 X62W 万能铣床改造中的应用的论文[摘要]本文阐述了 X62W 万能铣床电气控制线路的工作原理，详细说明了用PLC 进行电气控制系统改造的具体方法，从而可以提高整个电气控制系统的工作性能。[关键词]万能铣床；电气控制系统；PLC；梯形图概述X62W 万能铣床是一种通用的多用途机床，它可以进行平面、斜面、螺旋面及成型表面的加工，它采纳继电接触器电路实现电气控制。PLC 专为工业环境应用而设计，其显著的特点之一就是可靠性高，抗干扰能力强。将 X62W万能铣床电气控制线路改造为可编程控制器控制，可以提高整个电气控制系统的工作性能，减少维护、维修的工作量。1X62W 万能铣床的控制要求及电气控制线路分析X62W 万能铣床共用 3 台异步电动机拖动，它们分别是主轴电动机 M1、进给电动机 M2 和冷却泵电动机 M3。X62W 万能铣床的电路如图 1 所示，该线路分为主电路、控制电路和照明电路三部分。电气控制线路的工作原理如下：图 1 万能铣床电气原理图1.1 主电路分析主轴电动机 M1 拖动主轴带动铣刀进行铣削加工，通过组合开关 SA3 来实现正反转；进给电动机 M2 通过操纵手柄和机械离合器的配合拖动工作台前后、左右、上下 6 个方向的进给运动和快速移动，其正反转由接触器 KM3、KM4来实现；冷却泵电动机 M3 供应切削液，且当 M1 启动后，用手动开关 QS2 控制；3 台电动机共用熔断器 FU1 作短路保护，3 台电动机分别用热继电器FR1、FR2、FR3 作过载保护。1.2 控制电路分析控制电路的电源由控制变压器 TC 输出 110V 电压供电。⑴ 主轴电动机 M1 的控制主轴电动机 M1 的两地控制由启动停止按钮 SB1、SB2 与 SB5、SB6 完成。KM1是主轴电动机启动接触器，YC1 是主轴制动用的电磁离合器，SQ1 是主轴变速时瞬时点动的位置开关。⑵ 进给电动机 M2 的控制工作台的进给运动在主轴启动后方可进行。工作台的进给可在 3 个坐标的 6个方向运动，进给运动是通过两个操作手柄和机械联动机构控制相应的位置开关使进给电动机 M2 正转或反转来实现的，并且 6 个方向的运动是联锁的，不能同时接通。当需要圆形工作台旋转时，将开关 SA2 扳到接通位置，这时触头 SA2-1 和SA2-3 断开，触头 SA2-2 闭合，电流经 10—13—14—15—20—19—17—18路径，使接触器 KM...
