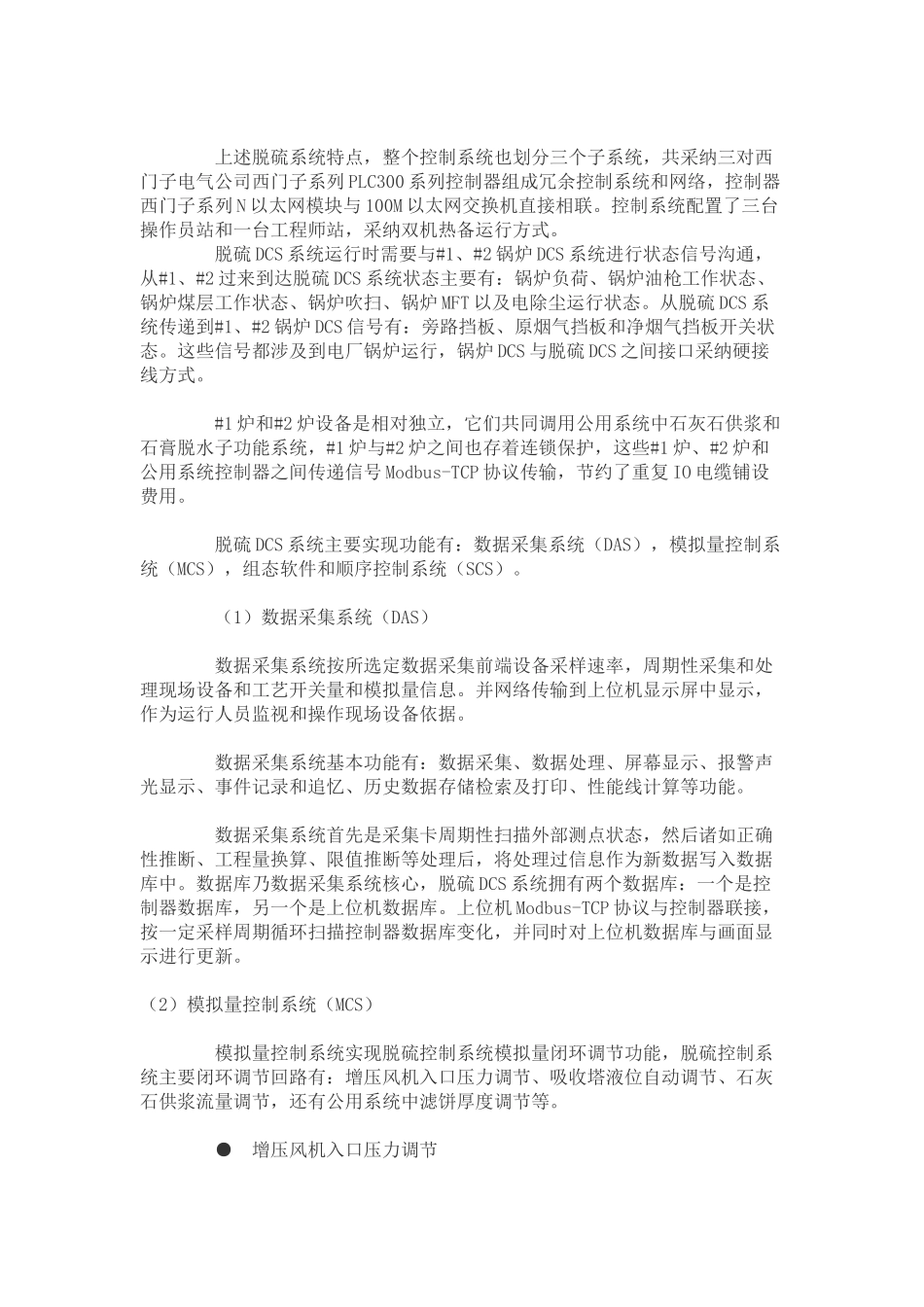

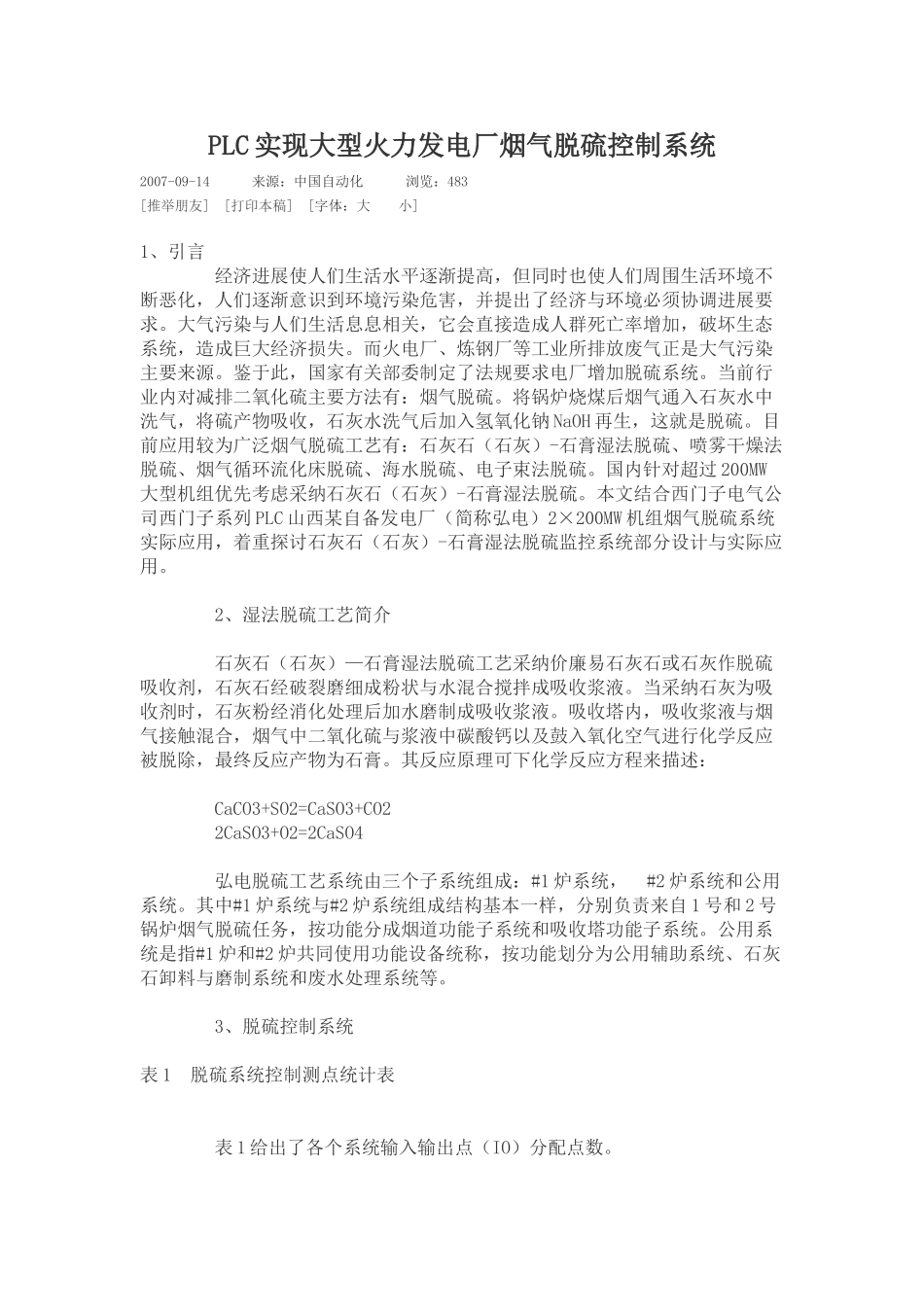

PLC 实现大型火力发电厂烟气脱硫控制系统 2007-09-14 来源：中国自动化 浏览：483 [推举朋友] [打印本稿] [字体：大 小] 1、引言 经济进展使人们生活水平逐渐提高，但同时也使人们周围生活环境不断恶化，人们逐渐意识到环境污染危害，并提出了经济与环境必须协调进展要求。大气污染与人们生活息息相关，它会直接造成人群死亡率增加，破坏生态系统，造成巨大经济损失。而火电厂、炼钢厂等工业所排放废气正是大气污染主要来源。鉴于此，国家有关部委制定了法规要求电厂增加脱硫系统。当前行业内对减排二氧化硫主要方法有：烟气脱硫。将锅炉烧煤后烟气通入石灰水中洗气，将硫产物吸收，石灰水洗气后加入氢氧化钠 NaOH 再生，这就是脱硫。目前应用较为广泛烟气脱硫工艺有：石灰石（石灰）-石膏湿法脱硫、喷雾干燥法脱硫、烟气循环流化床脱硫、海水脱硫、电子束法脱硫。国内针对超过 200MW大型机组优先考虑采纳石灰石（石灰）-石膏湿法脱硫。本文结合西门子电气公司西门子系列 PLC 山西某自备发电厂（简称弘电）2×200MW 机组烟气脱硫系统实际应用，着重探讨石灰石（石灰）-石膏湿法脱硫监控系统部分设计与实际应用。 2、湿法脱硫工艺简介 石灰石（石灰）—石膏湿法脱硫工艺采纳价廉易石灰石或石灰作脱硫吸收剂，石灰石经破裂磨细成粉状与水混合搅拌成吸收浆液。当采纳石灰为吸收剂时，石灰粉经消化处理后加水磨制成吸收浆液。吸收塔内，吸收浆液与烟气接触混合，烟气中二氧化硫与浆液中碳酸钙以及鼓入氧化空气进行化学反应被脱除，最终反应产物为石膏。其反应原理可下化学反应方程来描述： CaCO3+SO2=CaSO3+CO2 2CaSO3+O2=2CaSO4 弘电脱硫工艺系统由三个子系统组成：#1 炉系统， #2 炉系统和公用系统。其中#1 炉系统与#2 炉系统组成结构基本一样，分别负责来自 1 号和 2 号锅炉烟气脱硫任务，按功能分成烟道功能子系统和吸收塔功能子系统。公用系统是指#1 炉和#2 炉共同使用功能设备统称，按功能划分为公用辅助系统、石灰石卸料与磨制系统和废水处理系统等。 3、脱硫控制系统表 1 脱硫系统控制测点统计表 表 1 给出了各个系统输入输出点（IO）分配点数。 上述脱硫系统特点，整个控制系统也划分三个子系统，共采纳三对西门子电气公司西门子系列 PLC300 系列控制器组成冗余控制系统和网络，控制器西门子系列 N 以太网模块与 100M 以太网交换机直接相联。控制系统配置了三台操作员站和一台工程师站，采纳双...
