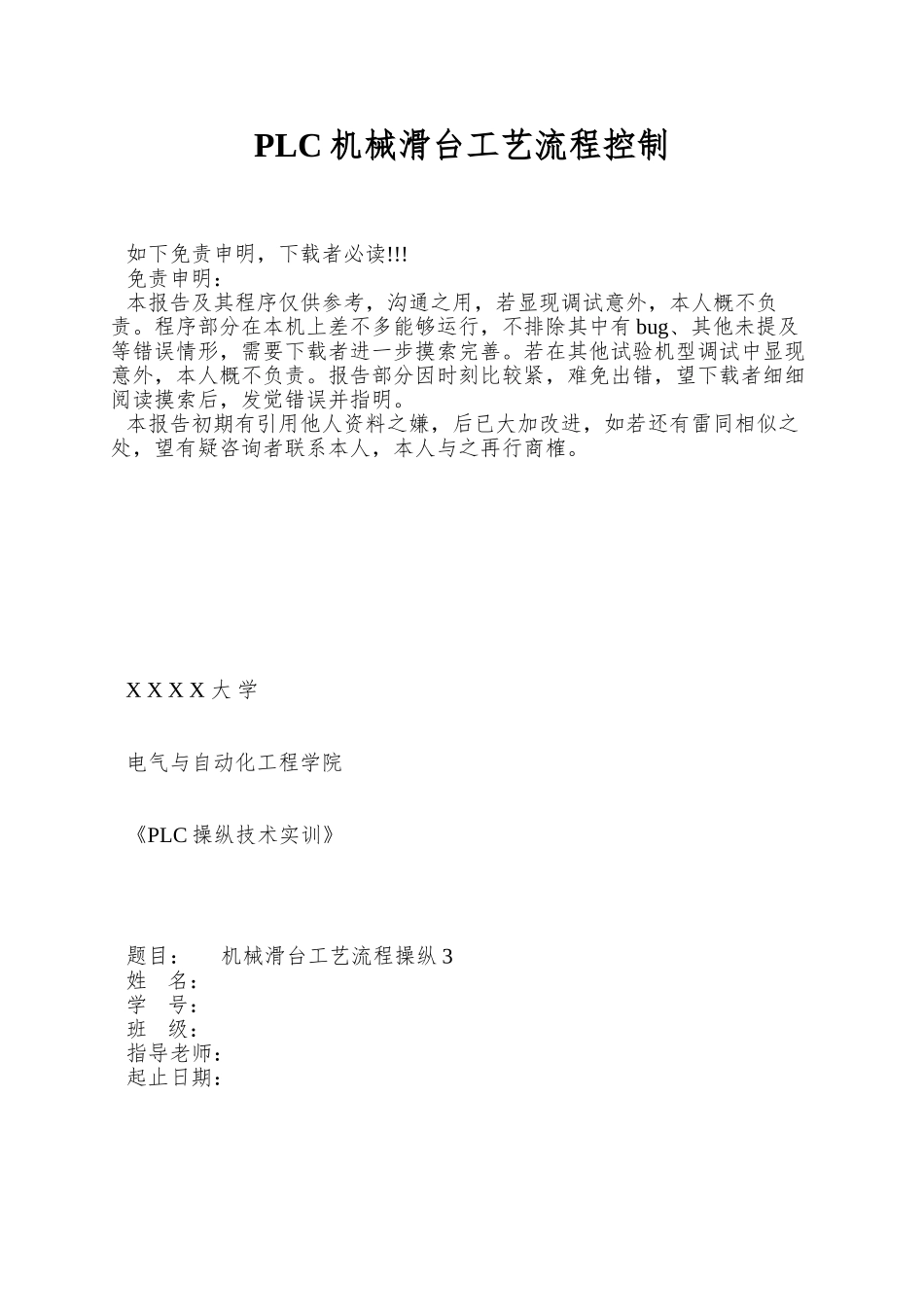

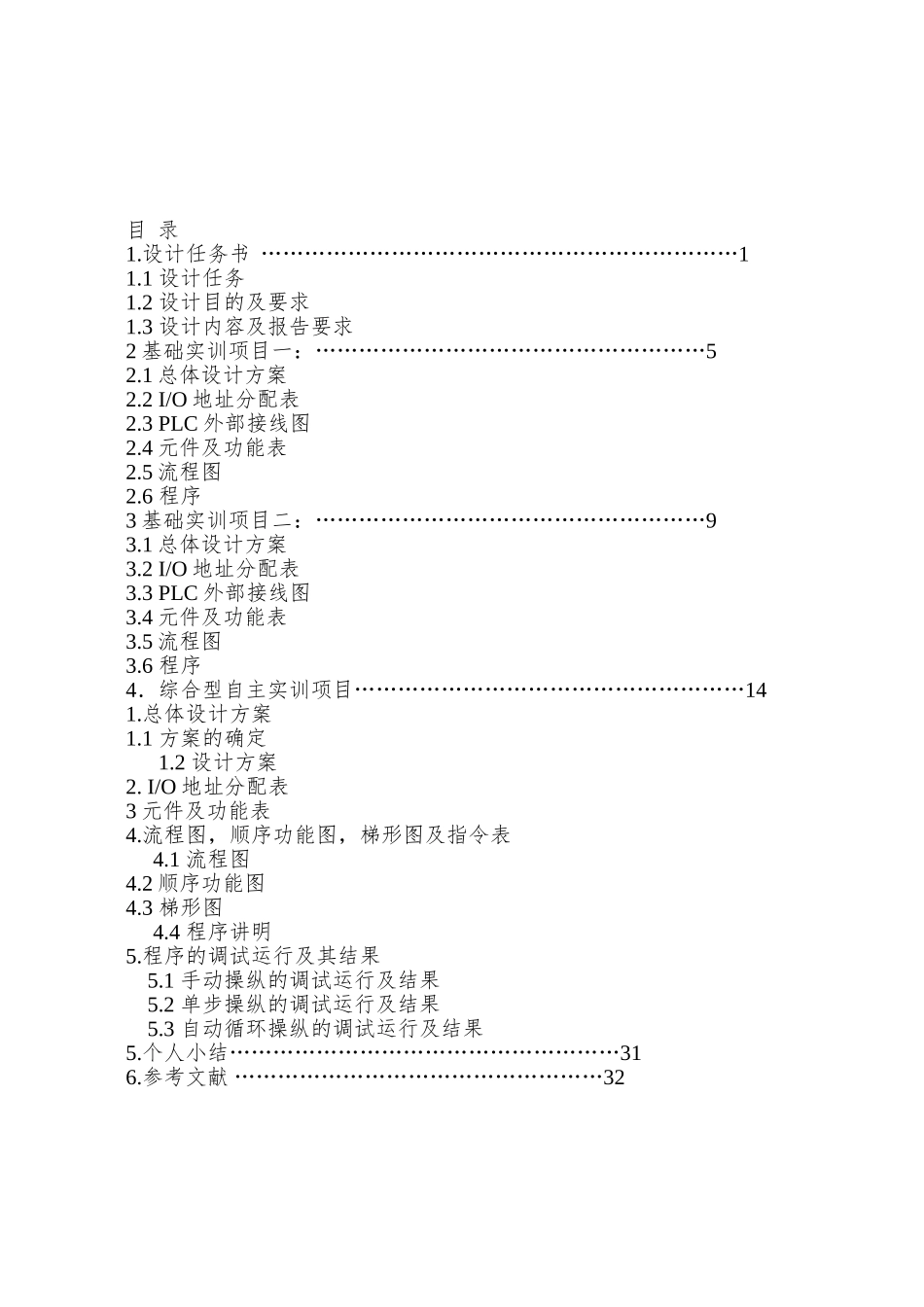

PLC 机械滑台工艺流程控制如下免责申明，下载者必读!!!免责申明：本报告及其程序仅供参考，沟通之用，若显现调试意外，本人概不负责。程序部分在本机上差不多能够运行，不排除其中有 bug、其他未提及等错误情形，需要下载者进一步摸索完善。若在其他试验机型调试中显现意外，本人概不负责。报告部分因时刻比较紧，难免出错，望下载者细细阅读摸索后，发觉错误并指明。本报告初期有引用他人资料之嫌，后已大加改进，如若还有雷同相似之处，望有疑咨询者联系本人，本人与之再行商榷。X X X X 大 学电气与自动化工程学院《PLC 操纵技术实训》题目： 机械滑台工艺流程操纵 3 姓 名： 学 号： 班 级： 指导老师： 起止日期： 目 录1.设计任务书 …………………………………………………………11.1 设计任务1.2 设计目的及要求1.3 设计内容及报告要求2 基础实训项目一：………………………………………………52.1 总体设计方案2.2 I/O 地址分配表2.3 PLC 外部接线图2.4 元件及功能表2.5 流程图2.6 程序3 基础实训项目二：………………………………………………93.1 总体设计方案3.2 I/O 地址分配表3.3 PLC 外部接线图3.4 元件及功能表3.5 流程图3.6 程序4．综合型自主实训项目………………………………………………141.总体设计方案1.1 方案的确定 1.2 设计方案2. I/O 地址分配表3 元件及功能表4.流程图，顺序功能图，梯形图及指令表 4.1 流程图4.2 顺序功能图4.3 梯形图 4.4 程序讲明 5.程序的调试运行及其结果 5.1 手动操纵的调试运行及结果 5.2 单步操纵的调试运行及结果 5.3 自动循环操纵的调试运行及结果5.个人小结………………………………………………316.参考文献 ……………………………………………321． 任务书《PLC 操纵技术》实训任务书(五)题目：机械滑台工艺流程操纵系统设计（三）实训学生需要完成 2 个基础实训项目和 1 个综合型自主实训项目的训练。一、基础实训项目一： 霓虹灯的 PLC 操纵系统的设计一）实训目的1、进一步巩固把握 PLC 差不多指令功能的及其运用方法；2、根据实训设备，熟练把握 PLC 的外围 I/O 设备接线方法3、初步把握 PLC 程序设计方法，养成良好的设计适应，培育差不多的设计能力；二)实训设备：三相沟通电源模块 30822001、直流电源模块 30824001、PLC 主机单元模块 30864002、数字量输入模块 30824003、霓虹灯显示模块 ...
