PLC期末考试试题全和答案

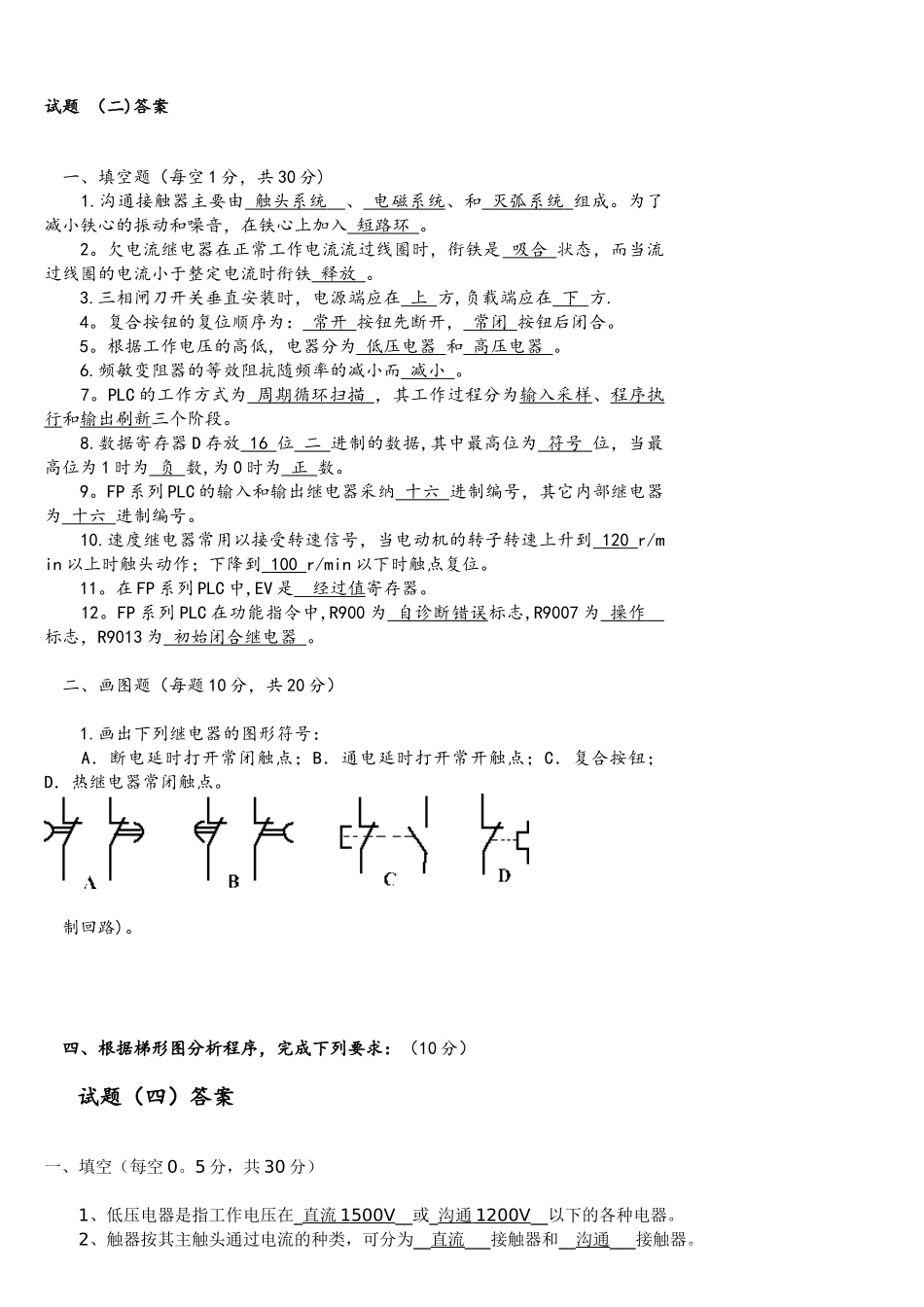

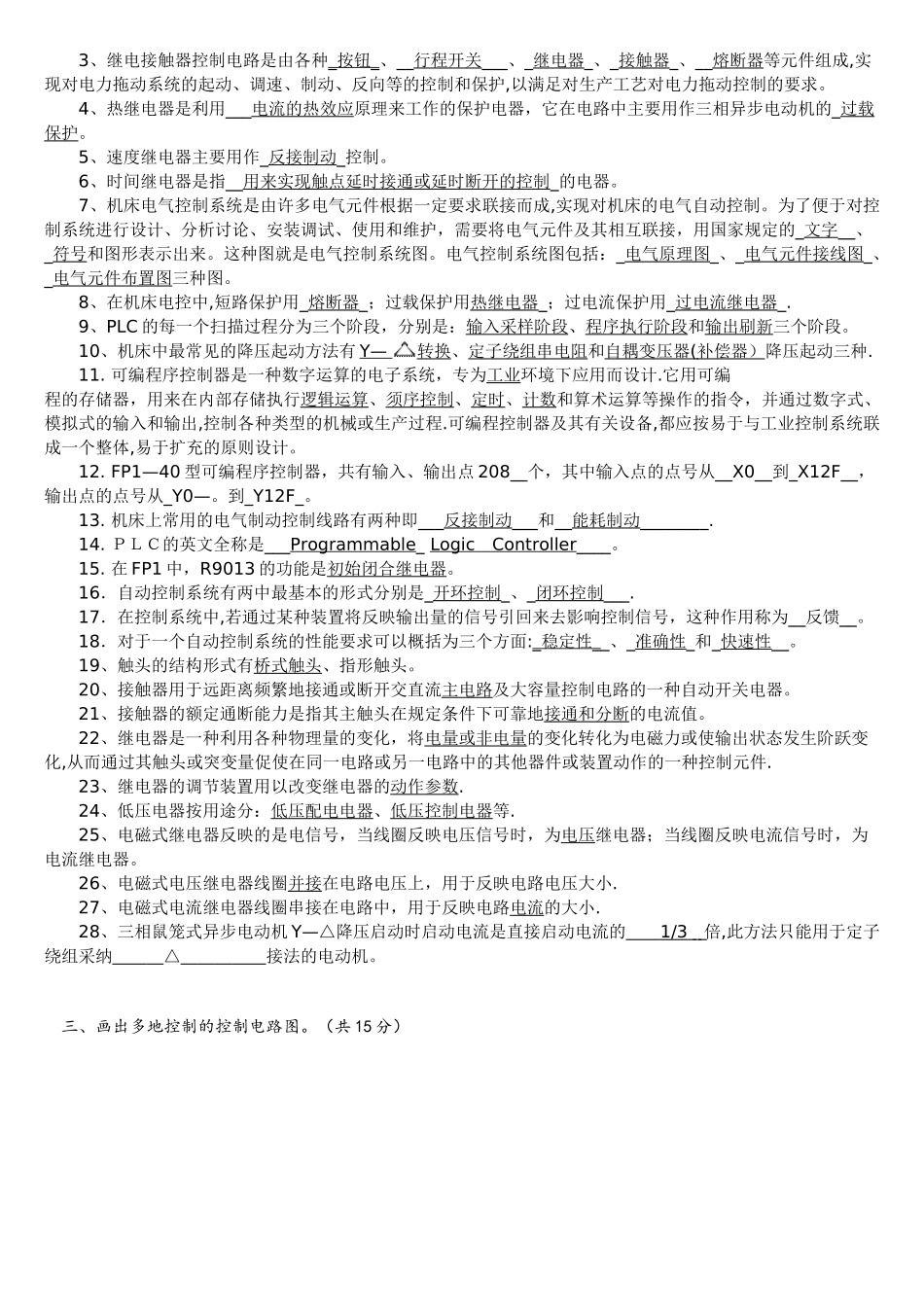

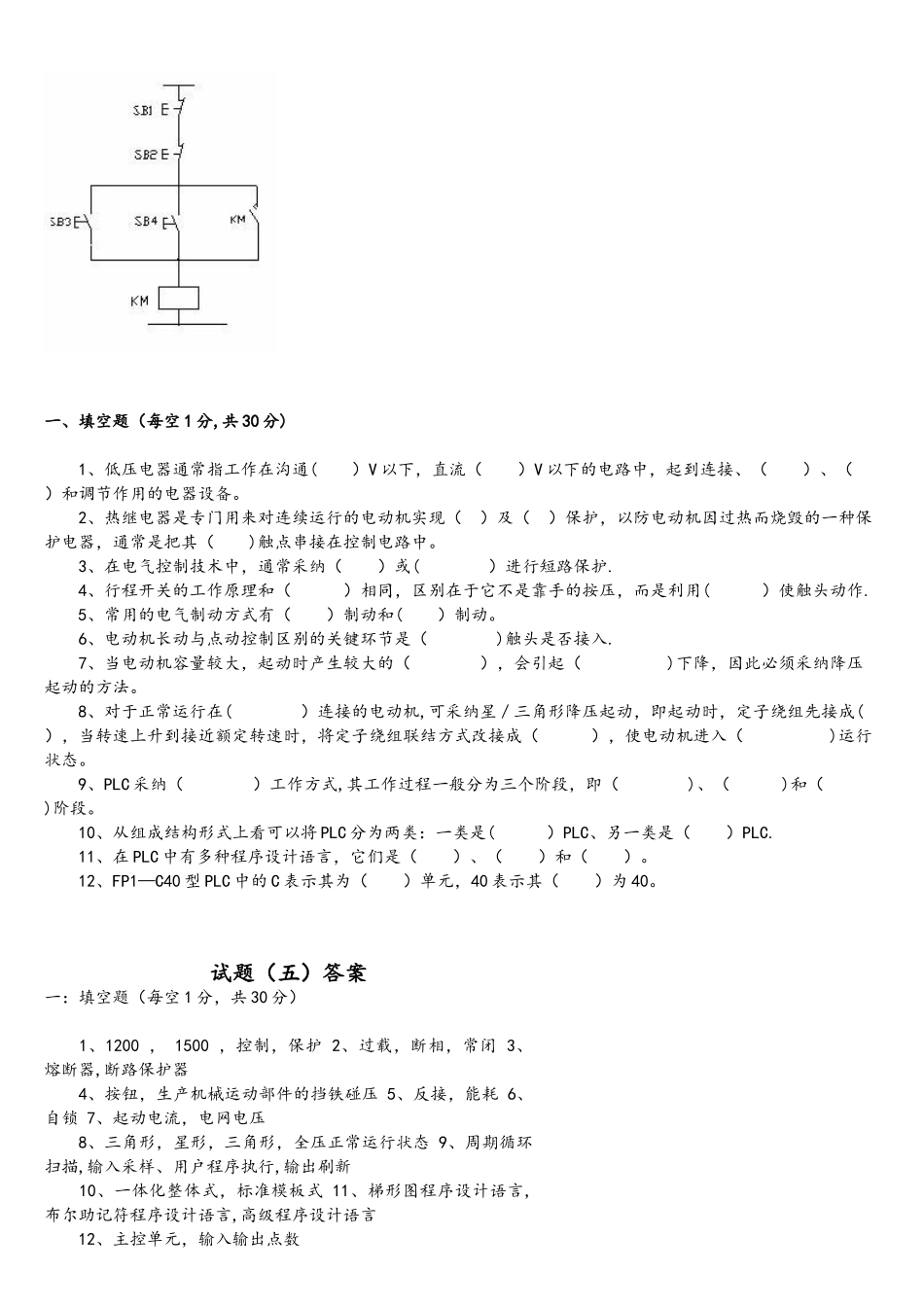

试题 （二)答案 一、填空题（每空 1 分，共 30 分) 1.沟通接触器主要由 触头系统 、 电磁系统 、和 灭弧系统 组成。为了减小铁心的振动和噪音，在铁心上加入 短路环 。 2。欠电流继电器在正常工作电流流过线圈时，衔铁是 吸合 状态，而当流过线圈的电流小于整定电流时衔铁 释放 。 3.三相闸刀开关垂直安装时，电源端应在 上 方,负载端应在 下 方. 4。复合按钮的复位顺序为： 常开 按钮先断开， 常闭 按钮后闭合。 5。根据工作电压的高低，电器分为 低压电器 和 高压电器 。 6.频敏变阻器的等效阻抗随频率的减小而 减小 。 7。PLC 的工作方式为 周期循环扫描 ，其工作过程分为输入采样、程序执行和输出刷新三个阶段。 8.数据寄存器 D 存放 16 位 二 进制的数据,其中最高位为 符号 位，当最高位为 1 时为 负 数,为 0 时为 正 数。 9。FP 系列 PLC 的输入和输出继电器采纳 十六 进制编号，其它内部继电器为 十六 进制编号。 10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min 以上时触头动作；下降到 100 r/min 以下时触点复位。 11。在 FP 系列 PLC 中,EV 是 经过值寄存器。 12。FP 系列 PLC 在功能指令中,R900 为 自诊断错误 标志,R9007 为 操作 标志，R9013 为 初始闭合继电器 。 二、画图题（每题 10 分，共 20 分） 1.画出下列继电器的图形符号： A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。 制回路)。 四、根据梯形图分析程序，完成下列要求：（10 分）试题（四）答案一、填空（每空 0。5 分，共 30 分） 1、低压电器是指工作电压在_直流 1500V __或_沟通 1200V __以下的各种电器。 2、触器按其主触头通过电流的种类，可分为__直流___接触器和__沟通___接触器。 3、继电接触器控制电路是由各种_ 按钮 _ 、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成,实现对电力拖动系统的起动、调速、制动、反向等的控制和保护,以满足对生产工艺对电力拖动控制的要求。 4、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。 5、速度继电器主要用作_反接制动_控制。 6、时间继电器是指__用来实现触点延时接通或延时断开的控制_的电器。 7、机床电气控制系统是由许多电气元件根据一定要求联接而成,...
