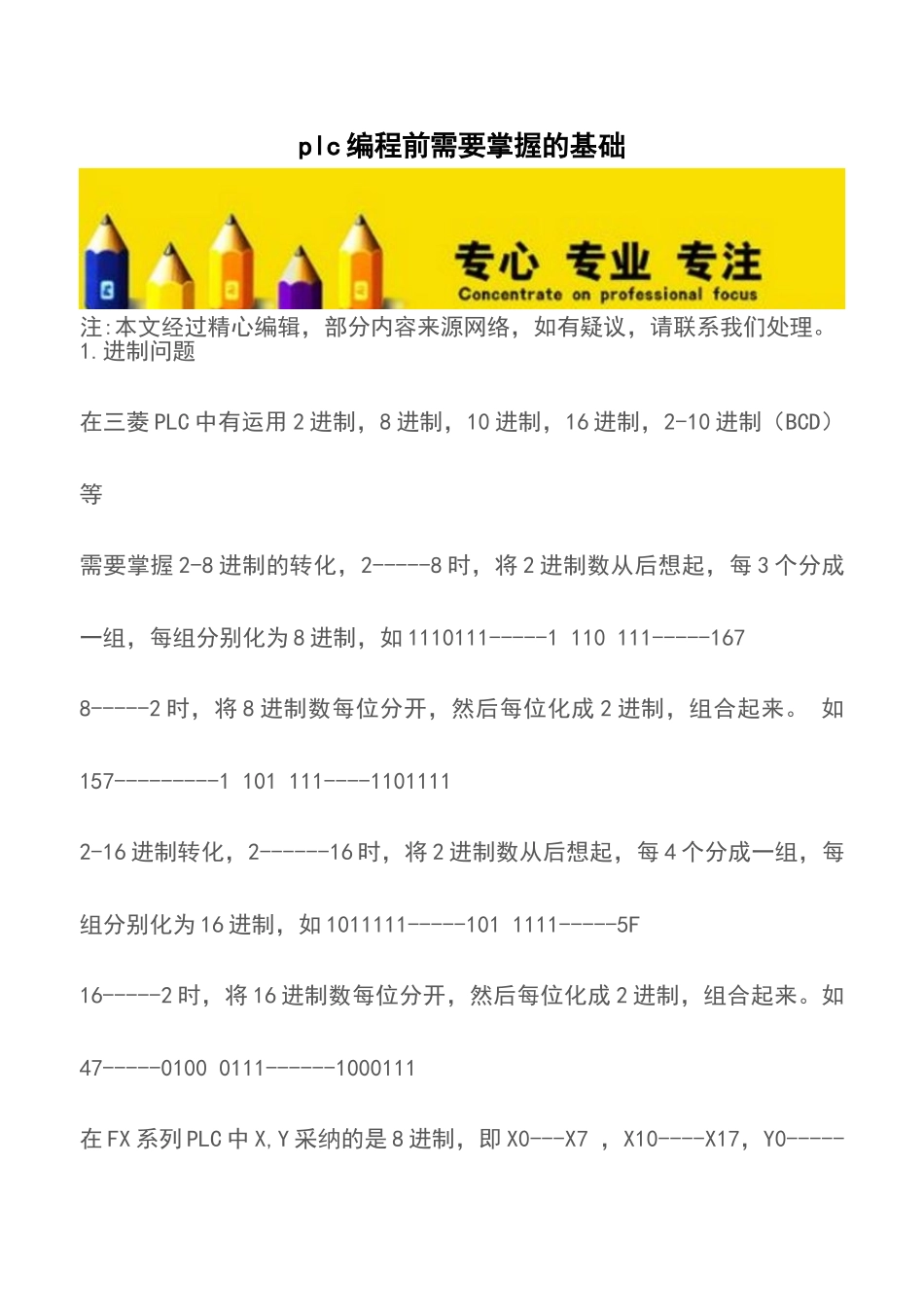

plc编程前需要掌握的基础-

plc 编程前需要掌握的基础 注:本文经过精心编辑，部分内容来源网络，如有疑议，请联系我们处理。1.进制问题在三菱 PLC 中有运用 2 进制，8 进制，10 进制，16 进制，2-10 进制（BCD）等需要掌握 2-8 进制的转化，2-----8 时，将 2 进制数从后想起，每 3 个分成一组，每组分别化为 8 进制，如 1110111-----1 110 111-----1678-----2 时，将 8 进制数每位分开，然后每位化成 2 进制，组合起来。 如157---------1 101 111----11011112-16 进制转化，2------16 时，将 2 进制数从后想起，每 4 个分成一组，每组分别化为 16 进制，如 1011111-----101 1111-----5F16-----2 时，将 16 进制数每位分开，然后每位化成 2 进制，组合起来。如47-----0100 0111------1000111在 FX 系列 PLC 中 X,Y 采纳的是 8 进制，即 X0---X7 ，X10----X17，Y0-----Y7.........不存在 X8.其他的软元件采纳 10 进制。在 A,Q 系列 PLC 中 X,Y 采纳 16 进制，即 X0----XF, X10---X1F ,Y0----YF2.编程软件FX-GPWIN 只适合 FX 系列 PLC 编程使用GX-Developer 适合 FX, Q, A 系列 PLC 编程使用GX-WORK2 适合 FX , Q , L 系列 PLC 编程使用GX-Developer 安 装 时 ， 请 先 安 装 环 境 即 安 装 文 件 夹 下 的 ENVMEL 中 的SETUP，安装完毕再点安装文件夹下的 SETUP。安装时注意在中途会有选项，注意不要点取安装成监视模式。看到还有很多的问是否支持 WIN7，我说，目前来说想要稳定性好，做工控的你就得用 XP。某些支持 WIN7--32 位，但不支持 WIN7--64 位。3.编程线问题常常看到怎么电脑和 PLC 通讯不上之类的问题，除了极个别的不给 PLC 通电的同志外，大部分的应该是通讯线的端口设置问题。编程线主要有几种 SC-09 , USB-SC-09, USB（打印机线）。在使用 SC-09 时，假如电脑没有 RS232 接口，需配置 USB/RS232 转换器，购买该转换器时，请一定跟商家讲明是用于 PLC 编程的（我曾买过，用于单片机的不能使用）。需要安装驱动，安装驱动后，在电脑的设备管理器中会有该转换器的虚拟 RS232 端口号，如 COM4，编程时下载上载就要选取这个端口号。使用 USB-SC-09 线时，需要安装驱动，安装驱动后，在电脑的设备管理器中会有该转换器的虚拟 RS232 端口号，如 COM4，编程时下载上载就要选取这个端口号。Q 系列 PLC 使用 USB ...
