plc课程设计：自动洗车机控制设计VIP专享

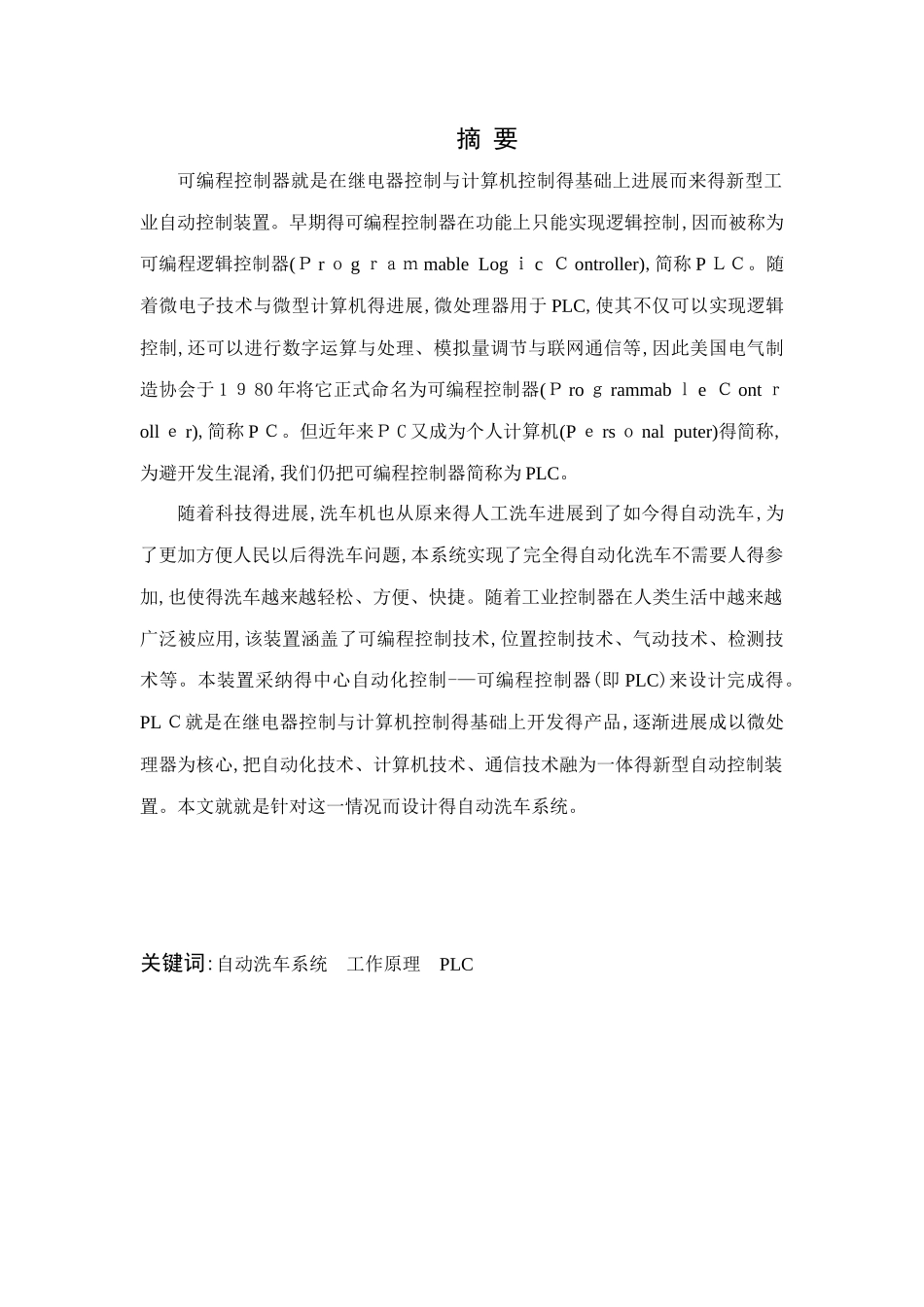

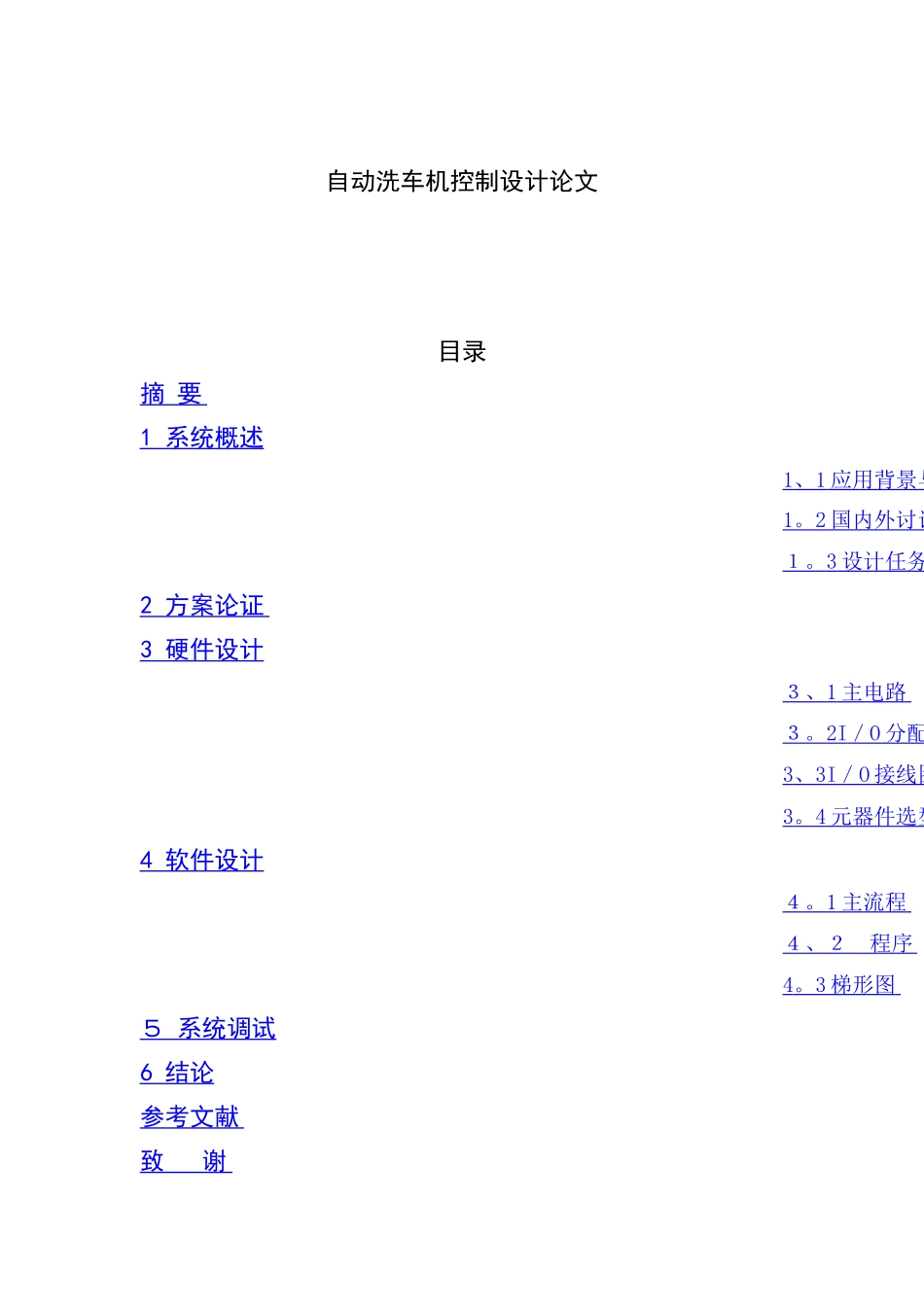

自动洗车机控制设计论文目录摘 要 1 系统概述 1 、 1 应用背景与意义 1 。 2 国内外讨论现状 １。 3 设计任务与要求 2 方案论证 3 硬件设计 ３、 1 主电路 ３。 2I ／ O 分配 3 、 3I ／ O 接线图 3 。 4 元器件选型 4 软件设计 ４。 1 主流程 ４、２ 程序 4 。 3 梯形图 ５ 系统调试6 结论 参考文献 致 谢 摘 要可编程控制器就是在继电器控制与计算机控制得基础上进展而来得新型工业自动控制装置。早期得可编程控制器在功能上只能实现逻辑控制,因而被称为可编程逻辑控制器(Ｐ r ｏ g ｒａｍ mable Log ｉ c Ｃ ontroller),简称 P ＬＣ。随着微电子技术与微型计算机得进展,微处理器用于 PLC,使其不仅可以实现逻辑控制,还可以进行数字运算与处理、模拟量调节与联网通信等,因此美国电气制造协会于 1 ９ 80 年将它正式命名为可编程控制器(Ｐ ro ｇ rammab ｌ e Ｃ ont ｒoll ｅ r),简称 P Ｃ。但近年来Ｐ C 又成为个人计算机(P ｅ rs ｏ nal puter)得简称,为避开发生混淆,我们仍把可编程控制器简称为 PLC。 随着科技得进展,洗车机也从原来得人工洗车进展到了如今得自动洗车,为了更加方便人民以后得洗车问题,本系统实现了完全得自动化洗车不需要人得参加,也使得洗车越来越轻松、方便、快捷。随着工业控制器在人类生活中越来越广泛被应用,该装置涵盖了可编程控制技术,位置控制技术、气动技术、检测技术等。本装置采纳得中心自动化控制-—可编程控制器(即 PLC)来设计完成得。PL Ｃ就是在继电器控制与计算机控制得基础上开发得产品,逐渐进展成以微处理器为核心,把自动化技术、计算机技术、通信技术融为一体得新型自动控制装置。本文就就是针对这一情况而设计得自动洗车系统。 关键词:自动洗车系统 工作原理 PLC1 系统概述1。１应用背景与意义自从 19 世纪第一辆汽车诞生以来,汽车行业随着现代科技技术得进展有了质得得飞跃,随着时代得进展,人们生活水平得提高,人们对汽车得需求量也逐渐加大,随之而来得便就是汽车得保养,其中汽车得清洗便就是不可缺少得内容。目前,国内得汽车清洗由传统得人工完成。对于当今社会,高科技得进展实现了各行各业得自动化控制,但就是在汽车清洗行业,大部分仍就是靠人工来完成。传统得洗车业通常由人工完成,利用人力资源,对汽车进行涂抹泡沫,然后采纳高压水泵,利用水泵对汽车进行冲洗,再在自然光及风等自然条件下,让清洗...
