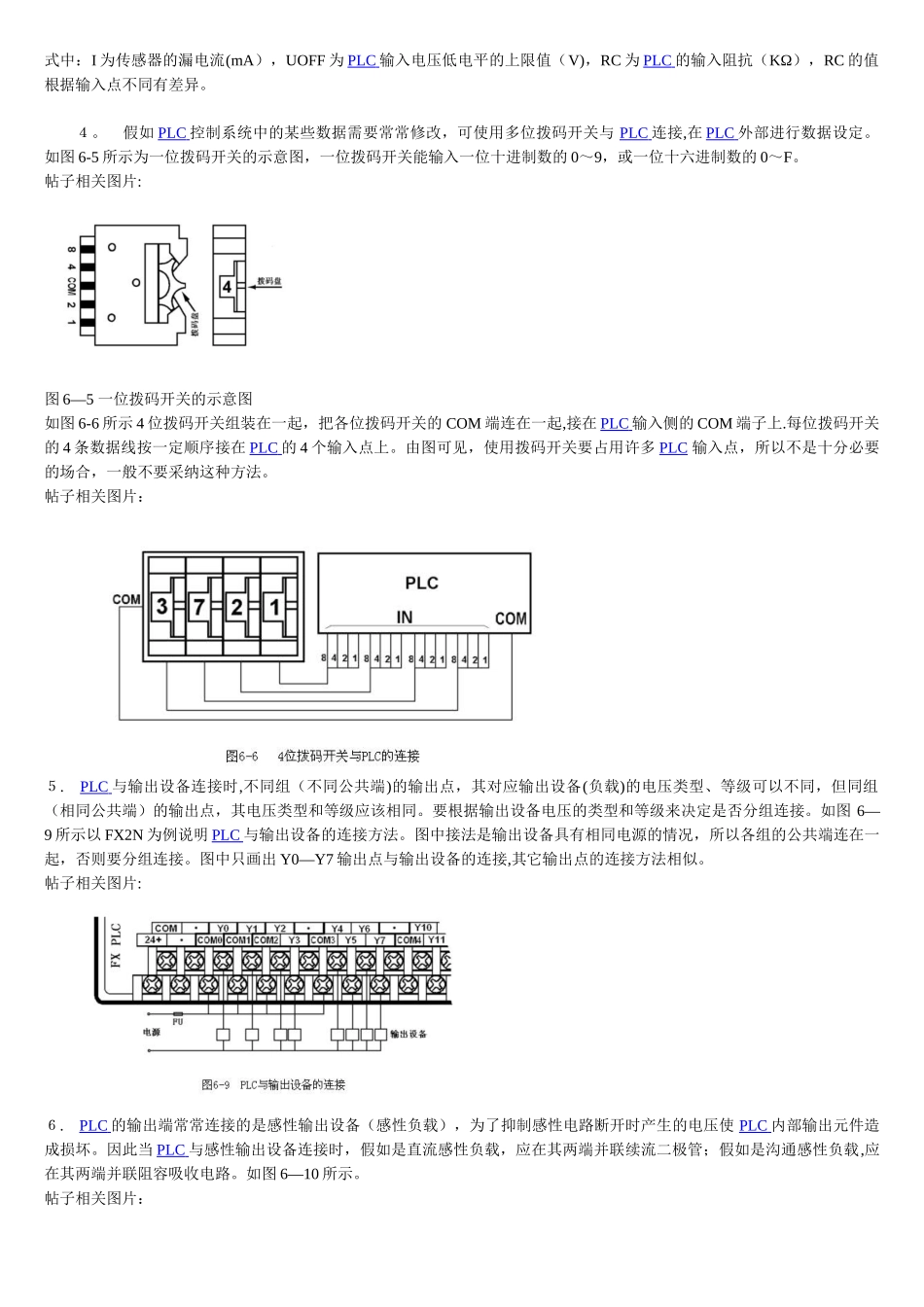

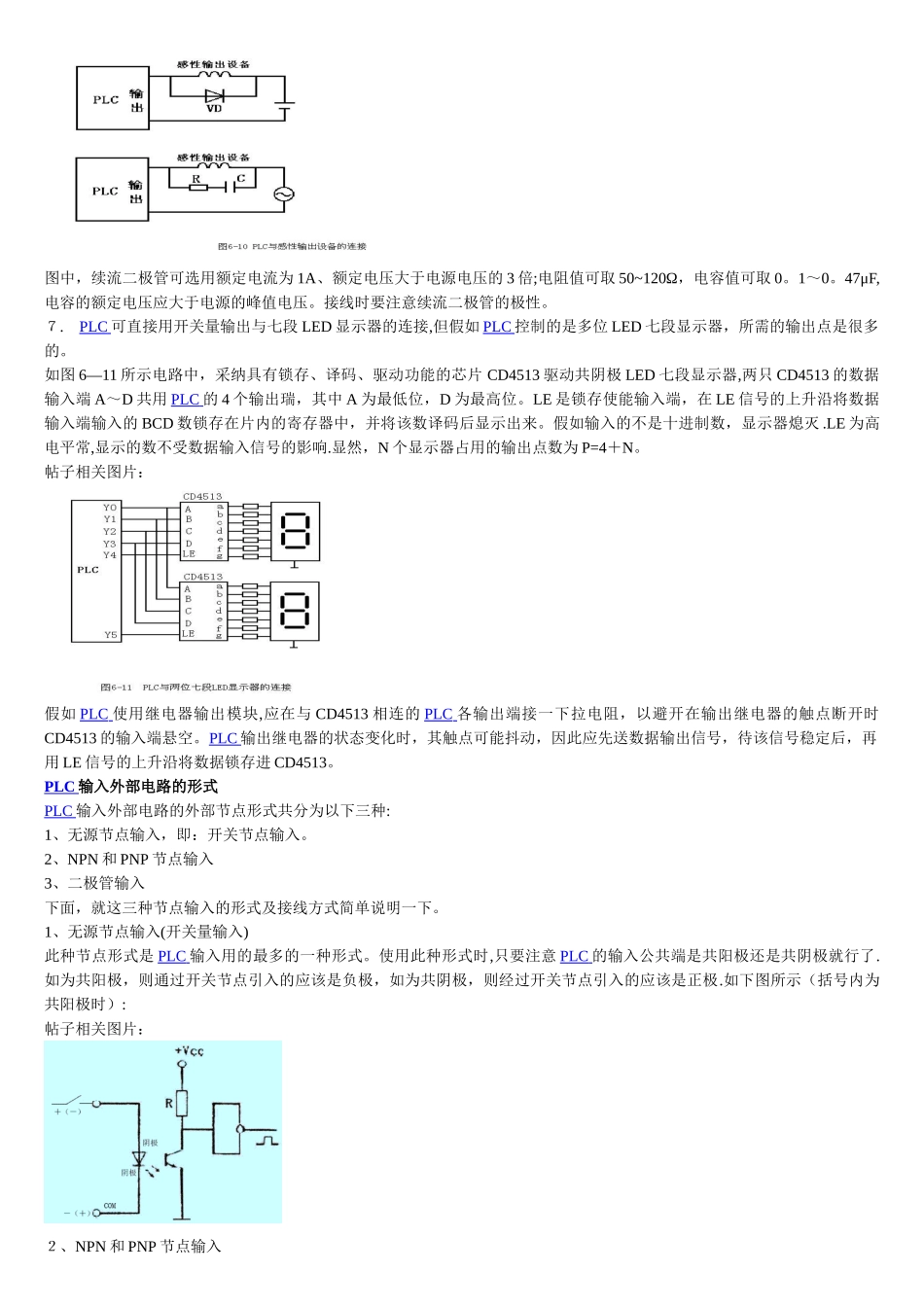

PLC 输入输出设备正确连接电路PLC 常见的输入设备有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。正确地连接输入和输出电路，是保证 PLC 安全可靠工作的前提。1。 PLC 与主令电器类设备的连接如图 6-4 所示是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图.图中的 PLC 为直流汇点式输入，即所有输入点共用一个公共端 COM，同时 COM 端内带有 DC24V 电源.若是分组式输入，也可参照图 6-4 的方法进行分组连接帖子相关图片:２。 旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）.因些可将旋转编码器的输出脉冲信号直接输入给 PLC，利用 PLC 的高速计数器对其脉冲信号进行计数，以获得测量结果。不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出 A、B、Z 三相脉冲,有的只有 A、B 相两相，最简单的只有 A 相.如图 6-7 所示是输出两相脉冲的旋转编码器与 FX 系列 PLC 的连接示意图。编码器有 4 条引线,其中 2 条是脉冲输出线，1 条是 COM 端线,1 条是电源线.编码器的电源可以是外接电源，也可直接使用 PLC 的 DC24V 电源.电源“—”端要与编码器的COM 端连接，“+ ”与编码器的电源端连接.编码器的 COM 端与 PLC 输入 COM 端连接，A、B 两相脉冲输出线直接与 PLC的输入端连接，连接时要注意 PLC 输入的响应时间.有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。帖子相关图片:３. 传感器的种类很多，其输出方式也各不相同。当采纳接近开关、光电开关等两线式传感器时，由于传感器的漏电流较大，可能出现错误的输入信号而导致 PLC 的误动作,此时可在 PLC 输入端并联旁路电阻Ｒ，如图 6-8 所示。当漏电流不足lmA 时可以不考虑其影响。帖子相关图片:式中：I 为传感器的漏电流(mA），UOFF 为 PLC 输入电压低电平的上限值（V)，RC 为 PLC 的输入阻抗（KΩ），RC 的值根据输入点不同有差异。 ４。 假如 PLC 控制系统中的某些数据需要常常修改，可使用多位拨码开关与 PLC 连接,在 PLC 外部进行数据设定。如图 6-5 所示为一位拨码开关的示意图，一位拨码开关能输入一位十进制数的 0～9，或一位十六进制数的 0～F。帖子相关图片:图 6—5 一位拨码开关的示意图如图 6-6 所示 4 位拨码开关组装在一起，把各位拨码开关的 COM 端连...
