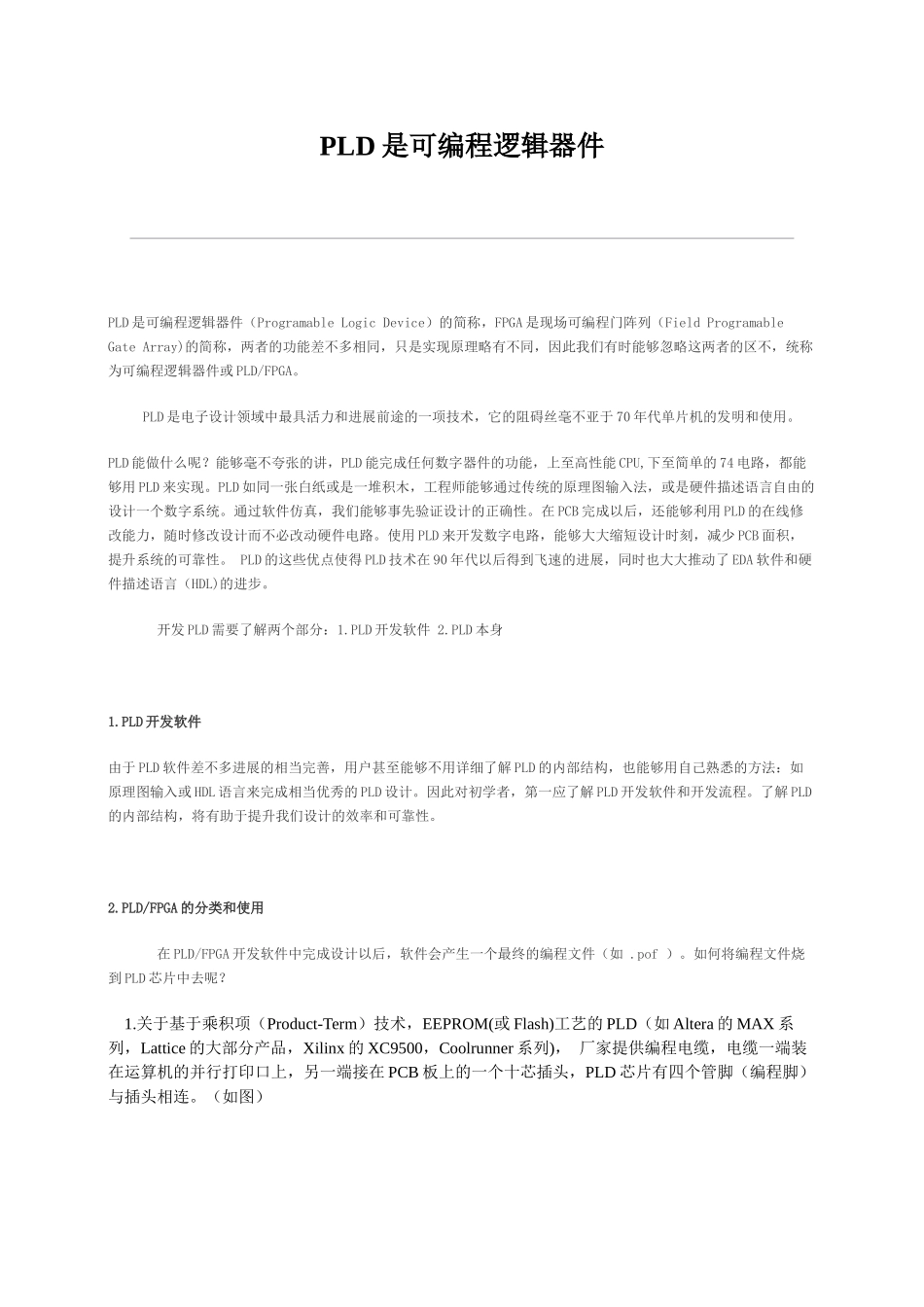

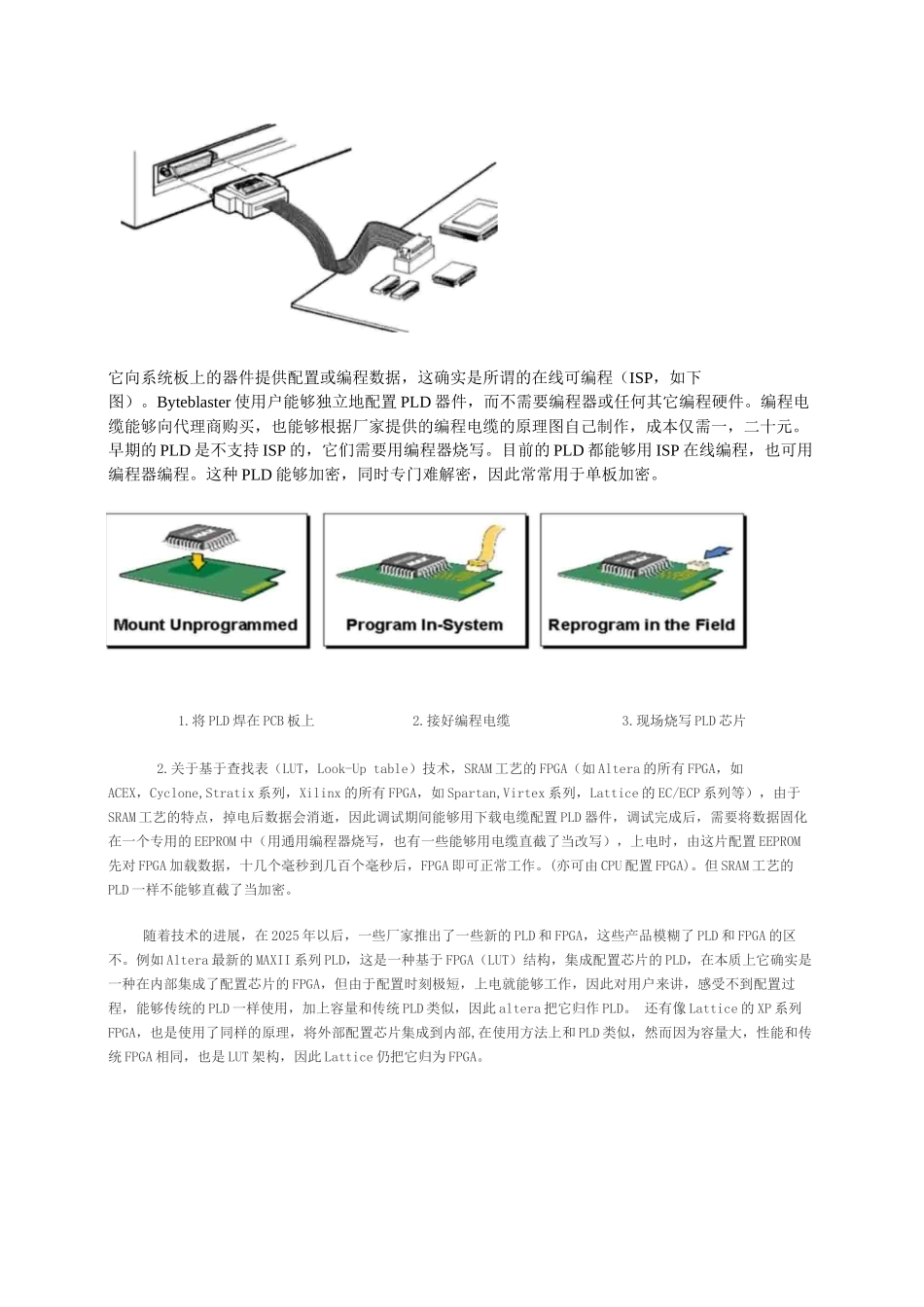

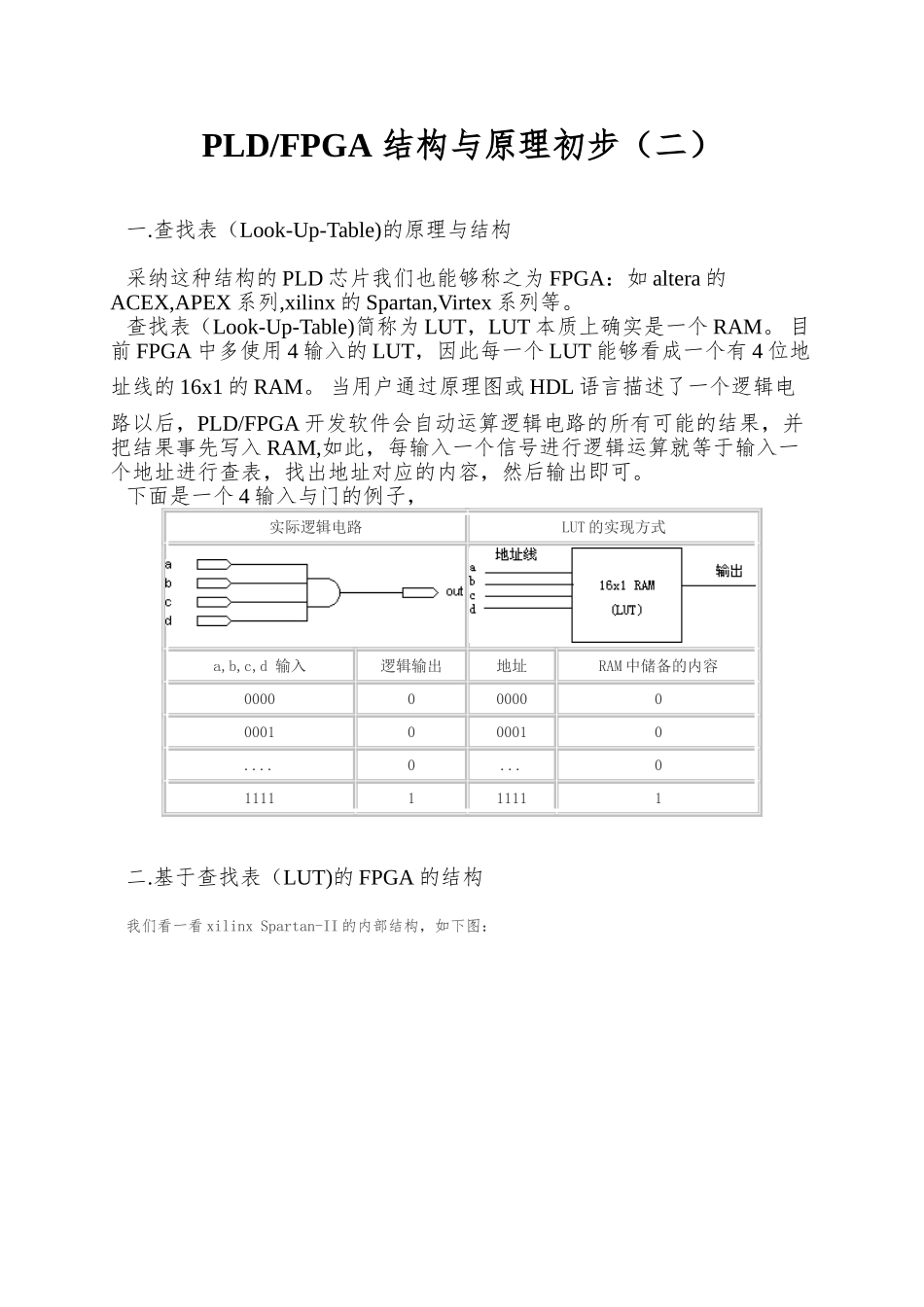

PLD 是可编程逻辑器件 PLD 是可编程逻辑器件（Programable Logic Device）的简称，FPGA 是现场可编程门阵列（Field Programable Gate Array)的简称，两者的功能差不多相同，只是实现原理略有不同，因此我们有时能够忽略这两者的区不，统称为可编程逻辑器件或 PLD/FPGA。 PLD 是电子设计领域中最具活力和进展前途的一项技术，它的阻碍丝毫不亚于 70 年代单片机的发明和使用。PLD 能做什么呢？能够毫不夸张的讲，PLD 能完成任何数字器件的功能，上至高性能 CPU,下至简单的 74 电路，都能够用 PLD 来实现。PLD 如同一张白纸或是一堆积木，工程师能够通过传统的原理图输入法，或是硬件描述语言自由的设计一个数字系统。通过软件仿真，我们能够事先验证设计的正确性。在 PCB 完成以后，还能够利用 PLD 的在线修改能力，随时修改设计而不必改动硬件电路。使用 PLD 来开发数字电路，能够大大缩短设计时刻，减少 PCB 面积，提升系统的可靠性。 PLD 的这些优点使得 PLD 技术在 90 年代以后得到飞速的进展，同时也大大推动了 EDA 软件和硬件描述语言（HDL)的进步。 开发 PLD 需要了解两个部分：1.PLD 开发软件 2.PLD 本身 1.PLD 开发软件 由于 PLD 软件差不多进展的相当完善，用户甚至能够不用详细了解 PLD 的内部结构，也能够用自己熟悉的方法：如原理图输入或 HDL 语言来完成相当优秀的 PLD 设计。因此对初学者，第一应了解 PLD 开发软件和开发流程。了解 PLD的内部结构，将有助于提升我们设计的效率和可靠性。 2.PLD/FPGA 的分类和使用 在 PLD/FPGA 开发软件中完成设计以后，软件会产生一个最终的编程文件（如 .pof ）。如何将编程文件烧到 PLD 芯片中去呢？ 1.关于基于乘积项（Product-Term）技术，EEPROM(或 Flash)工艺的 PLD（如 Altera 的 MAX 系列，Lattice 的大部分产品，Xilinx 的 XC9500，Coolrunner 系列)， 厂家提供编程电缆，电缆一端装在运算机的并行打印口上，另一端接在 PCB 板上的一个十芯插头，PLD 芯片有四个管脚（编程脚）与插头相连。（如图） 它向系统板上的器件提供配置或编程数据，这确实是所谓的在线可编程（ISP，如下图）。Byteblaster 使用户能够独立地配置 PLD 器件，而不需要编程器或任何其它编程硬件。编程电缆能够向代理商购买，也能够根据厂家提供的编程电缆的原理图自己制作，成本仅需一，二十元。 早期的 PLD 是不支持 ISP ...
