2.10简单的逻辑电路VIP专享

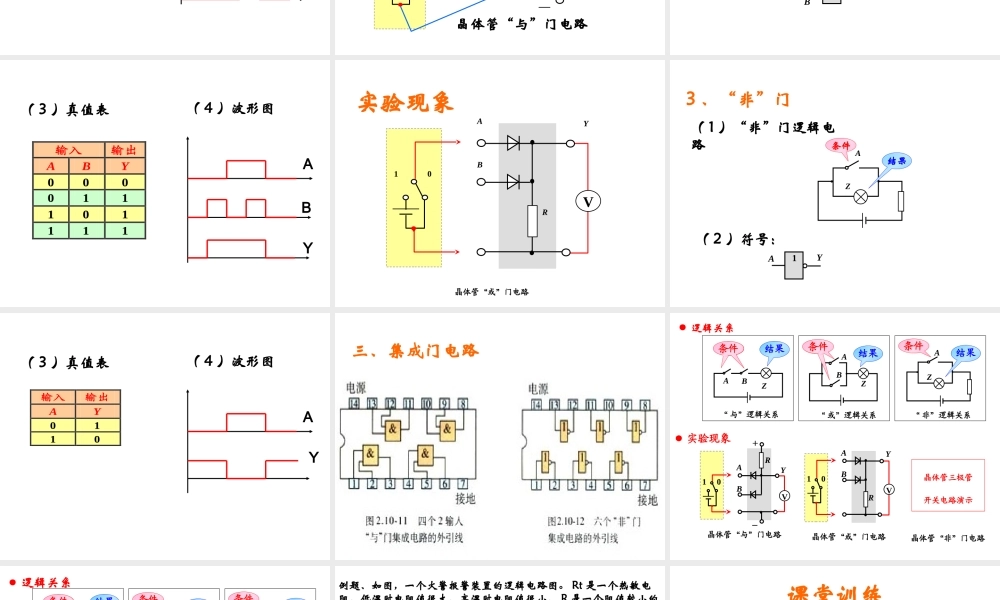

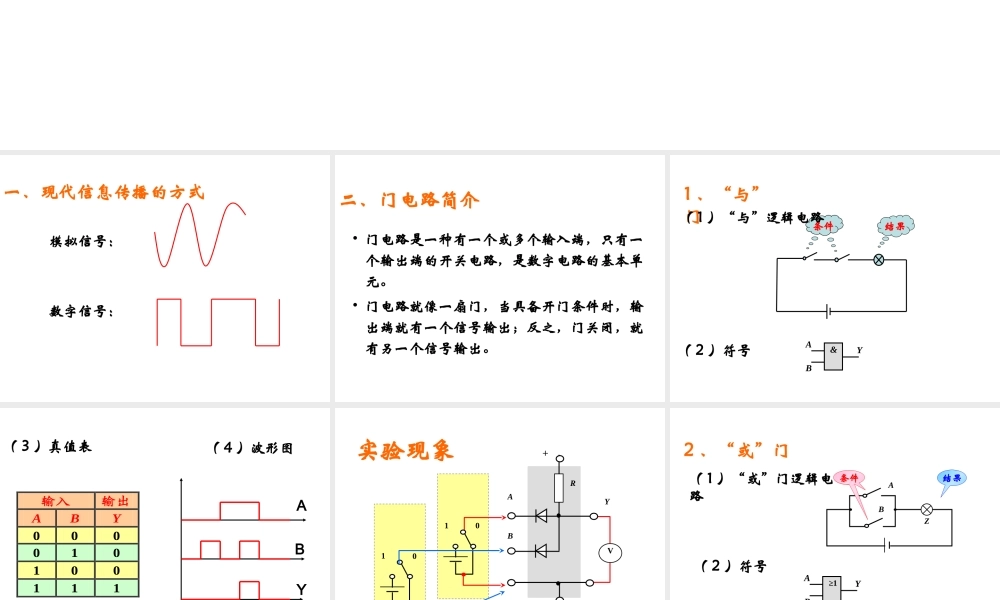

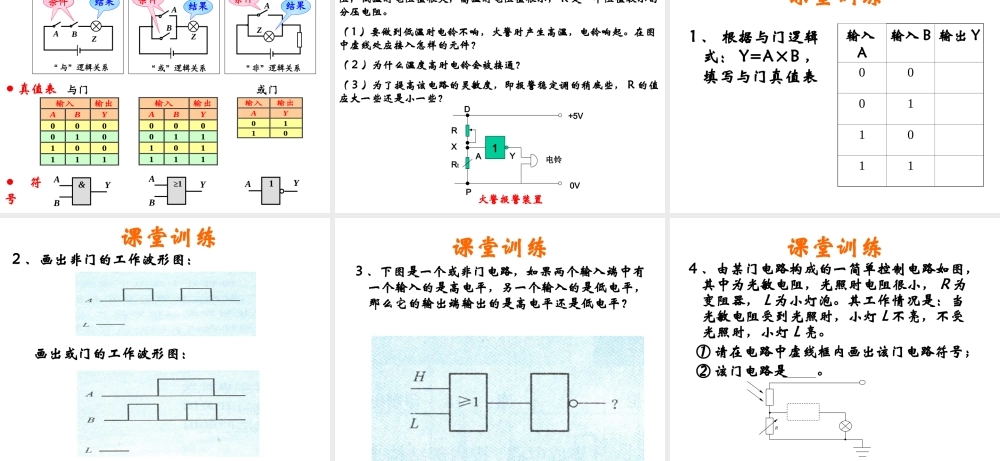

2.10 简单的逻辑电路模拟信号：数字信号：一、现代信息传播的方式二、门电路简介• 门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。• 门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。1 、“与”门条件结果（ 1 ）“与”逻辑电路（ 2 ）符号AYB&（ 3 ）真值表输入 输出 A B Y 0 0 0 0 1 0 1 0 0 1 1 1 （ 4 ）波形图ABY晶体管“与”门电路ABYRV1 0＋实验现象1 02 、“或”门（ 1 ）“或”门逻辑电路结果ABZ结果条件（ 2 ）符号AYB≥1（ 3 ）真值表输入 输出 A B Y 0 0 0 0 1 1 1 0 1 1 1 1 （ 4 ）波形图ABY晶体管“或”门电路ABYR1 0V实验现象3 、“非”门（ 1 ）“非”门逻辑电路条件AZ结果（ 2 ）符号：AY1输入 输出 A Y 0 1 1 0 （ 3 ）真值表（ 4 ）波形图AY三、集成门电路● 实验现象 晶体管“或”门电路ABYR1 0V晶体管“与”门电路ABYRV1 0＋晶体管“非”门电路晶体管三极管开关电路演示● 逻辑关系 ABZ结果结果条件 “ 与”逻辑关系结果 “ 或”逻辑关系结果条件ABZA“ 非”逻辑关系结果Z条件● 逻辑关系 ABZ结果结果条件 “ 与”逻辑关系结果 “ 或”逻辑关系结果条件ABZA“ 非”逻辑关系结果Z条件输入 输出 A B Y 0 0 0 0 1 0 1 0 0 1 1 1 ● 真值表 输入 输出 A Y 0 1 1 0 与门 或门 非门 输入 输出 A B Y 0 0 0 0 1 1 1 0 1 1 1 1 ●符号 AY1AYB&AYB≥1例题、如图，一个火警报警装置的逻辑电路图。 Rt 是一个热敏电阻，低温时电阻值很大，高温时电阻值很小， R 是一个阻值较小的分压电阻。（ 1 ）要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？（ 2 ）为什么温度高时电铃会被接通？（ 3 ）为了提高该电路的灵敏度，即报警稳定调的稍底些， R 的值应大一些还是小一些？RXRt+5V电铃0V火警报警装置PDAY1课堂训练1 、 根据与门逻辑式： Y=A×B ，填写与门真值表输入A输入 B 输出 Y00011011课堂训练2 、画出非门的工作波形图：画出或门的工作波形图：课堂训练3 、下图是一个或非门电路，如果两个输入端中有一个输入的是高电平，另一个输入的是低电平，那么它的输出端输出的是高电平还是低电平？课堂训练4 、由某门电路构成的一简单控制电路如图，其中为光敏电阻，光照时电阻很小， R 为变阻器， L 为小灯泡。其工作情况是：当光敏电阻受到光照时，小灯 L 不亮，不受光照时，小灯 L 亮。 ① 请在电路中虚线框内画出该门电路符号； ② 该门电路是 。R
