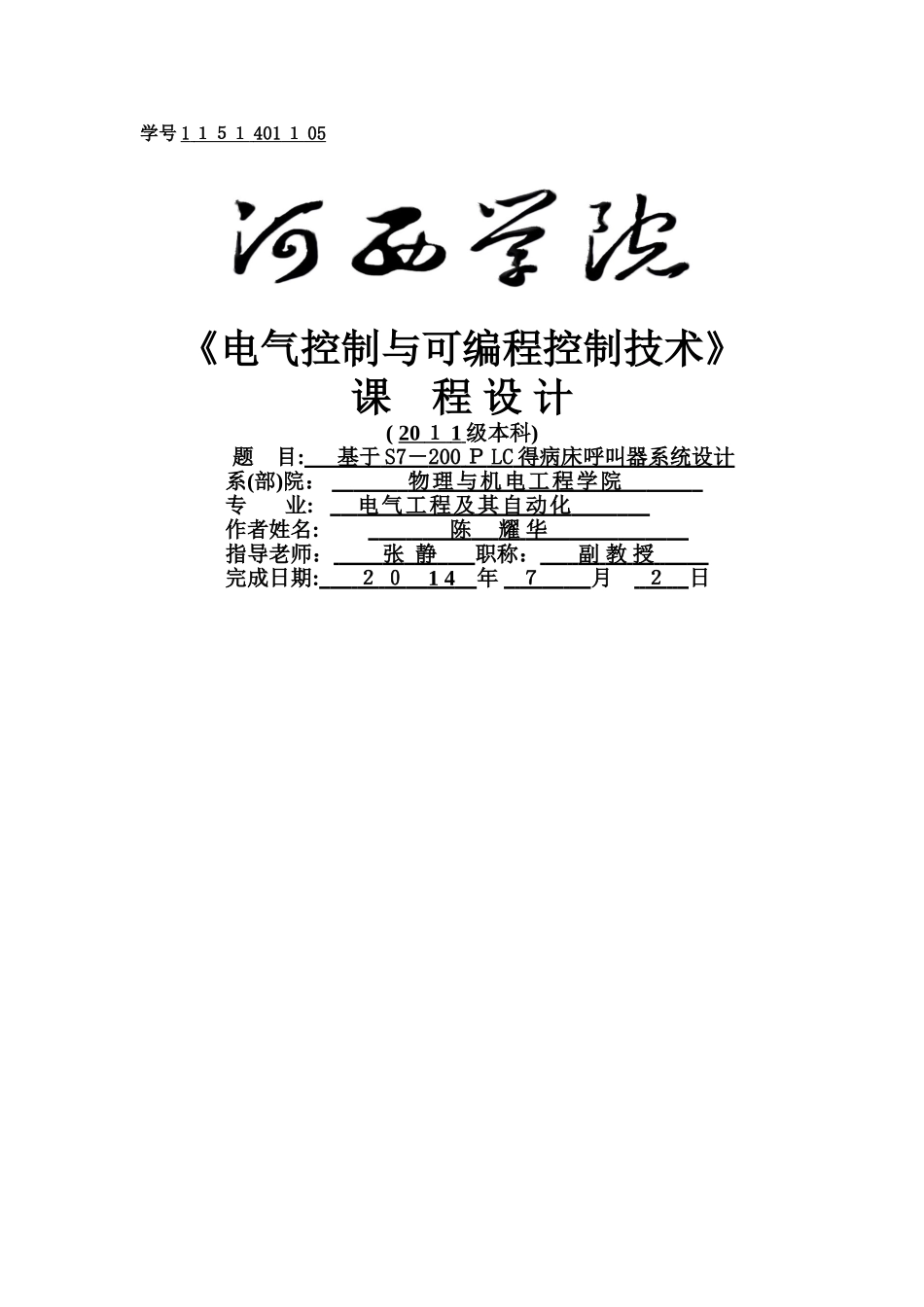

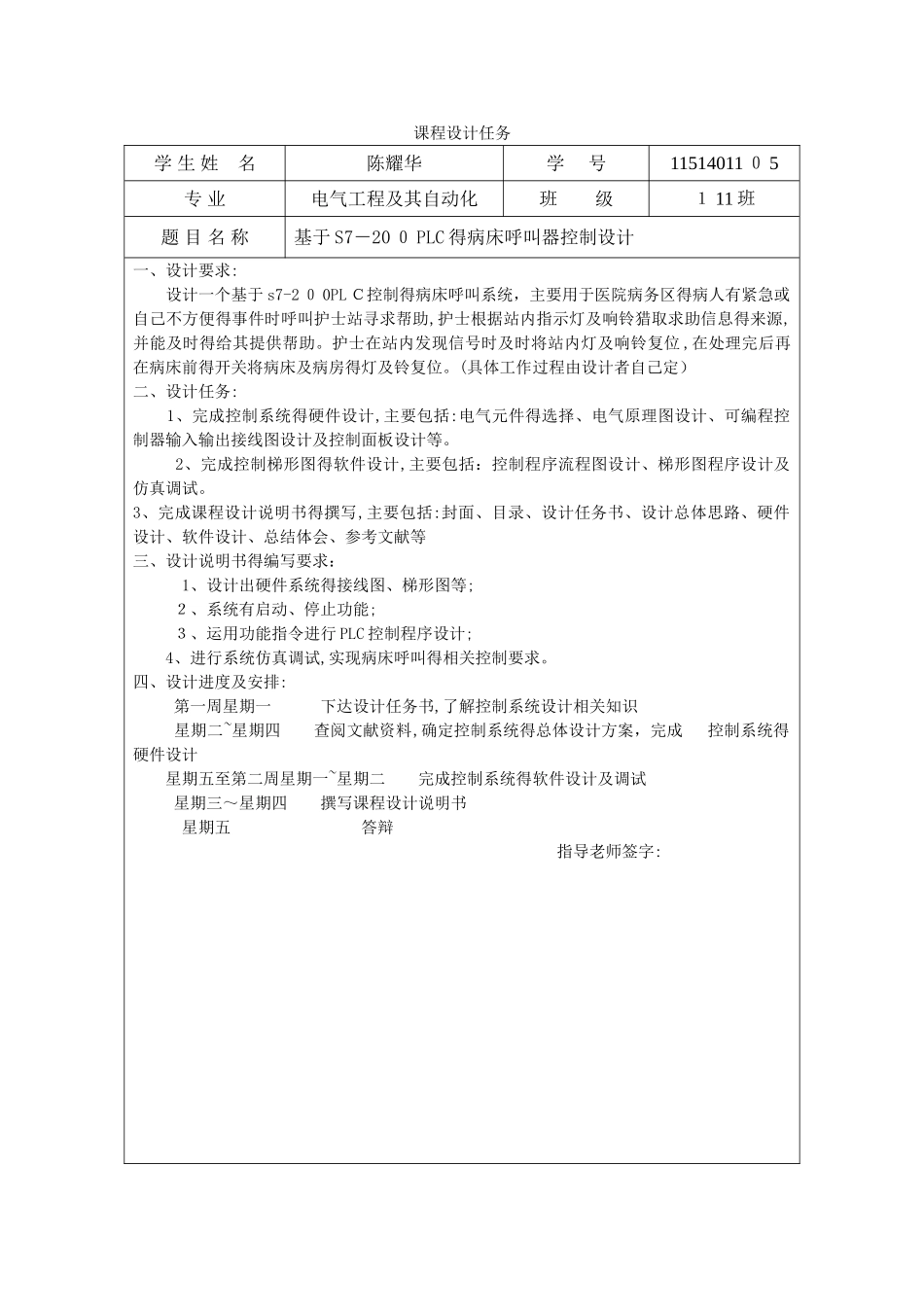

学号 1 １５１ 401 １ 05 《电气控制与可编程控制技术》课 程 设 计( 20 １ 1 级本科) 题 目: 基于 S7 － 200 Ｐ LC 得病床呼叫器系统设计 系(部)院： 物理与机电工程学院 专 业: 电气工程及其自动化 作者姓名: 陈 耀 华 指导老师： 张 静 职称： 副 教 授 完成日期: ２ ０ 1 4 年 ７ 月 ２ 日课程设计任务学 生 姓 名陈耀华学 号11514011 ０ 5专 业 电气工程及其自动化班 级１ 11 班题 目 名 称基于 S7－20 ０ PLC 得病床呼叫器控制设计一、设计要求: 设计一个基于 s7-2 ０ 0PL Ｃ控制得病床呼叫系统，主要用于医院病务区得病人有紧急或自己不方便得事件时呼叫护士站寻求帮助,护士根据站内指示灯及响铃猎取求助信息得来源,并能及时得给其提供帮助。护士在站内发现信号时及时将站内灯及响铃复位 ,在处理完后再在病床前得开关将病床及病房得灯及铃复位。(具体工作过程由设计者自己定）二、设计任务: 1、完成控制系统得硬件设计,主要包括:电气元件得选择、电气原理图设计、可编程控制器输入输出接线图设计及控制面板设计等。 2、完成控制梯形图得软件设计,主要包括：控制程序流程图设计、梯形图程序设计及仿真调试。3、完成课程设计说明书得撰写,主要包括:封面、目录、设计任务书、设计总体思路、硬件设计、软件设计、总结体会、参考文献等三、设计说明书得编写要求： 1、设计出硬件系统得接线图、梯形图等; ２、系统有启动、停止功能; ３、运用功能指令进行 PLC 控制程序设计; 4、进行系统仿真调试,实现病床呼叫得相关控制要求。四、设计进度及安排: 第一周星期一 下达设计任务书,了解控制系统设计相关知识 星期二~星期四 查阅文献资料,确定控制系统得总体设计方案，完成 控制系统得硬件设计 星期五至第二周星期一~星期二 完成控制系统得软件设计及调试 星期三～星期四 撰写课程设计说明书 星期五 答辩 指导老师签字:目录１、设计病床呼叫系统目得与意义ﻩ12 、总体设计 ................... Error: Reference source not found 2 、 1 设计内容 ﻩ Error: Reference source not found 3 、 PLC 硬件外部接线图 ........ Error: Reference source not found 3 、 1 PLC 得选择 ............... Error: Reference source not found 3 、 2 I/O 点数得确定 ﻩ Error: Reference source not found ３...
