S7-300400PLC系统软件冗余调试的常见问题

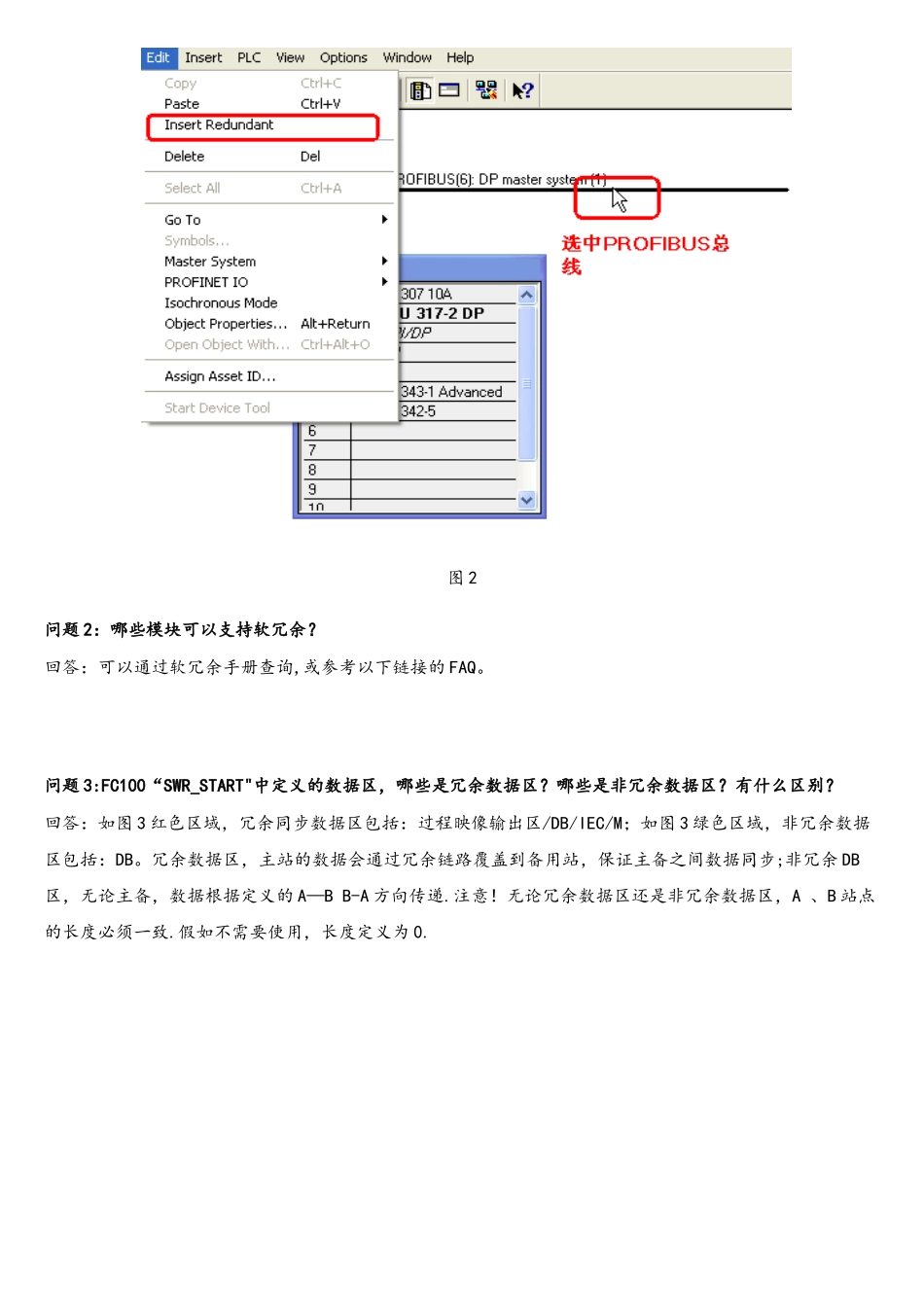

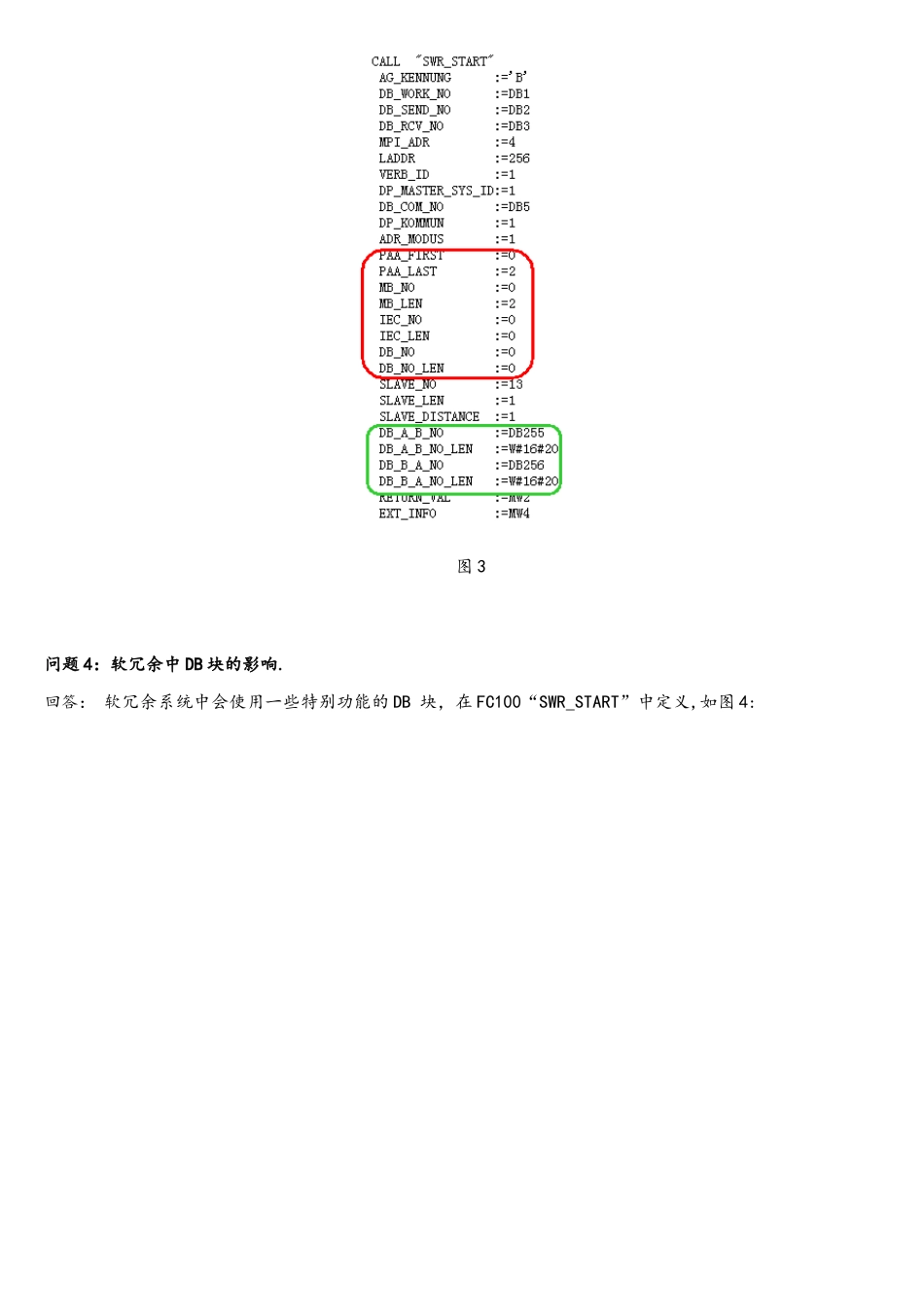

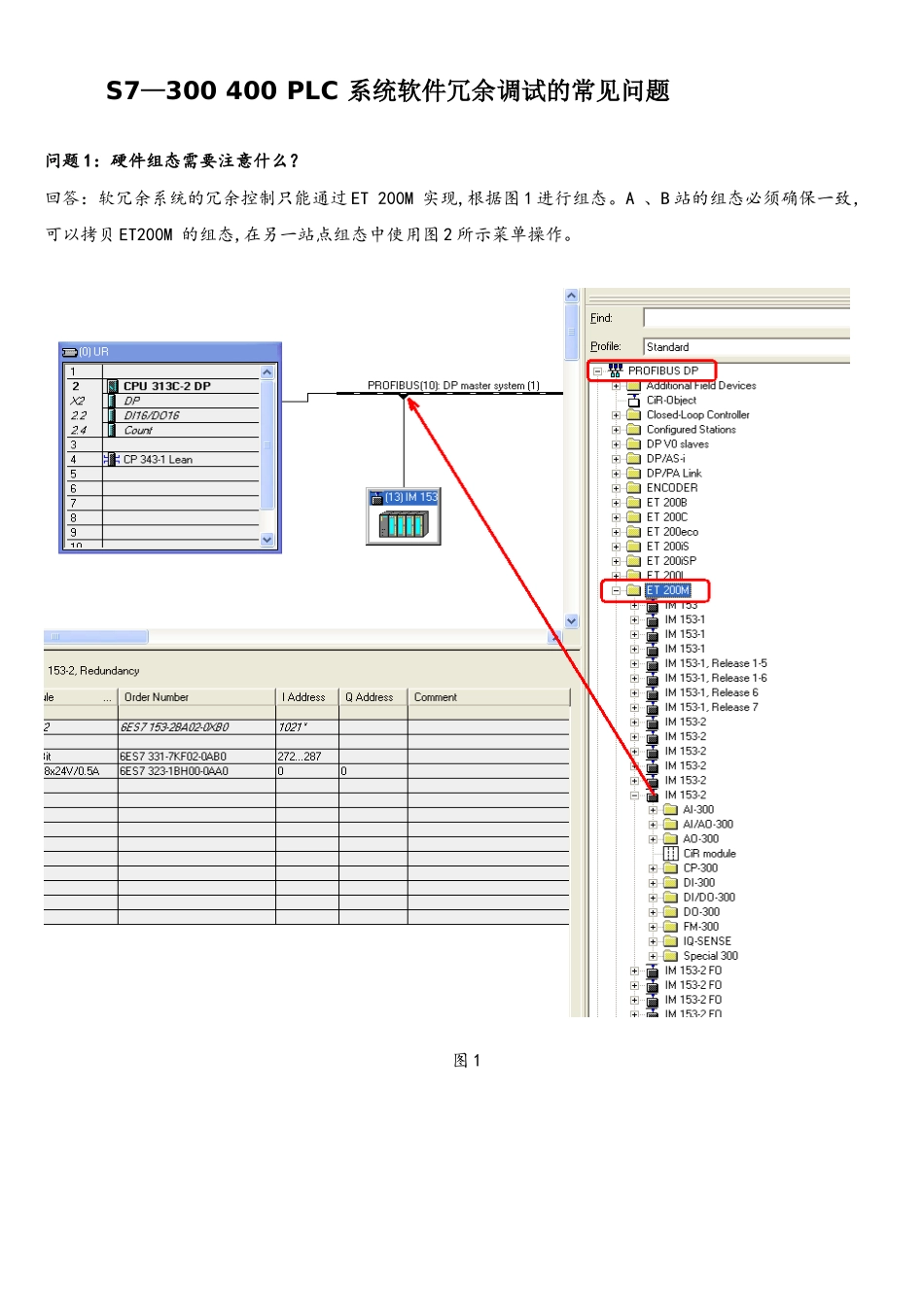

S7—300 400 PLC 系统软件冗余调试的常见问题问题 1：硬件组态需要注意什么？回答：软冗余系统的冗余控制只能通过 ET 200M 实现,根据图 1 进行组态。A 、B 站的组态必须确保一致，可以拷贝 ET200M 的组态,在另一站点组态中使用图 2 所示菜单操作。 图 1 图 2 问题 2：哪些模块可以支持软冗余？回答：可以通过软冗余手册查询,或参考以下链接的 FAQ。 问题 3:FC100“SWR_START"中定义的数据区，哪些是冗余数据区？哪些是非冗余数据区？有什么区别？回答：如图 3 红色区域，冗余同步数据区包括：过程映像输出区/DB/IEC/M；如图 3 绿色区域，非冗余数据区包括：DB。冗余数据区，主站的数据会通过冗余链路覆盖到备用站，保证主备之间数据同步;非冗余 DB区，无论主备，数据根据定义的 A—B B-A 方向传递.注意！无论冗余数据区还是非冗余数据区，A 、B 站点的长度必须一致.假如不需要使用，长度定义为 0. 图 3 问题 4：软冗余中 DB 块的影响.回答： 软冗余系统中会使用一些特别功能的 DB 块，在 FC100“SWR_START”中定义,如图 4: 图 4 A： 软冗余工作 DB,程序会自动生成，不要在项目中手动添加； “DB_SEND_NO” 、“DB_RCV_NO”定义的DB，在冗余站两侧一致. B: FB101“SWR_ZYK”的背景数据块，注意生成 DB5 的长度.假如创建出错，CPU 能够正常运行但是 SF 灯报错，诊断缓冲区如图 5: 图 5 查看 DB5 的长度如图 6，只有 100 字节，此时双击打开 DB5 看不到内部参数，如图 7。可以删除 DB5，重新生成 FB101“SWR_ZYK”背景数据块。正常 MPI 同步—194 字节;以太网/PROFIBUS 同步—358 字节。 图 6 图 7 C：冗余 DB 区,主站的数据随时同步备用站.需要手动创建，IEC 定时器的背景数据块也需要生成，A 、B 站点长度一致；生成的 DB 块的长度需要大于 2 个字（新生成的 DB 块，内部只有一个 INT 变量，长度 2 字节)。否则，CPU 会停机,诊断缓冲区报如图 8 错误： 图 8 D：非冗余 DB 块  不要手动创建，程序自动生成。  A—B B-A 的 DB 必须同时使用，不能只有一个方向的（A—B 0 BYTE ,B-A 100BYTE —-——-B STOP；B-A 0 BYTE ,A—B 100BYTE —-—-—A STOP）。否则，CPU 停机，诊断缓冲区如图 9： 图 9  创建的长度必须是偶数字节，不能是奇数字节，如图 10；A、 B 站点长度一致。否则，CPU 停机，诊断缓...
