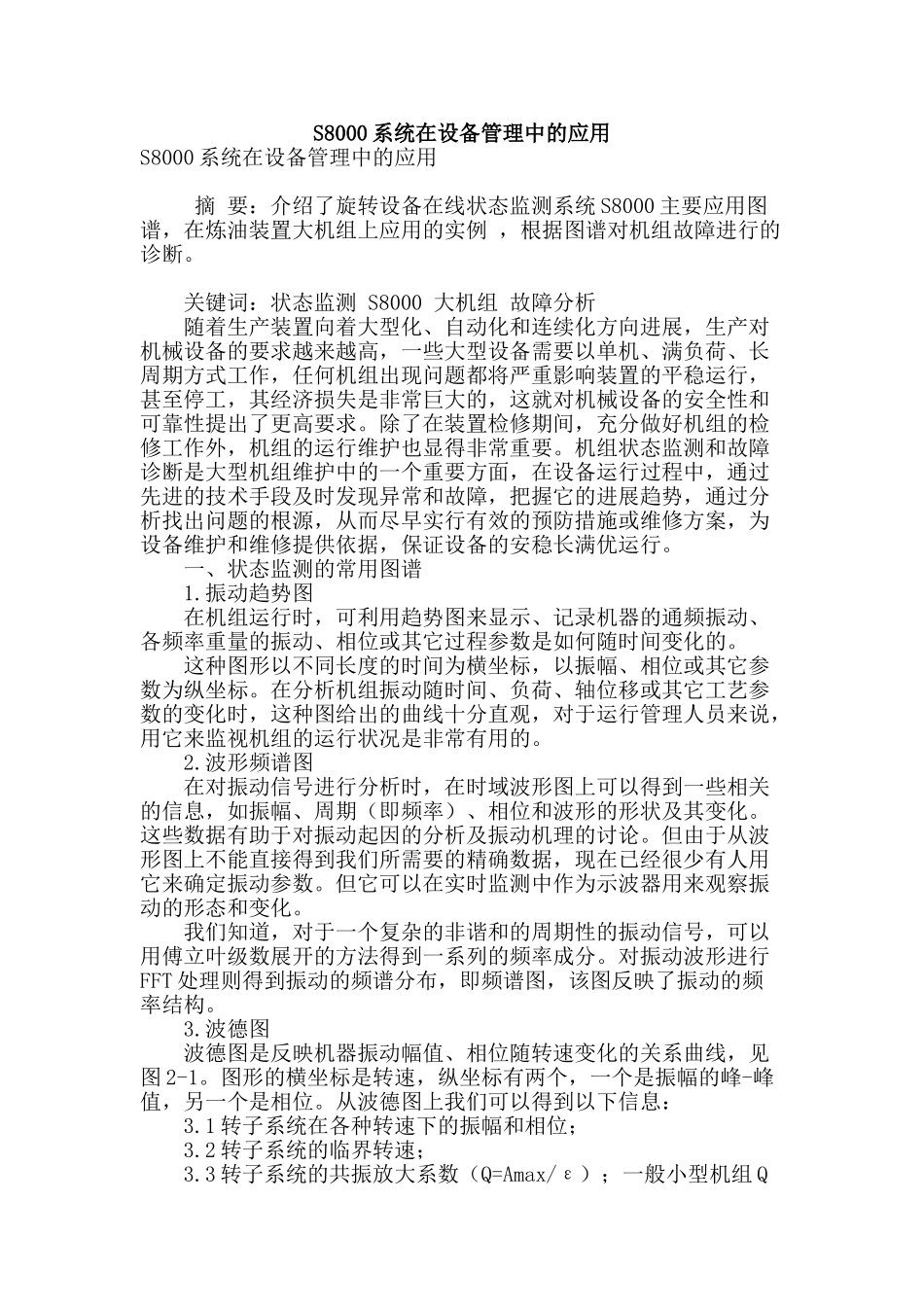

s8000系统在设备管理中的应用

S8000 系统在设备管理中的应用S8000 系统在设备管理中的应用 摘 要：介绍了旋转设备在线状态监测系统 S8000 主要应用图谱，在炼油装置大机组上应用的实例 ，根据图谱对机组故障进行的诊断。 关键词：状态监测 S8000 大机组 故障分析 随着生产装置向着大型化、自动化和连续化方向进展，生产对机械设备的要求越来越高，一些大型设备需要以单机、满负荷、长周期方式工作，任何机组出现问题都将严重影响装置的平稳运行，甚至停工，其经济损失是非常巨大的，这就对机械设备的安全性和可靠性提出了更高要求。除了在装置检修期间，充分做好机组的检修工作外，机组的运行维护也显得非常重要。机组状态监测和故障诊断是大型机组维护中的一个重要方面，在设备运行过程中，通过先进的技术手段及时发现异常和故障，把握它的进展趋势，通过分析找出问题的根源，从而尽早实行有效的预防措施或维修方案，为设备维护和维修提供依据，保证设备的安稳长满优运行。 一、状态监测的常用图谱 1.振动趋势图 在机组运行时，可利用趋势图来显示、记录机器的通频振动、各频率重量的振动、相位或其它过程参数是如何随时间变化的。 这种图形以不同长度的时间为横坐标，以振幅、相位或其它参数为纵坐标。在分析机组振动随时间、负荷、轴位移或其它工艺参数的变化时，这种图给出的曲线十分直观，对于运行管理人员来说，用它来监视机组的运行状况是非常有用的。 2.波形频谱图 在对振动信号进行分析时，在时域波形图上可以得到一些相关的信息，如振幅、周期（即频率）、相位和波形的形状及其变化。这些数据有助于对振动起因的分析及振动机理的讨论。但由于从波形图上不能直接得到我们所需要的精确数据，现在已经很少有人用它来确定振动参数。但它可以在实时监测中作为示波器用来观察振动的形态和变化。 我们知道，对于一个复杂的非谐和的周期性的振动信号，可以用傅立叶级数展开的方法得到一系列的频率成分。对振动波形进行FFT 处理则得到振动的频谱分布，即频谱图，该图反映了振动的频率结构。 3.波德图 波德图是反映机器振动幅值、相位随转速变化的关系曲线，见图 2-1。图形的横坐标是转速，纵坐标有两个，一个是振幅的峰-峰值，另一个是相位。从波德图上我们可以得到以下信息： 3.1 转子系统在各种转速下的振幅和相位； 3.2 转子系统的临界转速； 3.3 转子系统的共振放大系数（Q=Amax/ε）；一般小型机组 Q在 3～5 甚至更小，而大型机组在 5～...
