Saber软件应用详细介绍

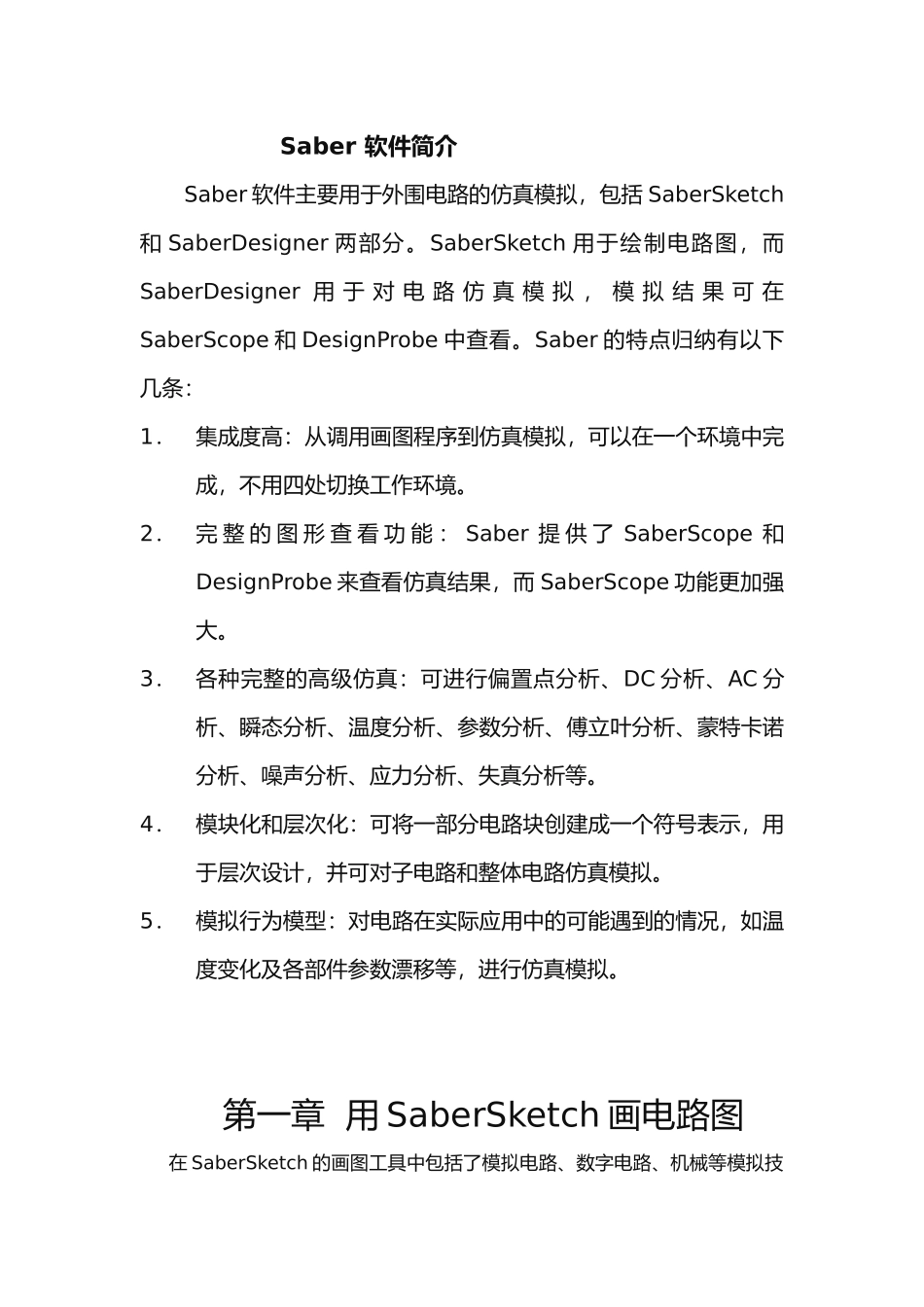

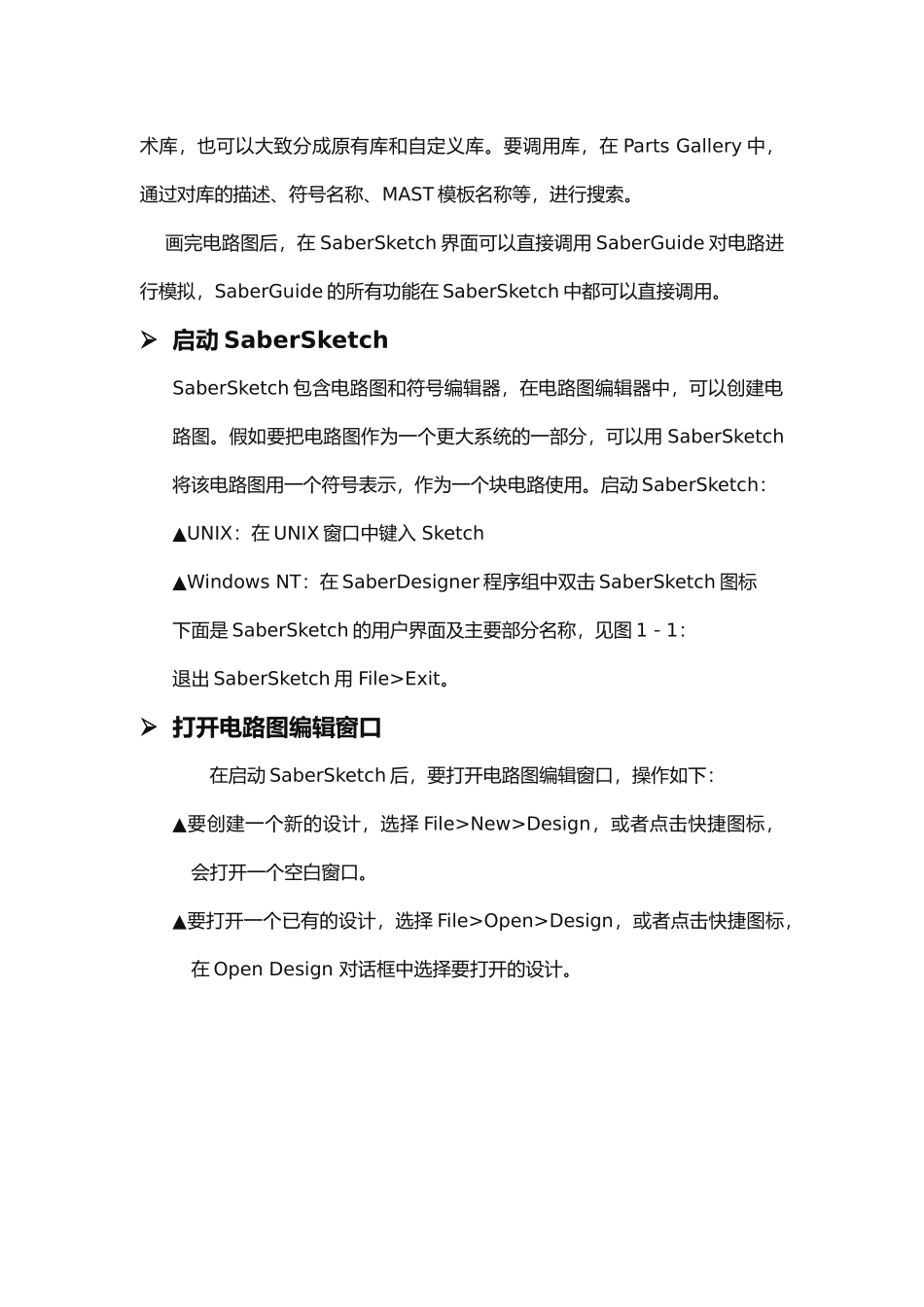

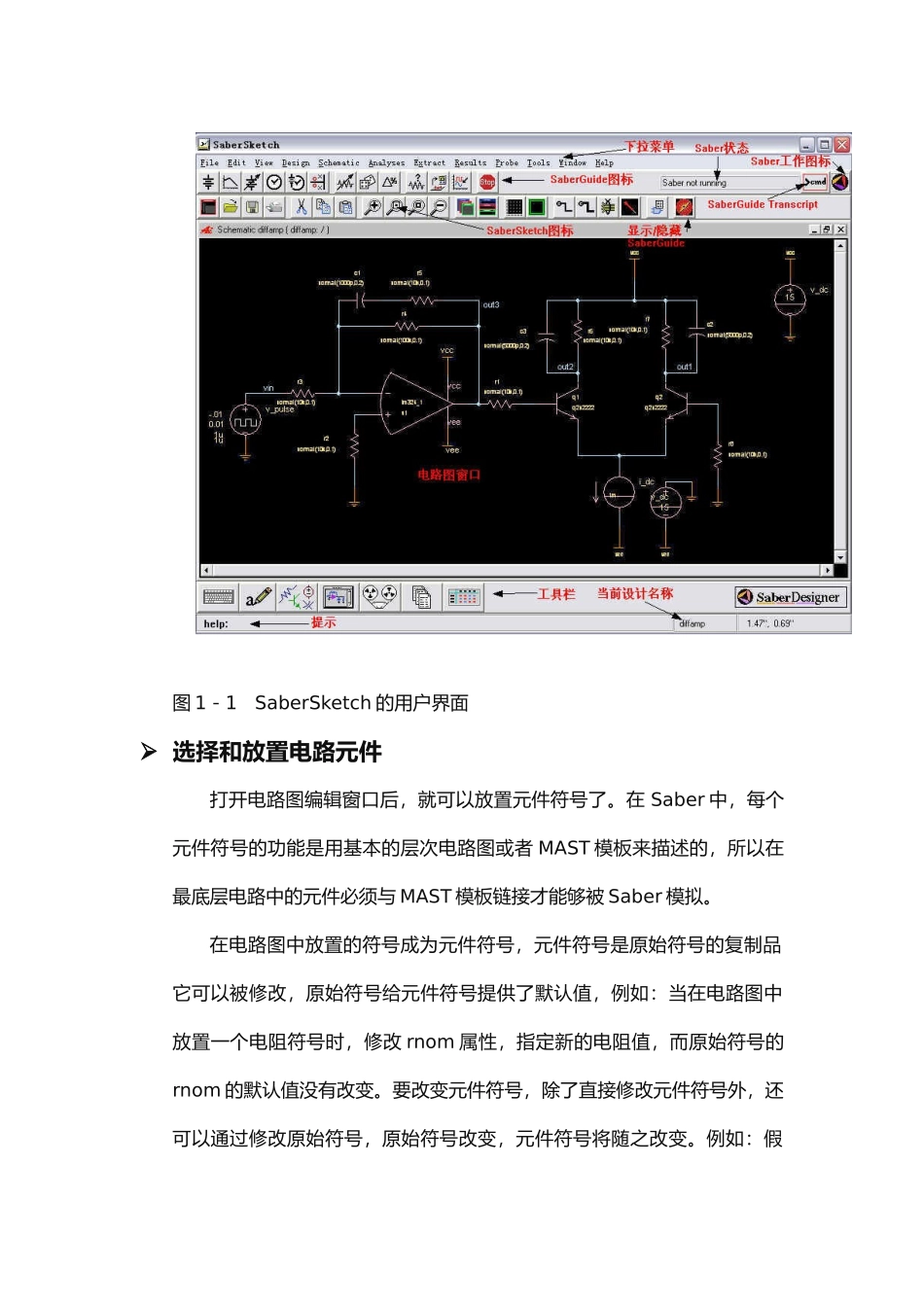

Saber 软件简介Saber 软件主要用于外围电路的仿真模拟，包括 SaberSketch和 SaberDesigner 两部分。SaberSketch 用于绘制电路图，而SaberDesigner 用 于 对 电 路 仿 真 模 拟 ， 模 拟 结 果 可 在SaberScope 和 DesignProbe 中查看。Saber 的特点归纳有以下几条：1．集成度高：从调用画图程序到仿真模拟，可以在一个环境中完成，不用四处切换工作环境。2．完 整 的 图 形 查 看 功 能 ： Saber 提 供 了 SaberScope 和DesignProbe 来查看仿真结果，而 SaberScope 功能更加强大。3．各种完整的高级仿真：可进行偏置点分析、DC 分析、AC 分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等。4．模块化和层次化：可将一部分电路块创建成一个符号表示，用于层次设计，并可对子电路和整体电路仿真模拟。5．模拟行为模型：对电路在实际应用中的可能遇到的情况，如温度变化及各部件参数漂移等，进行仿真模拟。 第一章 用 SaberSketch 画电路图 在 SaberSketch 的画图工具中包括了模拟电路、数字电路、机械等模拟技术库，也可以大致分成原有库和自定义库。要调用库，在 Parts Gallery 中，通过对库的描述、符号名称、MAST 模板名称等，进行搜索。 画完电路图后，在 SaberSketch 界面可以直接调用 SaberGuide 对电路进行模拟，SaberGuide 的所有功能在 SaberSketch 中都可以直接调用。 启动 SaberSketchSaberSketch 包含电路图和符号编辑器，在电路图编辑器中，可以创建电路图。假如要把电路图作为一个更大系统的一部分，可以用 SaberSketch将该电路图用一个符号表示，作为一个块电路使用。启动 SaberSketch：▲UNIX：在 UNIX 窗口中键入 Sketch▲Windows NT：在 SaberDesigner 程序组中双击 SaberSketch 图标下面是 SaberSketch 的用户界面及主要部分名称，见图 1－1：退出 SaberSketch 用 File>Exit。 打开电路图编辑窗口在启动 SaberSketch 后，要打开电路图编辑窗口，操作如下：▲要创建一个新的设计，选择 File>New>Design，或者点击快捷图标，会打开一个空白窗口。▲要打开一个已有的设计，选择 File>Open>Design，或者点击快捷图标，在 Open Design 对话框中选择要打开的设计。图 1－1 SaberSketch 的用户界面 选择和放置电路元件打开电路图编辑窗口后，就可以放置元件符号了。在 Saber 中...
