simetrix-simplis仿真软件-新手必备

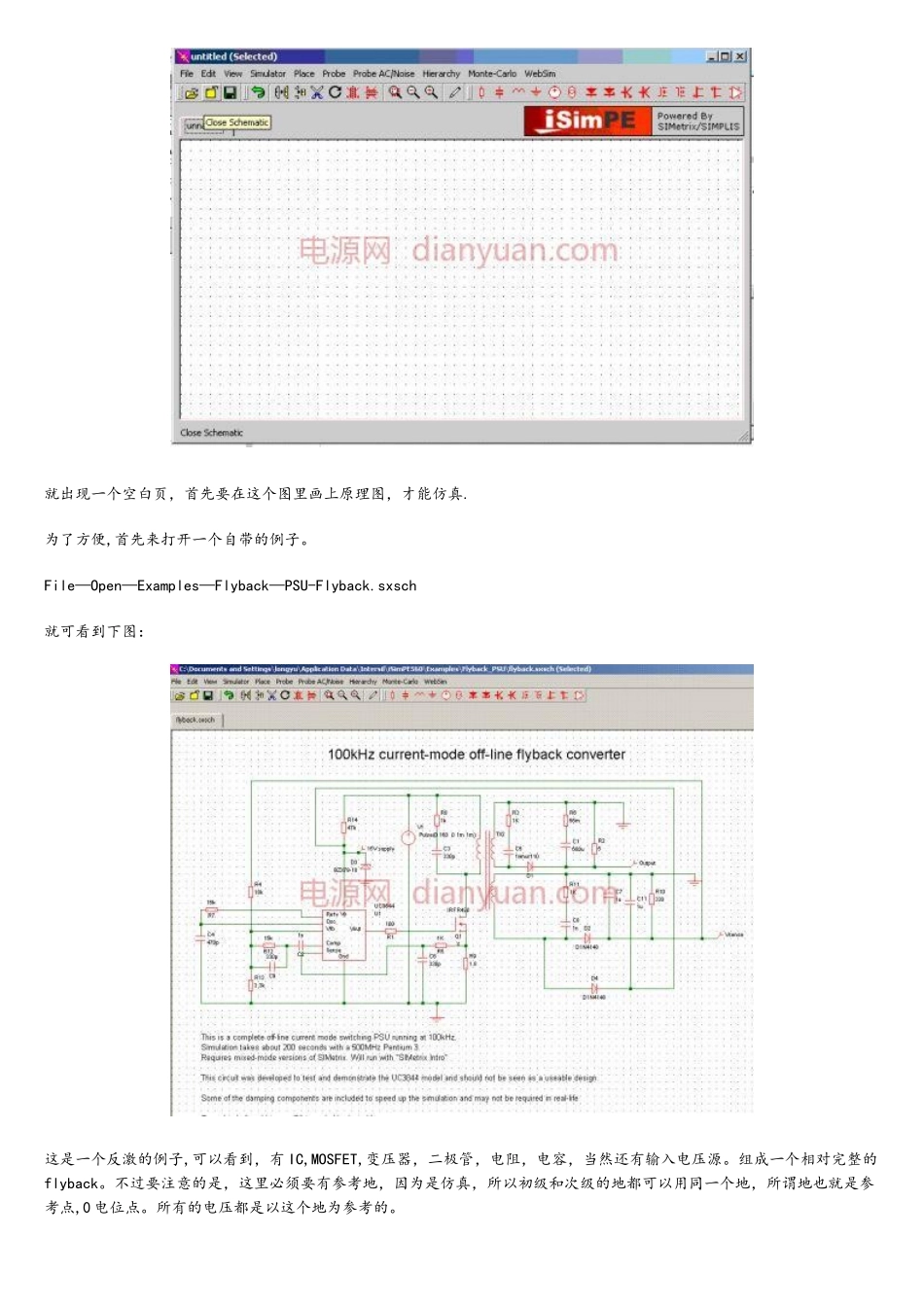

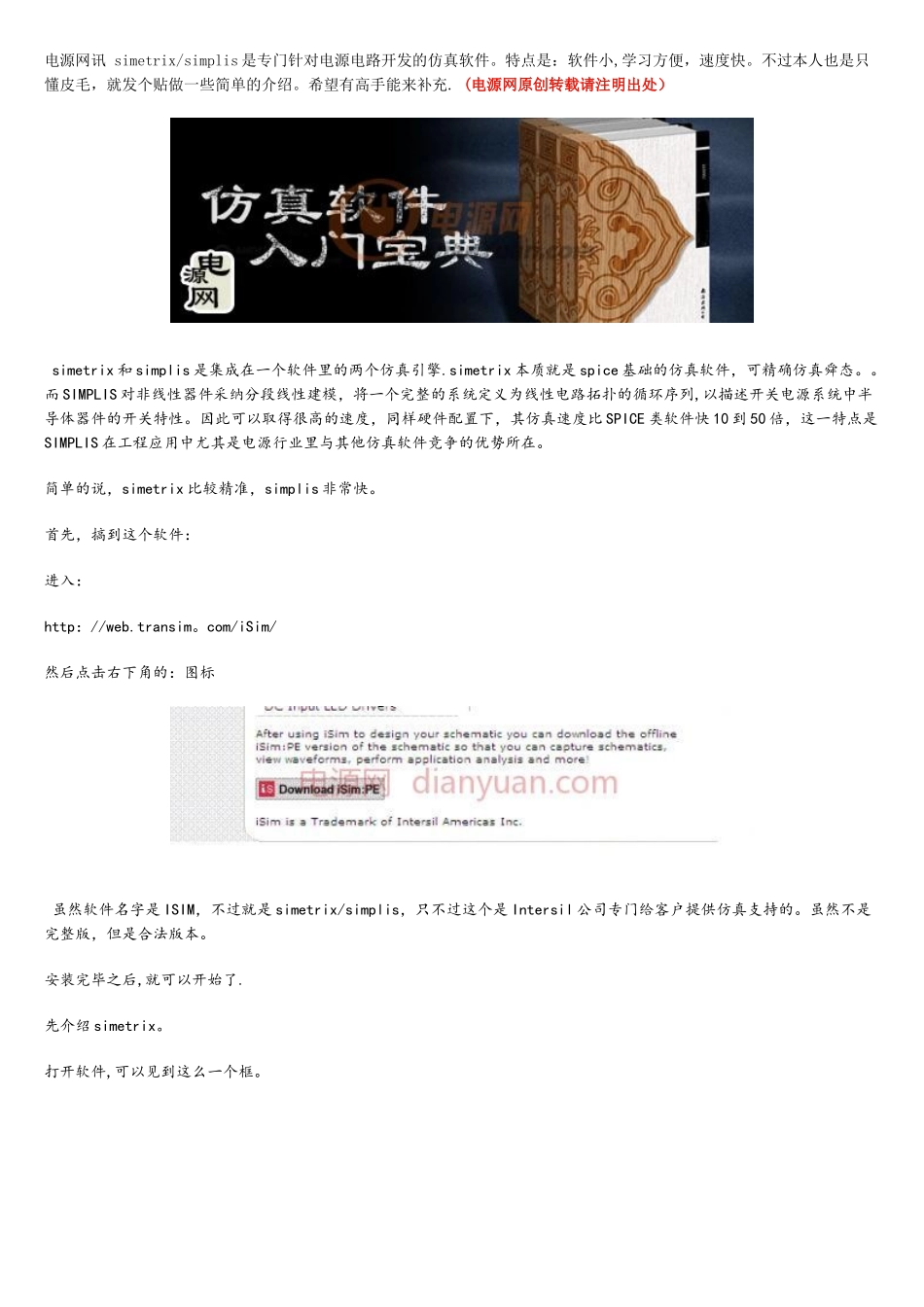

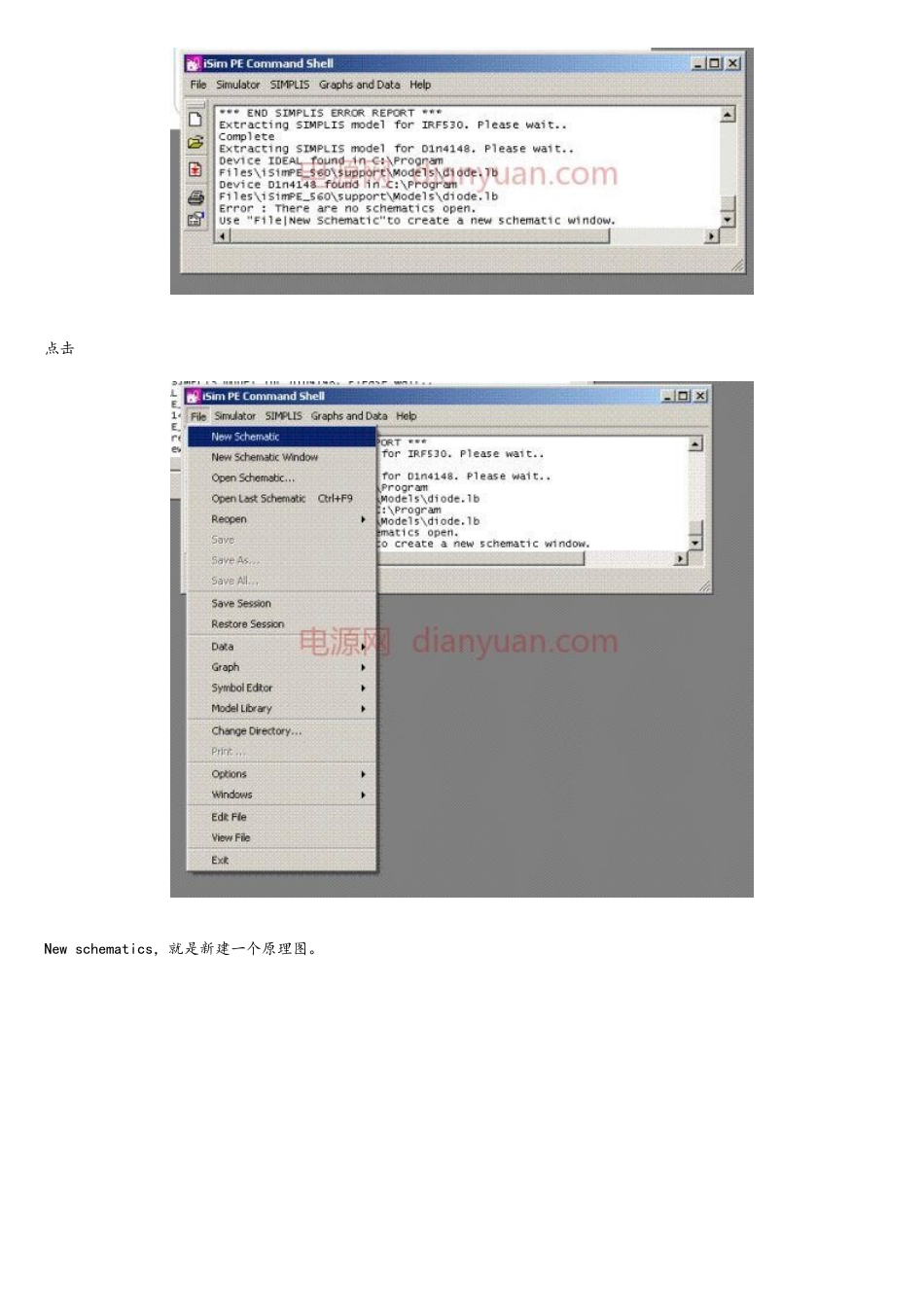

电源网讯 simetrix/simplis 是专门针对电源电路开发的仿真软件。特点是：软件小,学习方便，速度快。不过本人也是只懂皮毛，就发个贴做一些简单的介绍。希望有高手能来补充. (电源网原创转载请注明出处） simetrix 和 simplis 是集成在一个软件里的两个仿真引擎.simetrix 本质就是 spice 基础的仿真软件，可精确仿真舜态。。而 SIMPLIS 对非线性器件采纳分段线性建模，将一个完整的系统定义为线性电路拓扑的循环序列,以描述开关电源系统中半导体器件的开关特性。因此可以取得很高的速度，同样硬件配置下，其仿真速度比 SPICE 类软件快 10 到 50 倍，这一特点是SIMPLIS 在工程应用中尤其是电源行业里与其他仿真软件竞争的优势所在。简单的说，simetrix 比较精准，simplis 非常快。首先，搞到这个软件：进入：http：//web.transim。com/iSim/然后点击右下角的：图标 虽然软件名字是 ISIM，不过就是 simetrix/simplis，只不过这个是 Intersil 公司专门给客户提供仿真支持的。虽然不是完整版，但是合法版本。安装完毕之后,就可以开始了.先介绍 simetrix。打开软件,可以见到这么一个框。点击New schematics，就是新建一个原理图。就出现一个空白页，首先要在这个图里画上原理图，才能仿真.为了方便,首先来打开一个自带的例子。File—Open—Examples—Flyback—PSU-Flyback.sxsch就可看到下图：这是一个反激的例子,可以看到，有 IC,MOSFET,变压器，二极管，电阻，电容，当然还有输入电压源。组成一个相对完整的flyback。不过要注意的是，这里必须要有参考地，因为是仿真，所以初级和次级的地都可以用同一个地，所谓地也就是参考点,0 电位点。所有的电压都是以这个地为参考的。需要强调的是,用了隔离变压器，初次级，都必须加地。就是下图这个标记.那么假如自己画原理图，怎么画呢。很简单，和画 pcb 的软件类似，把器件一个个放上去，然后用线连起来。那么器件在哪里呢?黑线上面,依次分别是电阻,电容，电感，地，电压源，电流源，二极管,,,，，，,,，,左面的工具栏是编辑栏.点击这些图标，就可以提取原件了.把图标放在图上，点中，然后右键,就可以编辑参数了。 那么在这些图标上没有的器件，在哪里呢?把器件放好，就可以连成 y 一个原理图了。我们再次回到上面那个反激那个例子.假设图已经画好：再去看那个图,你会发现，除了元器件，地，还有下图这个东西： 这是啥东西呢,是探头，作用类似示波器的探头.在画图的时候,...
