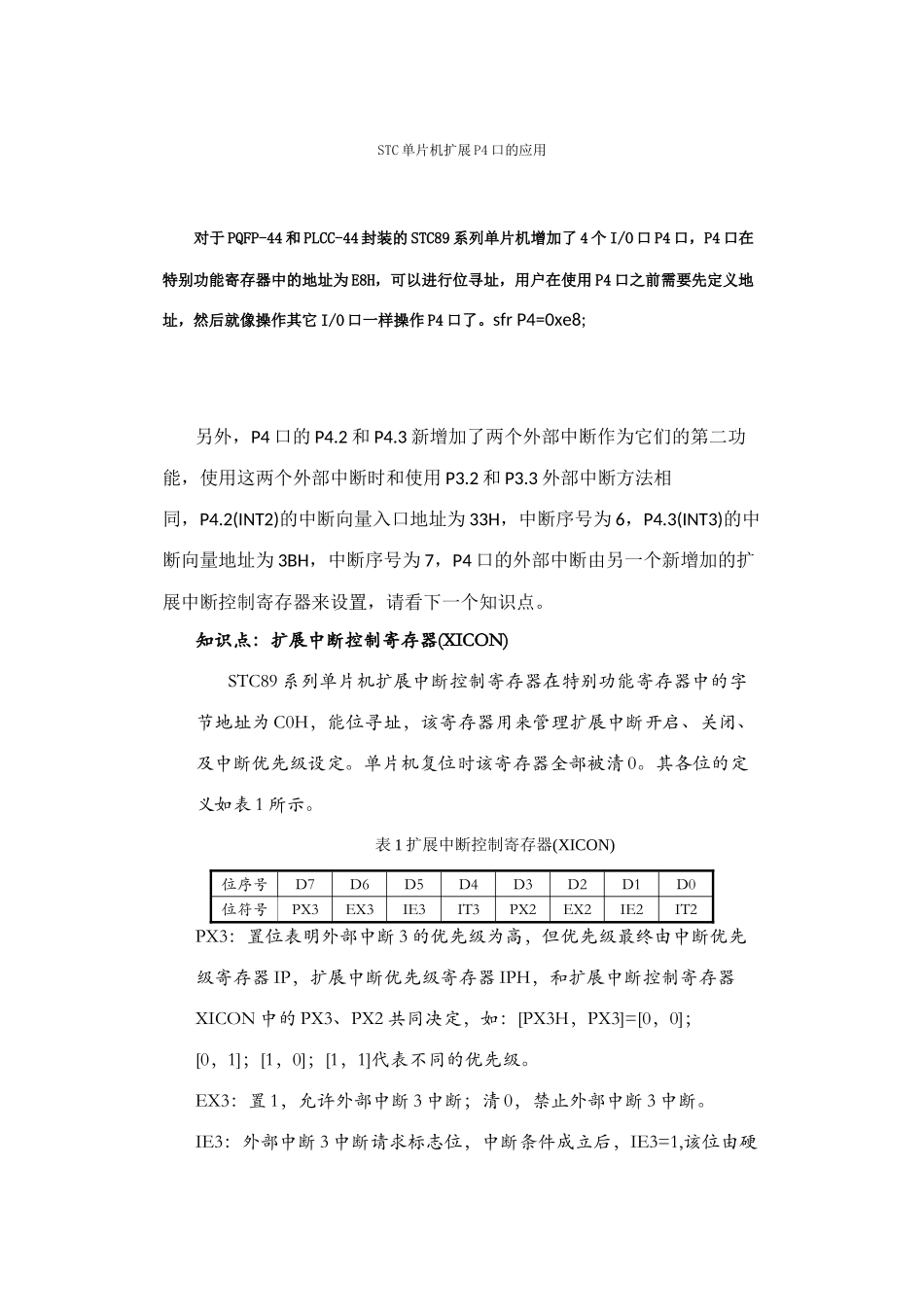

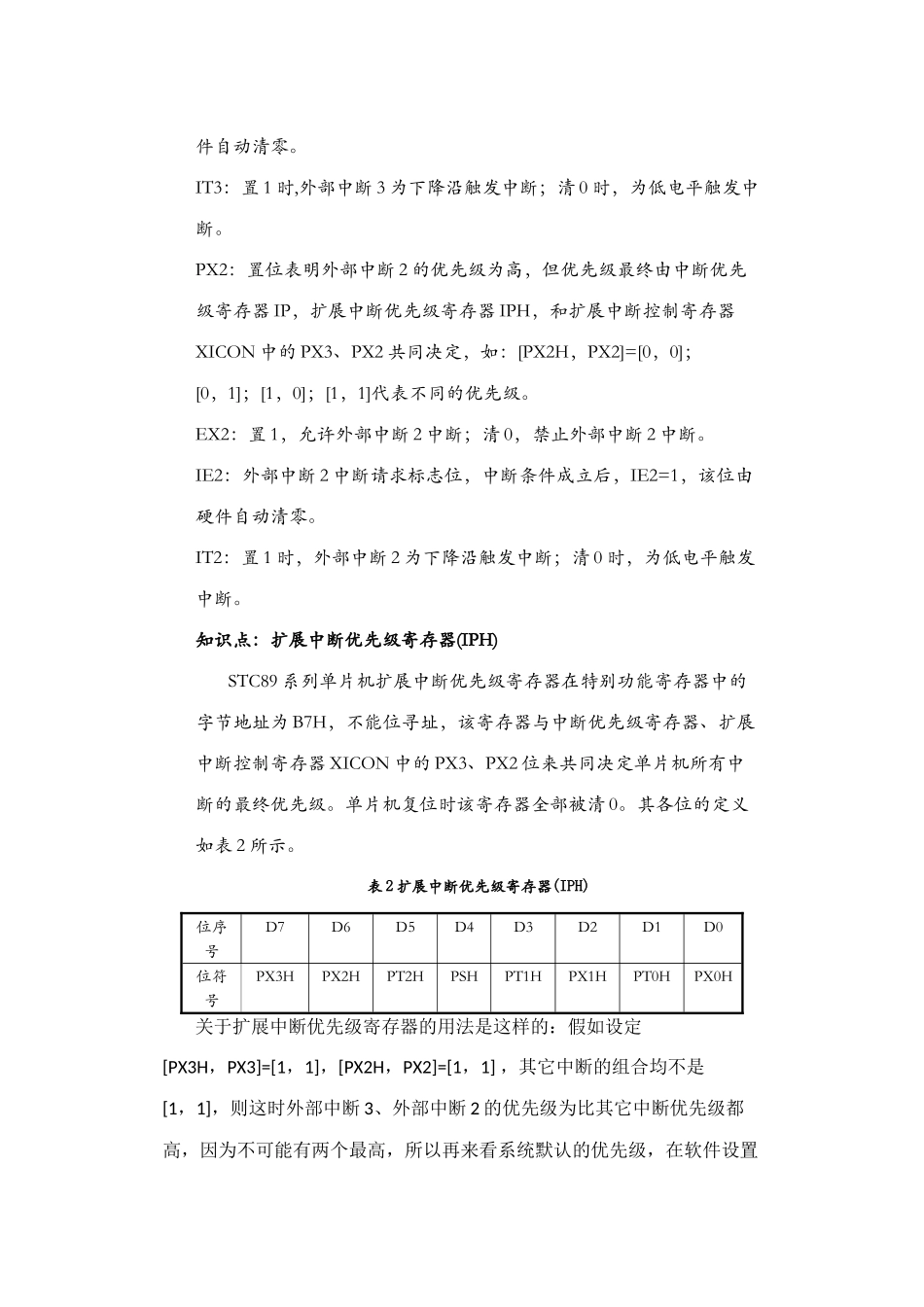

STC 单片机扩展 P4 口的应用 对于 PQFP-44 和 PLCC-44 封装的 STC89 系列单片机增加了 4 个 I/O 口 P4 口，P4 口在特别功能寄存器中的地址为 E8H，可以进行位寻址，用户在使用 P4 口之前需要先定义地址，然后就像操作其它 I/O 口一样操作 P4 口了。sfr P4=0xe8;另外，P4 口的 P4.2 和 P4.3 新增加了两个外部中断作为它们的第二功能，使用这两个外部中断时和使用 P3.2 和 P3.3 外部中断方法相同，P4.2(INT2)的中断向量入口地址为 33H，中断序号为 6，P4.3(INT3)的中断向量地址为 3BH，中断序号为 7，P4 口的外部中断由另一个新增加的扩展中断控制寄存器来设置，请看下一个知识点。知识点：扩展中断控制寄存器(XICON)STC89 系列单片机扩展中断控制寄存器在特别功能寄存器中的字节地址为 C0H，能位寻址，该寄存器用来管理扩展中断开启、关闭、及中断优先级设定。单片机复位时该寄存器全部被清 0。其各位的定义如表 1 所示。表 1 扩展中断控制寄存器(XICON)位序号D7D6D5D4D3D2D1D0位符号PX3EX3IE3IT3PX2EX2IE2IT2PX3：置位表明外部中断 3 的优先级为高，但优先级最终由中断优先级寄存器 IP，扩展中断优先级寄存器 IPH，和扩展中断控制寄存器XICON 中的 PX3、PX2 共同决定，如：[PX3H，PX3]=[0，0]；[0，1]；[1，0]；[1，1]代表不同的优先级。EX3：置 1，允许外部中断 3 中断；清 0，禁止外部中断 3 中断。IE3：外部中断 3 中断请求标志位，中断条件成立后，IE3=1,该位由硬件自动清零。IT3：置 1 时,外部中断 3 为下降沿触发中断；清 0 时，为低电平触发中断。PX2：置位表明外部中断 2 的优先级为高，但优先级最终由中断优先级寄存器 IP，扩展中断优先级寄存器 IPH，和扩展中断控制寄存器XICON 中的 PX3、PX2 共同决定，如：[PX2H，PX2]=[0，0]；[0，1]；[1，0]；[1，1]代表不同的优先级。EX2：置 1，允许外部中断 2 中断；清 0，禁止外部中断 2 中断。IE2：外部中断 2 中断请求标志位，中断条件成立后，IE2=1，该位由硬件自动清零。IT2：置 1 时，外部中断 2 为下降沿触发中断；清 0 时，为低电平触发中断。知识点：扩展中断优先级寄存器(IPH)STC89 系列单片机扩展中断优先级寄存器在特别功能寄存器中的字节地址为 B7H，不能位寻址，该寄存器与中断优先级寄存器、扩展中断控制寄存器 XICON 中的 PX3、PX2 位来共同决定单片机所有中断的最终优先级。单...
