T68型卧式镗床的PLC的电器控制改造设计

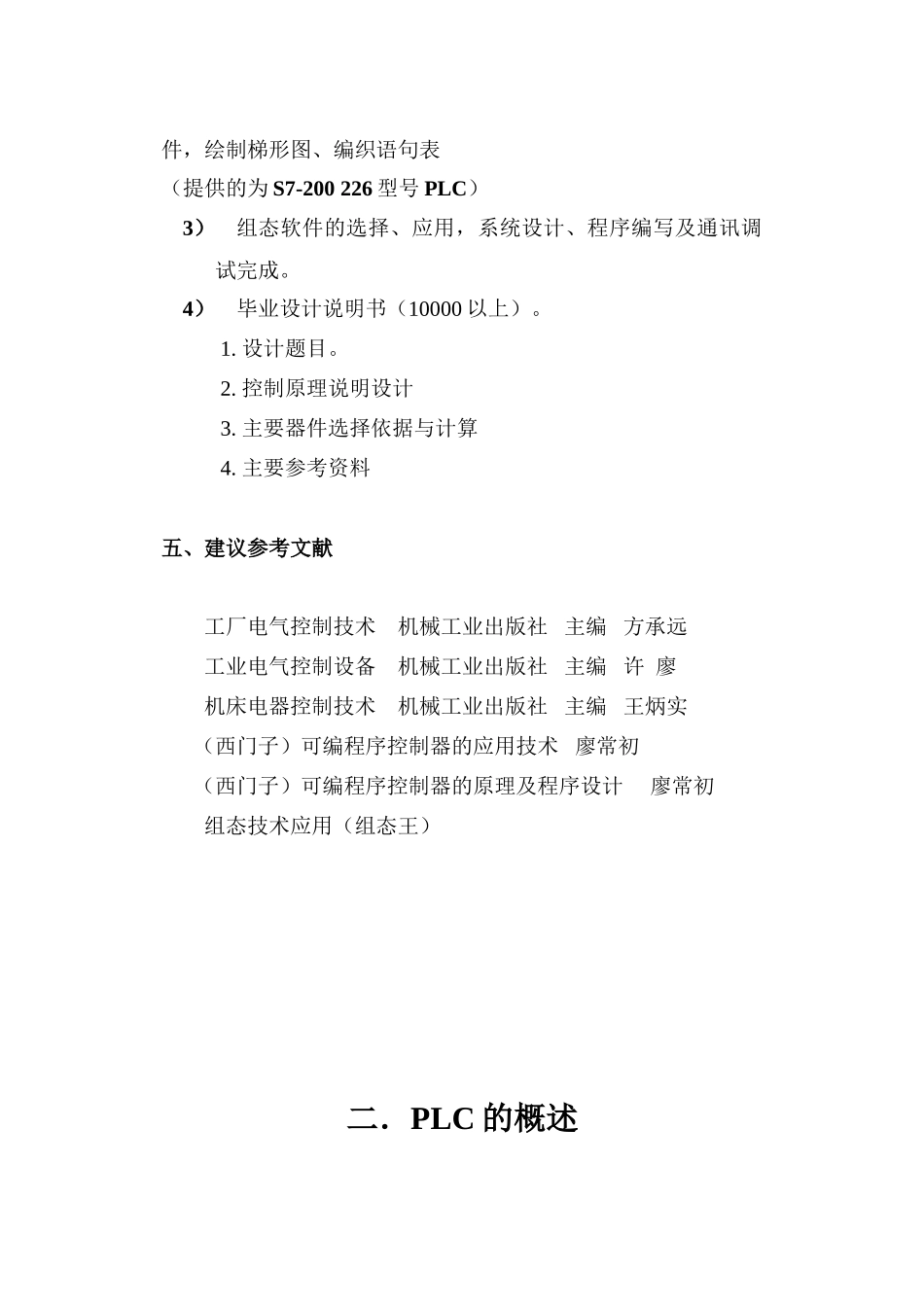

一. 毕业设计任务书一、设计题目T68 型卧式镗床的 PLC 的电器控制改造设计二、设计的目的1) 掌握 T68 型卧式镗床的电气控制功能。2） 掌握用 PLC 改造电器设备的方法选择。3） 掌握电气控制元件的选择与计算方法。三、设计要求结合有关教材选择合适的用于 PLC 的改造电气控制1) 完成镗床的电气控制线路的设计、调试任务，能够完成电气控制操作。2） 完成镗床的 PLC 电器控制改造设计任务，能够完成 PLC控制操作。注意：1. 原有的动作顺序及功能不变。 2. 各种连锁关系不变。 3. 增加有工作状态指示。3） 能够进行现场组态监控操作。四、完成的任务1) 完成电气元器件的选择，电气控制线路的设计，位置分布图及安装接线图的设计及绘制。2） 选择 PLC 型号，分配 I/O 端口，设计 I/O 电路、选择元件，绘制梯形图、编织语句表（提供的为 S7-200 226 型号 PLC）3）组态软件的选择、应用，系统设计、程序编写及通讯调试完成。4）毕业设计说明书（10000 以上）。1. 设计题目。2. 控制原理说明设计3. 主要器件选择依据与计算4. 主要参考资料五、建议参考文献工厂电气控制技术 机械工业出版社 主编 方承远工业电气控制设备 机械工业出版社 主编 许 廖机床电器控制技术 机械工业出版社 主编 王炳实（西门子）可编程序控制器的应用技术 廖常初（西门子）可编程序控制器的原理及程序设计 廖常初组态技术应用（组态王）二．PLC 的概述2.1 PLC 的简述及定义在可编程控制器问世之前，继电器接触器控制在工业控制领域中占有主导地位，通过在以前的学习中可知，继电器按接触器控制系统是采纳固定接线的硬件实现控制逻辑，假如生产任务或工艺发生变化就必须重新设计，改变硬件结构这样造成时间和资金的浪费。另外，大型控制系统用继电器接触器控制，使用的继电器数量多，控制系统的体积大，耗电多，且继电器触点为机械触点工作频率较低，在频繁动作情况下寿命短，造成系统故障，系统的可靠性差。为了解决这一问题，早在 1968 年，美国最大的汽车制造商通用汽车公司（GM 公司），为了适应汽车型号不断翻新，以求在激烈竞争的汽车工业中占有优势，提出要用一种新型的控制装置取代继电器接触器控制装置，并且对未来的新型控制装置作出了具体设想，要把计算机的完备功能以及灵活性、通用性好等优点和继电器接触器控制的简单易懂，操作方便，价格便宜等优点溶入于新的控制装置中，且要求新的控制装置编程简单...
