TDLTE无线网络规划软件和原理介绍要点

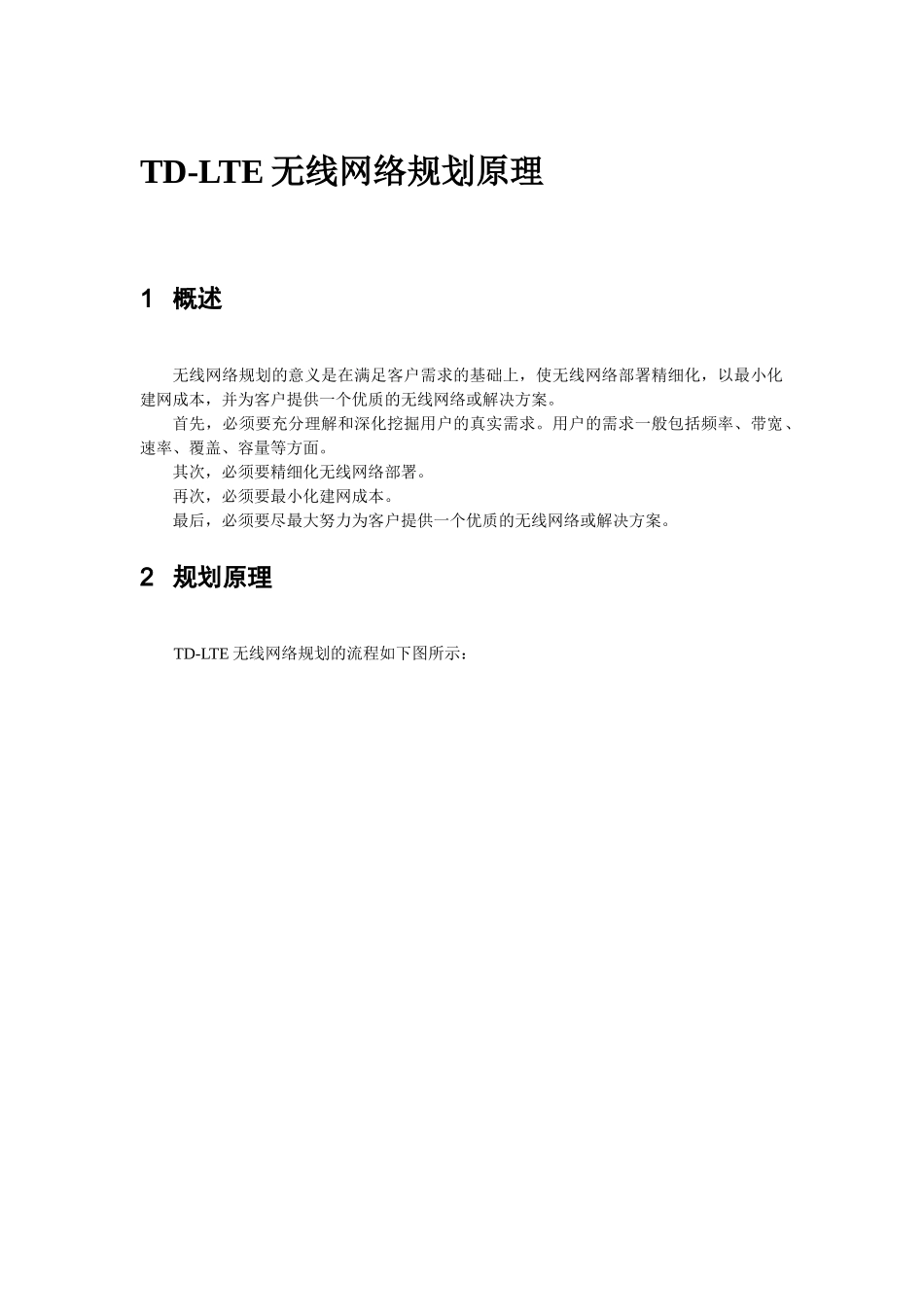

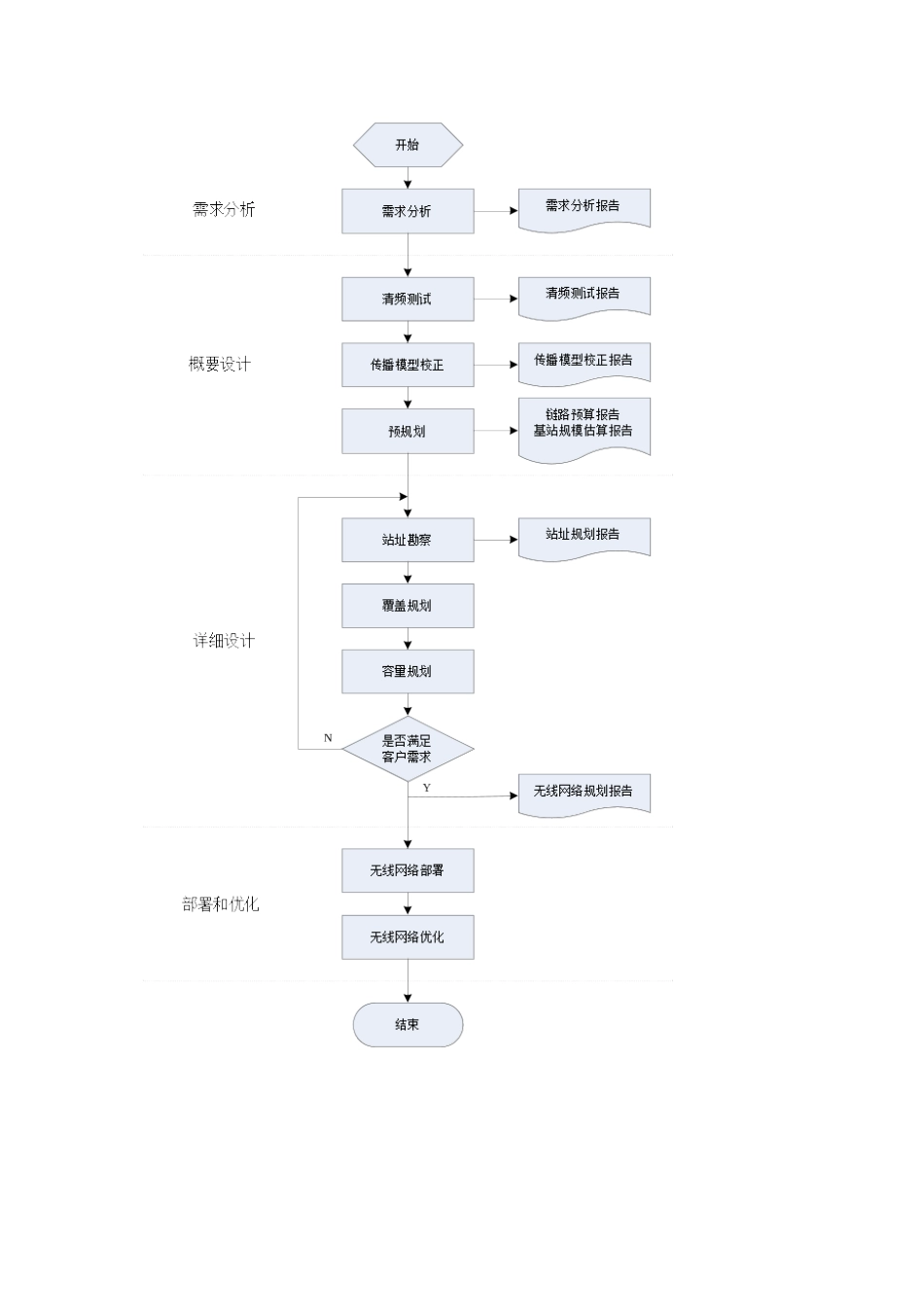

TD-LTE 无线网络规划原理1 概述无线网络规划的意义是在满足客户需求的基础上，使无线网络部署精细化，以最小化建网成本，并为客户提供一个优质的无线网络或解决方案。首先，必须要充分理解和深化挖掘用户的真实需求。用户的需求一般包括频率、带宽、速率、覆盖、容量等方面。其次，必须要精细化无线网络部署。再次，必须要最小化建网成本。最后，必须要尽最大努力为客户提供一个优质的无线网络或解决方案。2 规划原理TD-LTE 无线网络规划的流程如下图所示：2.1 传播模型(1)自由空间传播模型模型公式：式中，系统频率 f 的单位为 MHz，距离 d 的单位为 km。(2)Okumura-Hata 模型适用范围：频率：150~1500MHz发射机高度：30~200m接收机高度：1~10m发射机和接收机之间的距离：1~35km模型公式：式中，密集城区校正因子：3dB一般城区校正因子：0dB郊区校正因子：农村校正因子：开阔地校正因子：准开阔地校正因子：(3)Cost-231 Hata 模型适用范围：频率：1500~2000MHz发射机高度：30~200m接收机高度：1~10m发射机和接收机之间的距离：1~100km模型公式：式中，密集城区校正因子：3dB一般城区校正因子：0dB郊区校正因子：农村校正因子：开阔地校正因子：准开阔地校正因子：(4)SPM 模型适用范围：频率：150~3500MHz模型公式：其中：表示阻隔路径上的衍射造成的损耗(dB)。表示地形损耗（dB）。2.2 链路预算(1)等效全向辐射功率基站等效全向辐射功率(dBm) = 基站最大发射功率(dBm) + 10lg(业务带宽/系统带宽)(dB) + 天线增益(dBi) – 馈线损耗(dB)终端等效全向辐射功率(dBm) = 终端最大发射功率(dBm) + 终端天线增益(dBi) – 人体损耗(dB)(2)接收机灵敏度接收机灵敏度(dBm) = 热噪声密度(dBm/Hz) + 10lg(业务带宽) + 热噪声系数(dB) + 解调门限(dB)(3)期望接收电平期望接收电平(dBm) = 接收机灵敏度(dBm) – 天线增益(dBi) + 干扰余量(dB)+ 阴影衰落余量(dB) + 快衰落余量(dB) + 穿透损耗(dB)(4)最大允许路径损耗最大允许路径损耗(dB) = 等效全向辐射功率(dBm) – 期望接收电平(dBm)(5)干扰余量干扰余量的实质就是为了保证一定的覆盖，需要预留一定的余量，用于克服系统中由于负载增加的原因所产生的对用户干扰的增加所造成的负面影响。干扰余量的具体取值通过系统仿真确定。(6)解调门限解调门限反映的是一定信道和 MCS 条件下设备要求的最低 SINR，解调门限通过链路仿真确定。(7)穿透损耗建筑物的穿...
